Tecfluid MT03F - Manual (Página 10)

10

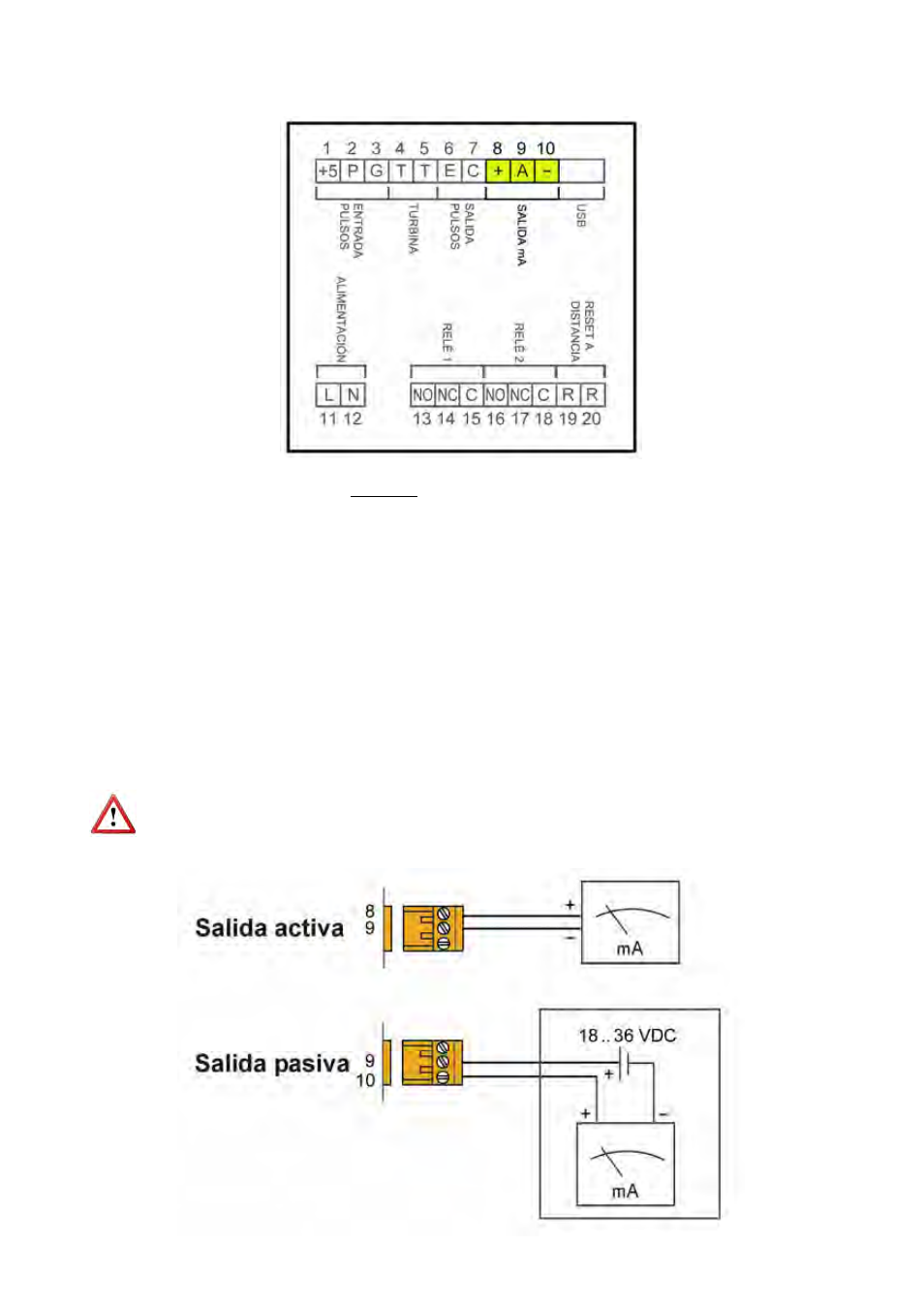

3.2.5 Conexión de la salida analógica
Terminal
8 mA (positivo, salida activa)
9 mA
10 mA (negativo, salida pasiva)
La salida de mA está galvánicamente aislada. Puede ser activa (lo cual significa que el
elemento receptor debe ser pasivo) o pasiva (lo cual significa que el elemento receptor
debe proporcionar alimentación al lazo de coriente).
Se recomienda emplear un receptor con resistencia de entrada inferior a 700
Ω para
garantizar un funcionamiento correcto.
La configuración del modo de salida analógica (activa o pasiva) se realiza mediante la
conexión de los terminales. Para el modo activo, se conectan los terminales 8 y 9. Para el
modo pasivo, se conectan los terminales 9 y 10.
NOTA: La salida analógica lleva incorporada una protección contra inversión de
polaridad. Debido a otra protección contra sobretensiones, si se conecta una tensión de
alimentación del lazo superior a 32 V podría llegar a dañar el equipo.
