5

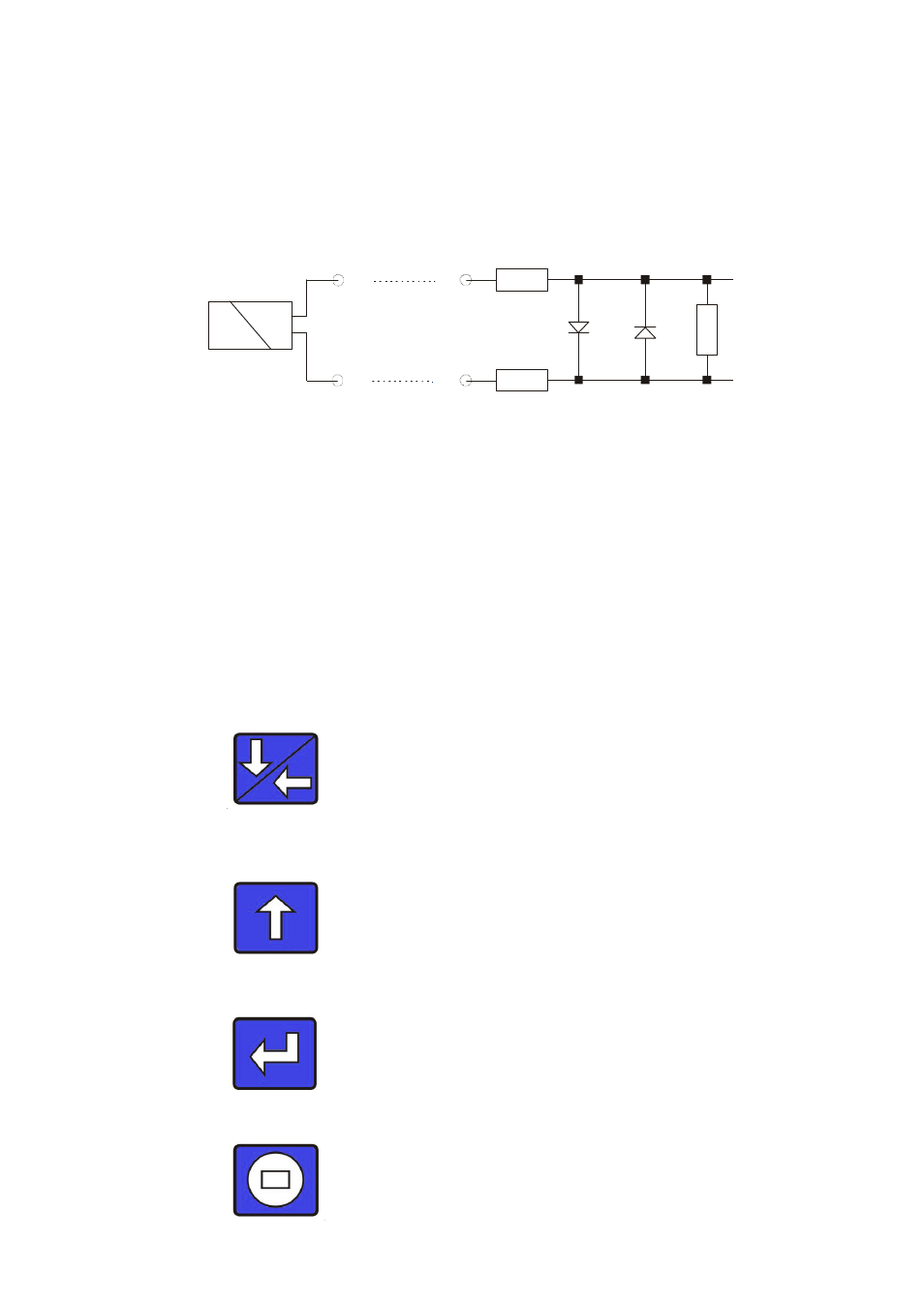

Entrada tipo Turbina
Si la entrada PULSE está configurada para la serie TM (jumpers en la posición 1-2), en
ella se podrá conectar una bobina de un pick-up magnético.
La impedancia de entrada es de 1,2 KΩ. La entrada lleva una protección para limitar la
tensión aplicada al circuito. Esta protección consta de dos diodos en paralelo y dos
resistencias de 100 ohmios.
100
1K
100
2 2
1 3
Pick-up
(Flecha izquierda).
Para cambiar al dígito de la izquierda.
Para cambiar las unidades de volumen.
Junto con “Escape”, para resetear el
totalizador.
(Flecha subir).
Para incrementar el dígito.
Para cambiar las unidades de volumen.
Junto con “Enter”, para ver el número
de serie del equipo.
(Enter).
Para validar un dato.
Junto con “Flecha subir”, para ver el
número de serie del equipo.
(Escape).
Para salir de una pantalla sin validar el
dato.
Junto con “Flecha izquierda”, para
resetear el totalizador.
La tensión máxima aplicable a la entrada es de 10 Vpp. Valores mayores pueden causar
daños al equipo.
La frecuencia máxima es de 5000 Hz y la tensión mínima de entrada es de 7 mVpp.
3 FUNCIONAMIENTO
Si el instrumento no ha sido previamente programado o, debido a una alteración en los
datos de memoria el instrumento recupera los valores de fábrica por defecto, aparecerá
en el display la palabra “PRESET”. Esta indicación desaparece una vez se ha
completado la secuencia de programación.
El teclado consta de cuatro teclas:
