Tecfluid CP420P - Manual (Página 4)

4
2.2.2 Entrada de impulsos

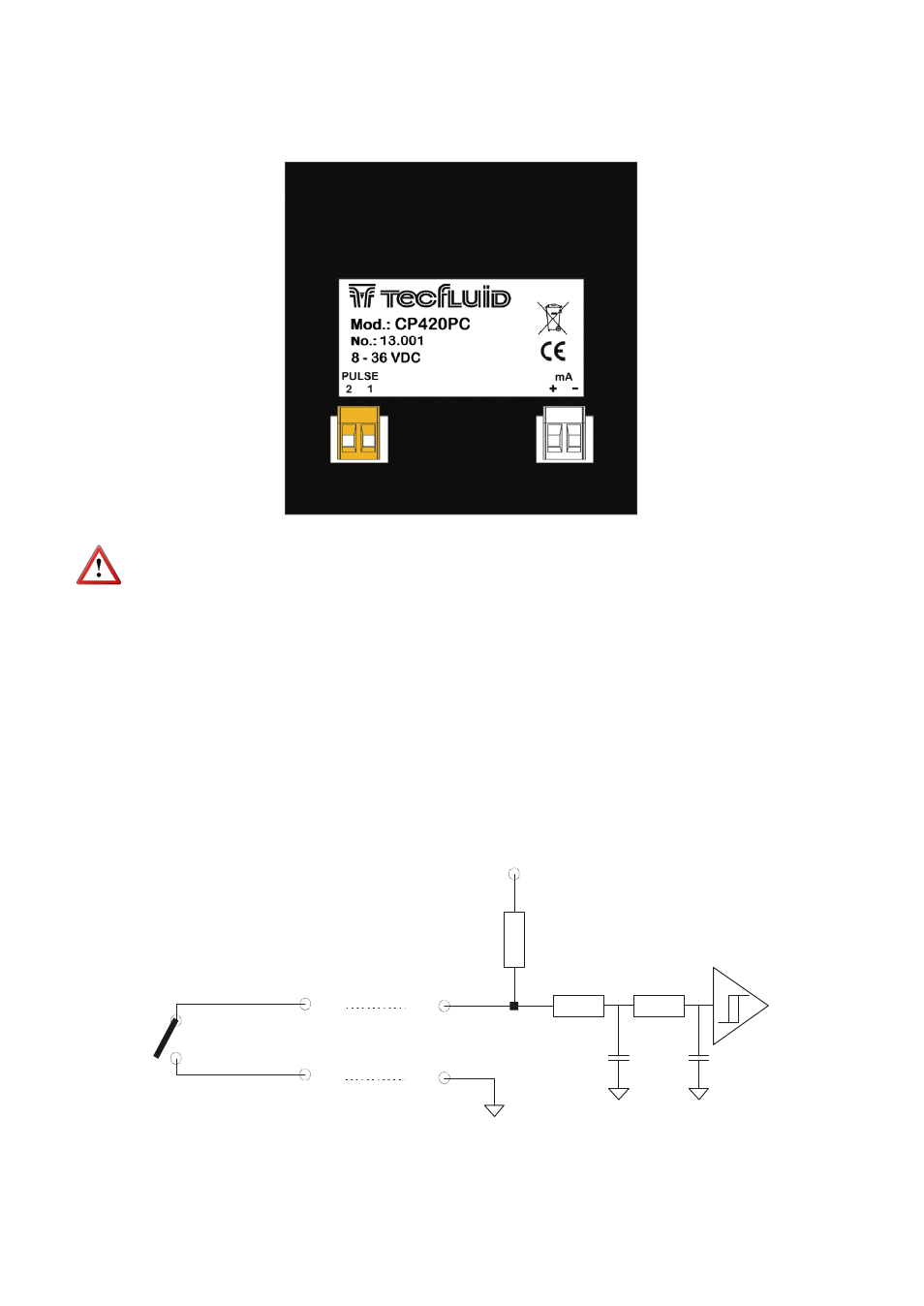

La conexión se realiza en la regleta de terminales marcada como PULSE. Los detalles de
esta conexión se encuentran en el capítulo 8.5 del manual.
Debido a la existencia de un filtro para evitar efectos de rebote de los contactos
eléctricos, la frecuencia máxima de pulsos para la entrada de COVOL es de 130 Hz.
La frecuencia de entrada mínima es de 0.06 Hz
1 M
2 2
1 1
+3.3V
NOTA: Los bornes de entrada no están aislados del lazo de 4-20 mA. Bajo ningúna
circunstancia debe realizarse conexión eléctrica entre el lazo de 4-20 mA y las entradas.
En el caso de alimentar varios equipos con la misma fuente de alimentación debe
asegurarse que las entradas estén aisladas entre sí.
Entrada tipo COVOL
Si la entrada PULSE está configurada para la serie COVOL (jumpers en la posición 2-3),
en ella se podrá conectar un contacto libre de potencial entre los terminales 1 y 2. El
terminal 1 de la entrada está conectado al común del equipo.
La entrada dispone de una resistencia de pull-up de 1 MΩ conectado a terminal 2 y a la
alimentación de +3,3 V del equipo. La entrada tiene una histéresis con umbrales situados
a 1 V y 2.1 V.
En el caso de emplear un transistor con colector abierto como elemento de conmutación
en lugar de un COVOL, los parámetros anteriormente descritos deben tenerse en cuenta.
