4
1 INTRODUCCIÓN
Los transmisores electrónicos CP ... CH420R son para montaje en rail DIN y están
pensados para ser conectados a los caudalímetros de pistón oscilante serie COVOL y a
los caudalímetros tipo turbina serie TM de Tecfluid. Los equipos se entregan ya
configurados según el tipo de entrada requerida.
Están basados en un microprocesador que, dependiendo del factor impulsos por litro
programado, calcula el caudal y cuenta el volumen que pasa por el medidor y lo visualiza
en un indicador local. Las unidades de medida pueden ser programadas.
El CH420R se diferencia del CP420R en que además es compatible con el protocolo
HART.
2 CONEXIÓN ELÉCTRICA
Para la conexión eléctrica del instrumento, el transmisor está provisto de dos regletas de
terminales.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples
con secciones de cable del orden de 0,25 o 0,5 mm
2 con el fin de facilitar la conexión.
En algunos casos, susceptibles a interferencias, será necesario el uso de cable
apantallado.
Para efectuar la conexión, se debe pelar la cubierta de la manguera para liberar los
cables interiores. Se recomienda el estañado de las puntas de los cables para evitar hilos
sueltos. Seguidamente, atornillar los cables en las posiciones correspondientes.
Para facilitar el conexionado del equipo, la descripción de los terminales está marcada en
el circuito impreso al lado de cada regleta de conexionado.
Antes de iniciar la conexión del equipo, comprobar que la tensión de alimentación
corresponde a las necesidades de la instalación. La tensión de alimentación está
indicada en la etiqueta del equipo.

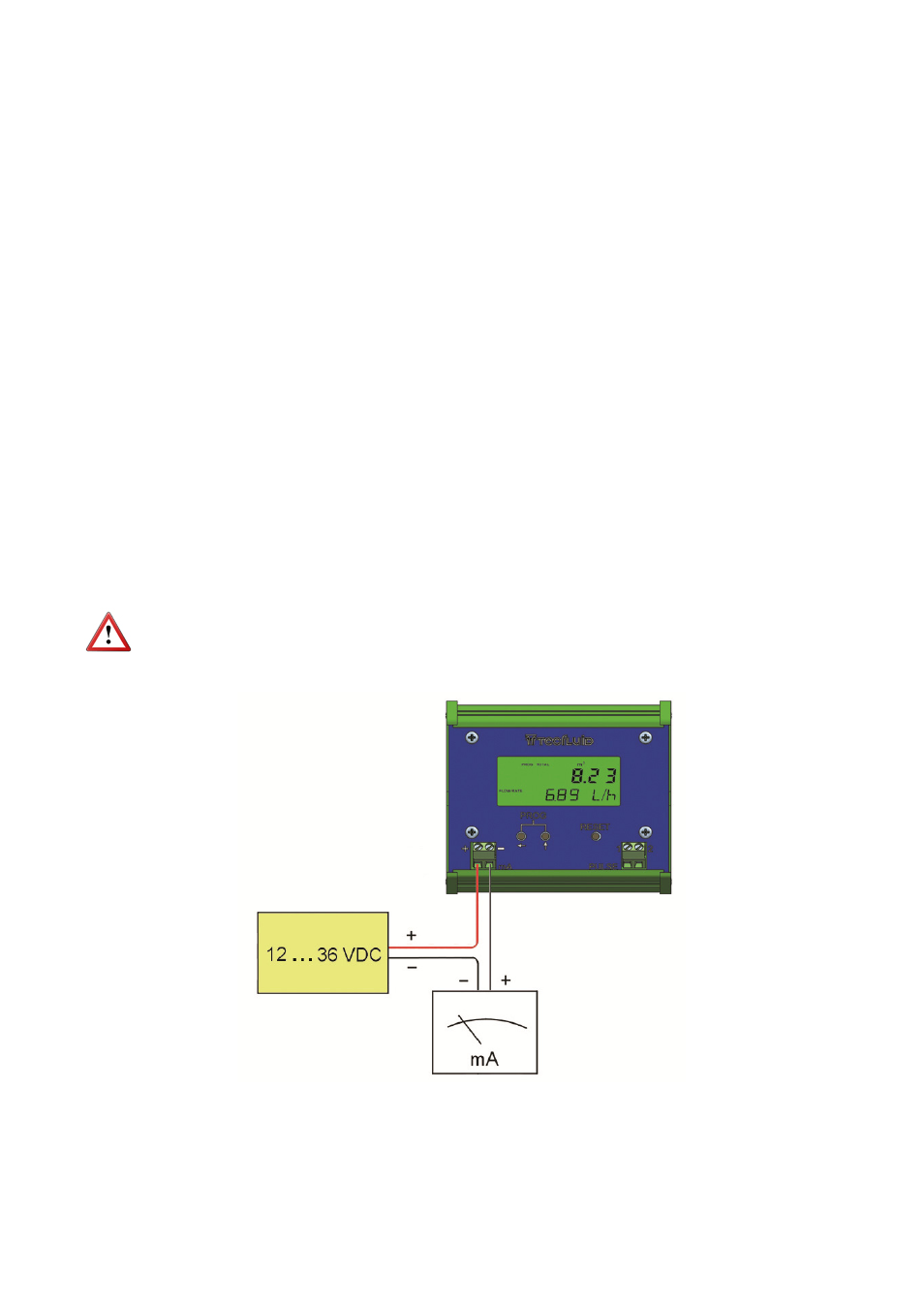

2.1 Alimentación y salida analógica
El terminal positivo de la fuente de alimentación se conecta en la posición + y el positivo
de la carga en la posición -. Los terminales negativos de la fuente de alimentación y de la
carga van unidos. Por ser un sistema 2 hilos, la línea de alimentación y la de salida
analógica es la misma. Se utilizará manguera con un par trenzado o cable apantallado
para evitar interferencias en el lazo.
