Tecfluid CP420R - Manual (Página 10)

10
9.4 Características generales
Nivel de Protección: IP40
Rango de temperatura ambiente: 0ºC ... +60 ºC
9.5 Terminales de entrada
La entrada de pulsos se conecta a la regleta de bornes a tornillo marcada como Pulse.
La numeración es la siguiente.
Nº terminal COVOL Turbina
1 Común Vivo
2 Vivo Vivo
9.6 Características de las entradas
Nota: Los bornes de entrada no están aislados del lazo de 4-20 mA. Bajo ninguna
circunstancia debe realizarse conexión eléctrica entre el lazo de 4-20 mA y las entradas.
En el caso de alimentar varios equipos con la misma fuente de alimentación debe
asegurarse que las entradas estén aisladas entre sí.

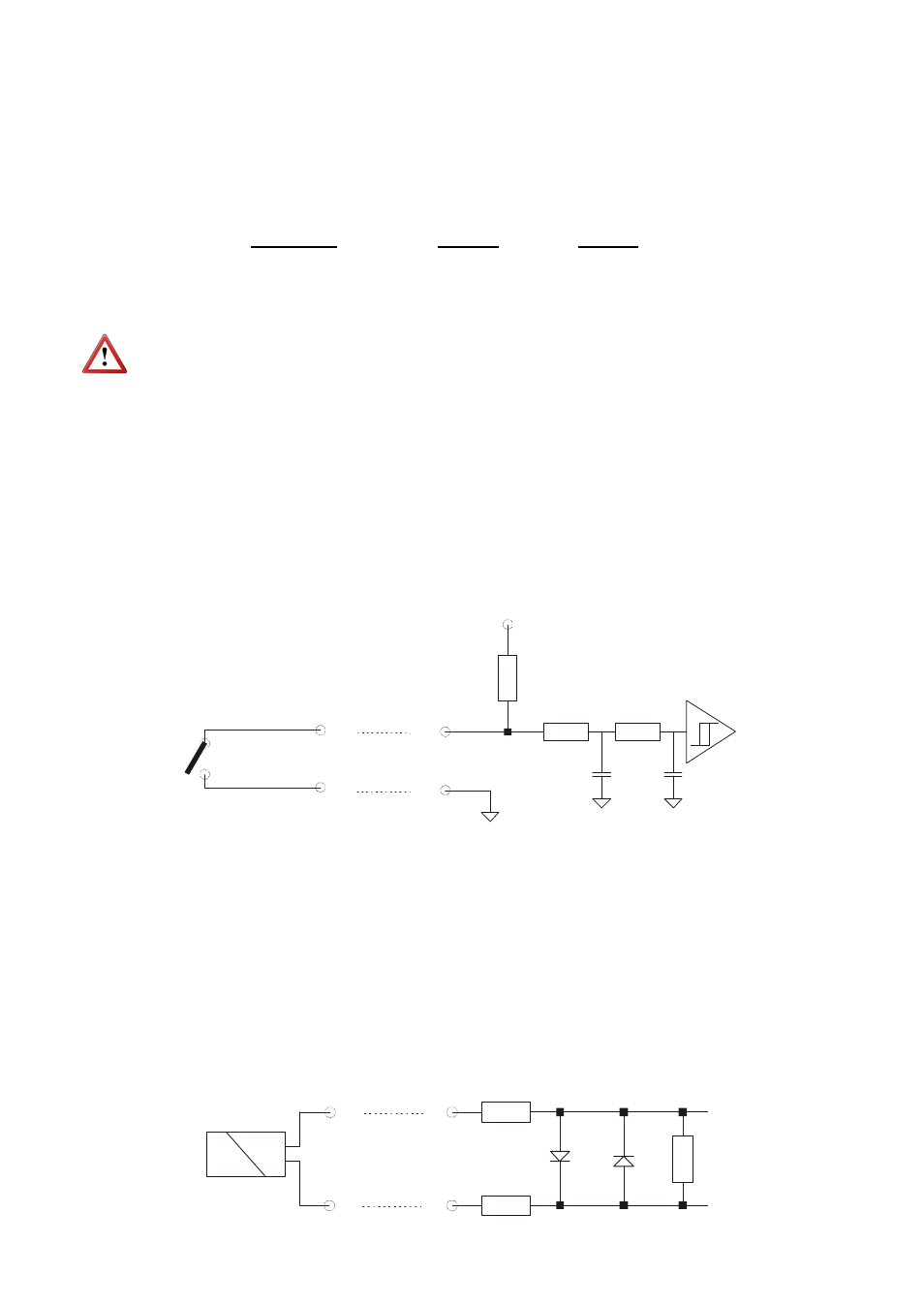

9.6.1 COVOL
Si la entrada Pulse está configurada para Covol (jumpers en la posición 2-3), en ella se
podrá conectar un contacto libre de potencial entre los terminales 1 y 2. El terminal 1 de
la entrada esta conectado al común del equipo. La entrada dispone de una resistencia de
pull-up de 1 MΩ conectado a terminal 2 y a la alimentación de +3,3 V del equipo. La
entrada tiene una histéresis con umbrales situados a 1 V y 2.1 V. En el caso de emplear
un transistor con colector abierto como elemento de conmutación en lugar de un COVOL,
los parámetros anteriormente descritos deben tenerse en cuenta.
Debido a la existencia de un filtro para evitar efectos de rebote de los contactos
eléctricos, la frecuencia máxima de pulsos para la entrada de COVOL es de 130 Hz.
La frecuencia de entrada mínima es de 0,06 Hz
9.6.2 Turbina
Si la entrada Pulse está configurada para Turbina (jumpers en la posición 1-2), en ella se
podrá conectar una bobina de un pick-up magnético.
La impedancia de entrada es de 1,2 KΩ. La entrada lleva una protección para limitar la
tensión aplicada al circuito. Esta protección consta de dos diodos en paralelo y dos
resistencias de 100 Ω.
1 M
2 2
1 1
+3.3V
100
1K
100
2 2
1 3
Pick-up
