5

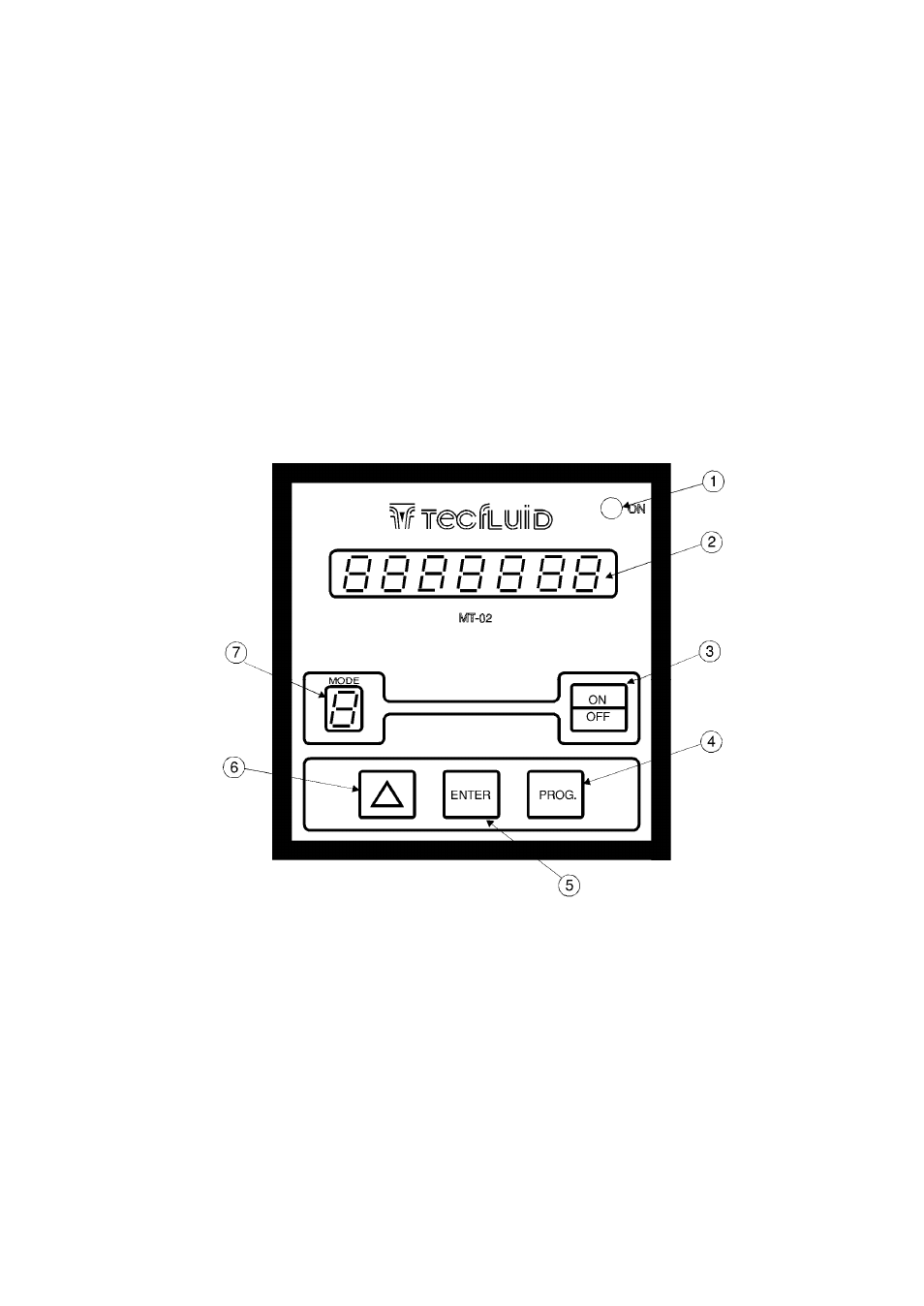

2.1 Descripción del panel de mandos
1. LED rojo de indicación de tensión de alimentación.
2. Display LED de 7 caracteres
3. Tecla "ON/OFF"
4. Tecla "PROG."
5. Tecla "ENTER"
6. Tecla de Incrementar Dato "∆"
La selección del tratamiento de la señal para los distintos tipos de entradas se realiza en
el interior del aparato mediante unos "jumpers", que se cambian de sitio según el tipo de
entrada empleado. Los aparatos se suministran ya configurados para el tipo de entrada
especificado por el cliente. Se puede cambiar la configuración, pero debe hacerse por un
servicio técnico autorizado.
1.5 Conexión del ON/OFF a distancia
La entrada de ON/OFF a distancia está prevista para la aplicación de un contacto
eléctrico normalmente abierto.
La conexión de la entrada del ON/OFF a distancia se realiza con cable apantallado con
dos conductores y la pantalla (malla). La malla se conecta a tierra por los dos extremos.
El conector de entrada del ON/OFF a distancia está situado a la izquierda del conector
marcado "INPUT" .
Los cables de entrada no deben pasar cerca de cables de potencia o maniobra dado que
las interferencias inducidas pueden causar errores de funcionamiento.
2 PUESTA EN MARCHA Y CONFIGURACIÓN
