3
1 INSTALACIÓN
1.1 Ubicación
El instrumento modelo MT-02 está ubicado en una caja segun norma DIN 96x96, previsto
para su montaje en un panel de un armario eléctrico con el taladro cuadrado de 90 x 90
mm +0,5mm /-0mm.
Para la colocación del MT-02, el armario debe disponer de una profundidad de 190 mm
como mínimo detrás del panel.
NOTA IMPORTANTE: Para cumplir con la norma de seguridad eléctrica IEC 1010-1, la
instalación de este equipo debe tomar en cuenta los siguientes puntos :
- El equipo debe montarse en el panel frontal de un armario eléctrico, dejando solamente
la parte frontal del equipo al alcance del usuario.
- La instalación debe estar provisto de un interruptor, debidamente identificado y al
alcance fácil del usuario, para desconectar el equipo de la red.
- La línea de alimentación de la red debe llevar un cable de tierra de protección
- La instalación eléctrica debe estar provisto de un interruptor diferencial para la
protección contra posibles fugas de la red a tierra.
1.2 Conexión de la alimentación
La conexión del equipo se realiza mediante conectores polarizados para evitar errores en
su posicionamiento. Los conectores son de terminales mediante tornillo y para una
sección de cable máximo de 1,5 mm
2 según normas VDE.
NOTA:

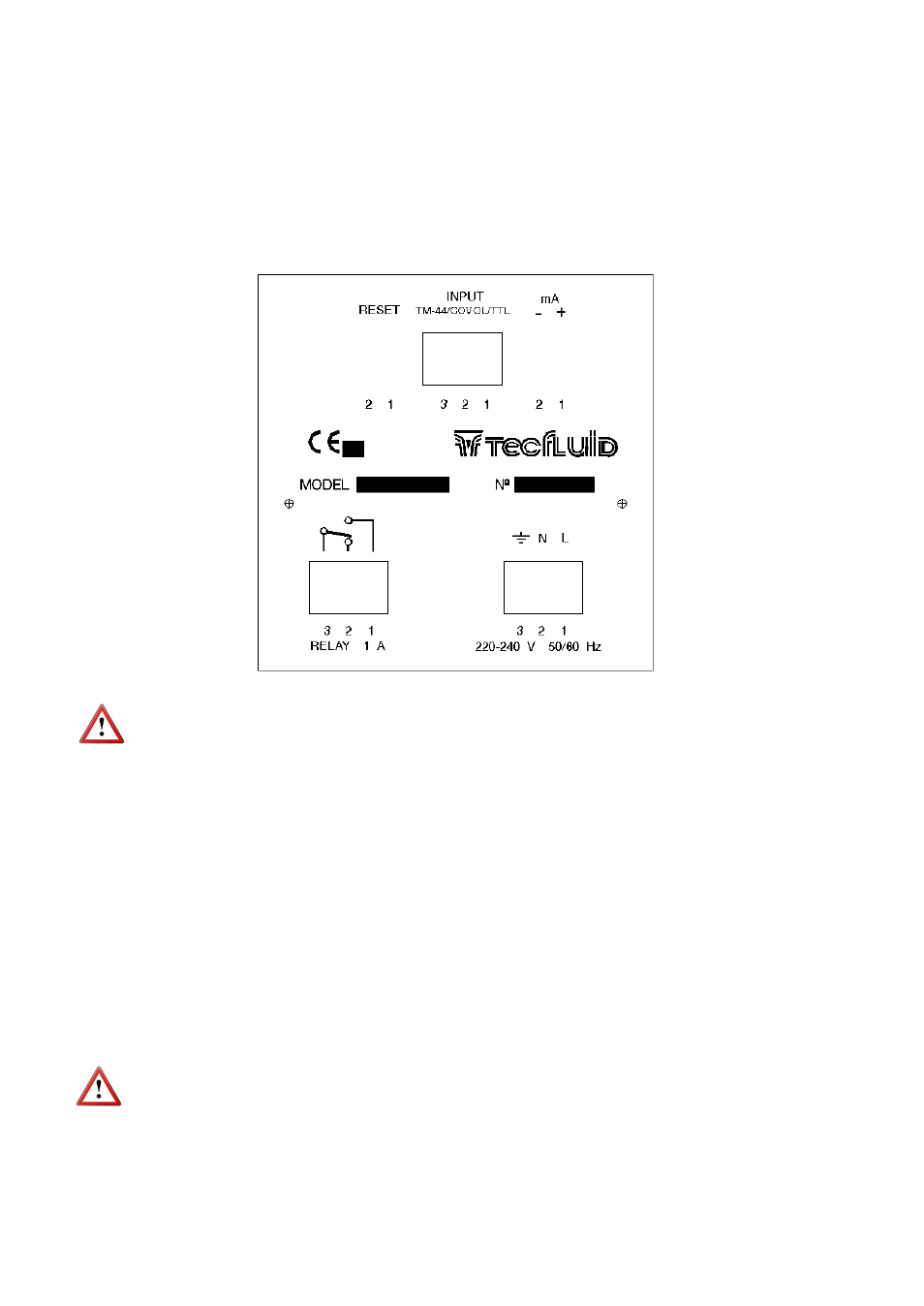

Cuando nos referimos a las posiciones de los conectores es mirando el aparato
desde atrás.
