AMM: Vmax: 250 V
Imax: 3 A
1. Tierra
2. Común
3. Normalmente cerrado
4. Normalmente abierto
AMD: Vnom: 8.2 VCC
Nivel máx.. I > 2,2 mA
Nivel min. I < 1,1 mA
1. Tierra
2. Positivo
3. Negativo
4. No conectado
AMR: Vmax: 250 V
Imax: 0,5 A
Pmax: 60 VA
1. Tierra
2. Común
3. Normalmente cerrado
4. Normalmente abierto
DATOS TÉCNICOS
• Material: Aleación de aluminio exenta de Cobre
• Temperatura ambiente: -20 a 40 ºC
• Índice de protección: IP67
• Categoría de aplicación: Ex II 2 GD EExd IIC T6
IMPORTANTE
Si se lleva a cabo la comprobación del automatismo antes de la instalación, ésta debe realizarse
en zona segura.
Para efectuar esta comprobación, el automatismo debe retirarse del nivel.

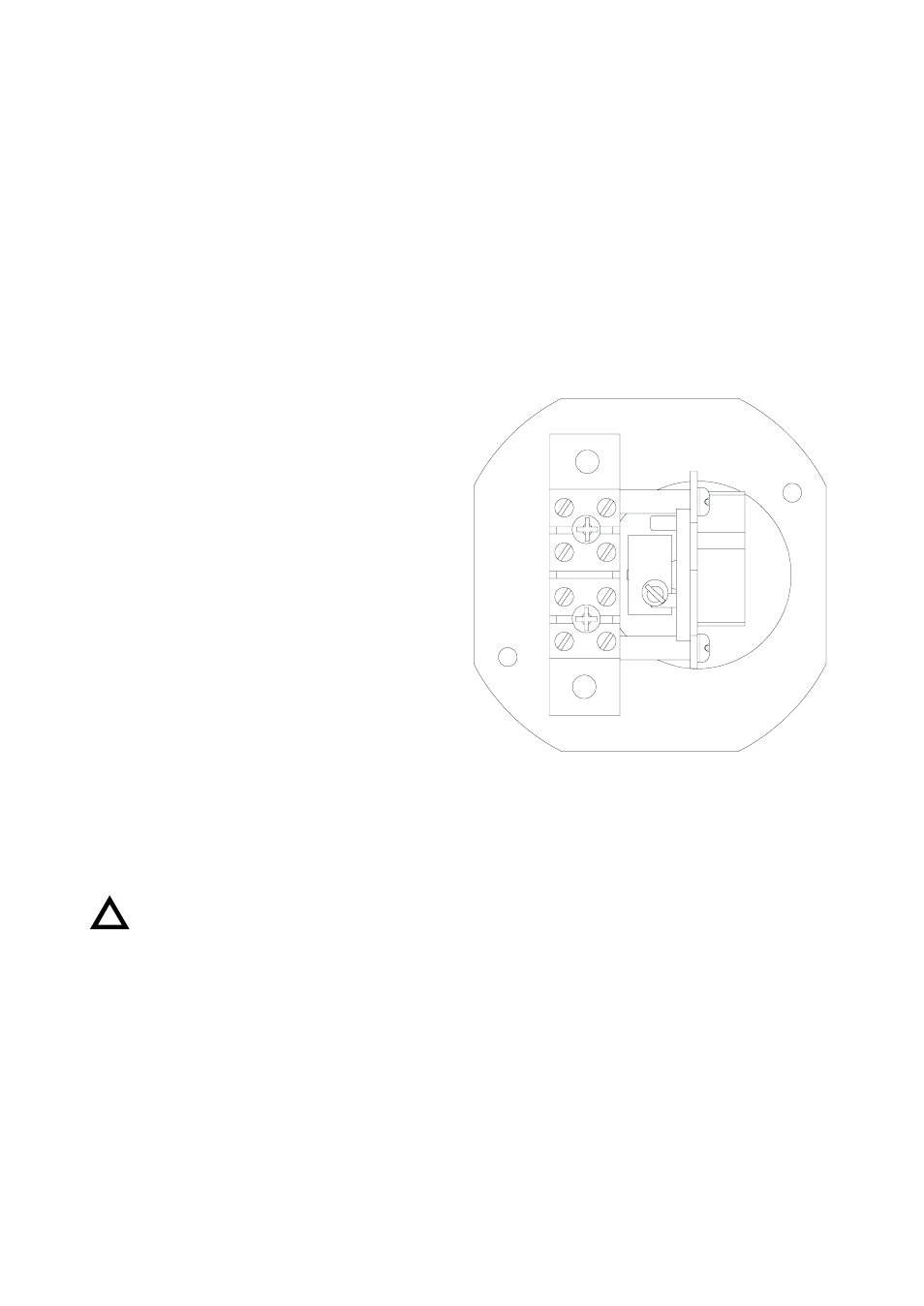

Desenroscar la tapa para acceder a la regleta de conexionado eléctrica.
Poner el automatismo en su posición normal de trabajo y desplazar un imán como si fuera el
flotador.
La orientación del imán es distinta según el tipo de nivel. Para la serie LT (con flotador exterior en
tubo de vidrio), el imán debe estar vertical con el polo norte hacia arriba, y para la serie LTL (con
láminas magnéticas), el imán debe estar horizontal con el polo norte hacia el automatismo.
La señal en los bornes de conexión variará según sea la posición del imán. (se puede comprobar
fácilmente con un tester en los automatismos tipo AMM y AMR).
2
!
1
2
3
4
CARACTERÍSTICAS DEL AUTOMATISMO Y CONEXIÓN
