TECFLUID S.A.
Narcís Monturiol, 33
E-08960 Sant Just Desvern
Tel. + 34 933 724 511 - Fax + 34 934 730 854
E-mail: [email protected]
Internet: www.tecfluid.com
Las características de los aparatos descritos en este documento, pueden ser modificados, sin previo aviso, si nuestras
necesidades lo requieren.
GARANTÍA
Tecfluid S.A. GARANTIZA TODOS SUS PRODUCTOS POR UN PERÍODO DE 24 MESES desde
su venta, contra cualquier defecto de materiales, fabricación y funcionamiento.
Quedan excluidas de esta garantía las averías que pueden atribuirse al uso indebido o aplicación
diferente a la especificada en el pedido, manipulación por personal no autorizado por Tecfluid
S.A.,manejo inadecuado y malos tratos.
La obligación asumida por esta garantía se limita a la sustitución o reparación de las partes en las
cuales se observen defectos que no hayan sido causados por uso indebido.
Esta garantía se limita a la reparación del equipo con exclusión de responsabilidad por cualquier
otro daño.
Cualquier envío de material a nuestras instalaciones o a un distribuidor debe ser previamente
autorizado.
Los productos enviados a nuestras instalaciones deberán estar debidamente embalados, limpios y
completamente exentos de materias líquidas, grasas o sustancias nocivas, no aceptándose
ninguna responsabilidad por posibles daños producidos durante el transporte. El equipo a reparar
se deberá acompañar con una nota indicando el defecto observado, nombre, dirección y número de
teléfono del usuario.
CARACTERISTICAS TÉCNICAS
El AMD és un sensor NAMUR (DIN 19234) con las siguientes características nominales:
Tensión nominal 8,2 V
Resistencia interna de Alimentación 1 k Ω
Corriente con lámina dentro ranura
< 1 mA
Corriente con lámina fuera ranura
≥ 3 mA
Límites Tensión Alimentación 5 ... 25 VDC
Temperatura Ambiente -25 ... +80 ºC
Inductancia propia 160 µH
Capacidad propia 20 nF
Conforme a la Directiva EMC 89/336/CEE y ATEX 94/9/CE

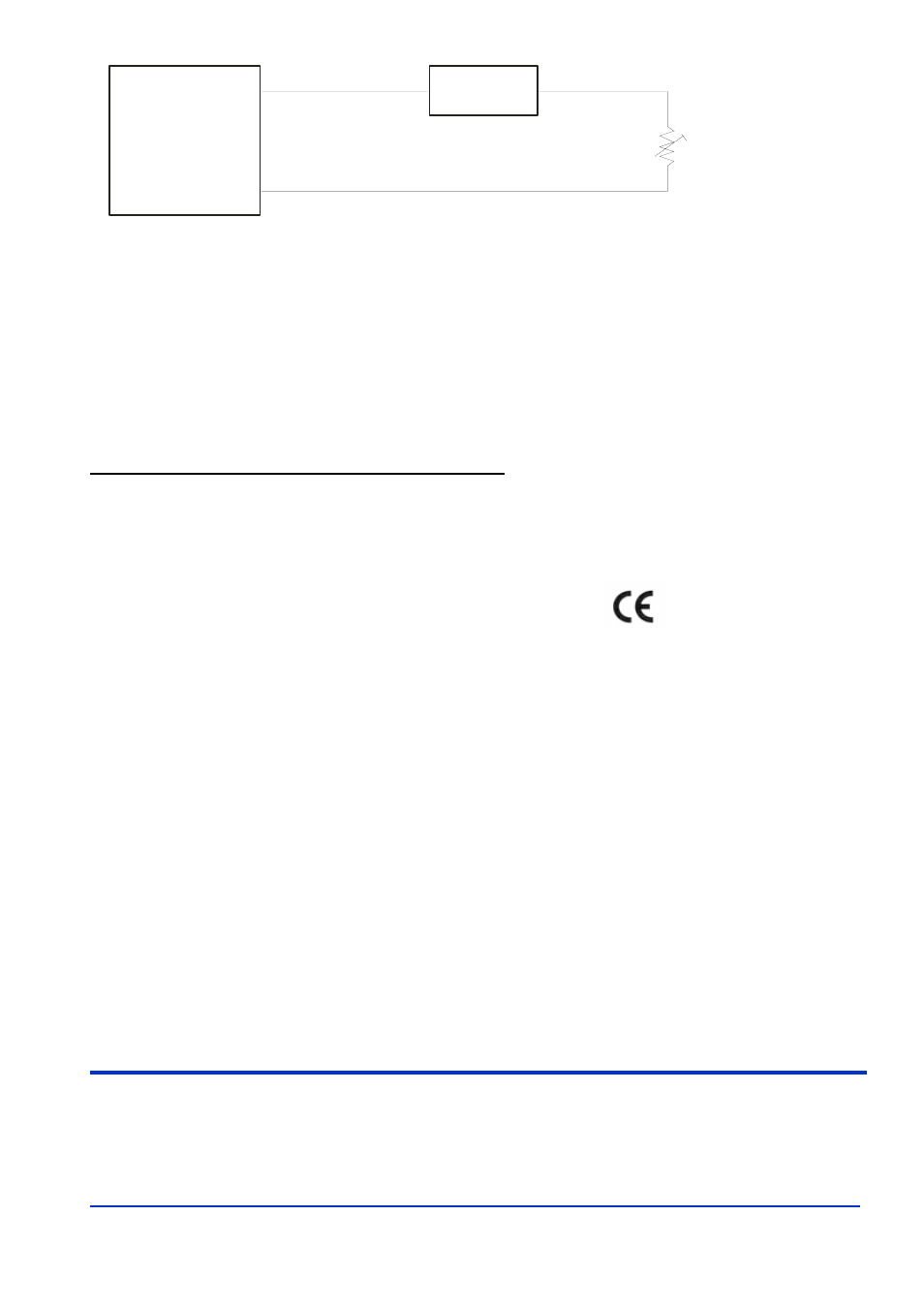

Amplificador
+
+
-
-
Multímetro
mA
Conexión
a
NAMUR
Potenciómetro 20 k
Ω
Con el potenciómetro se modifica la corriente del amplificador NAMUR. El punto de conmutación
debe ser entre 1,2 mA y 2,1 mA. Es decir, con la corriente por debajo de 1,2 mA el relé de salida
debe tener un estado y por encima de 2,1 mA el relé debe tener el otro estado.
