MONTAJE

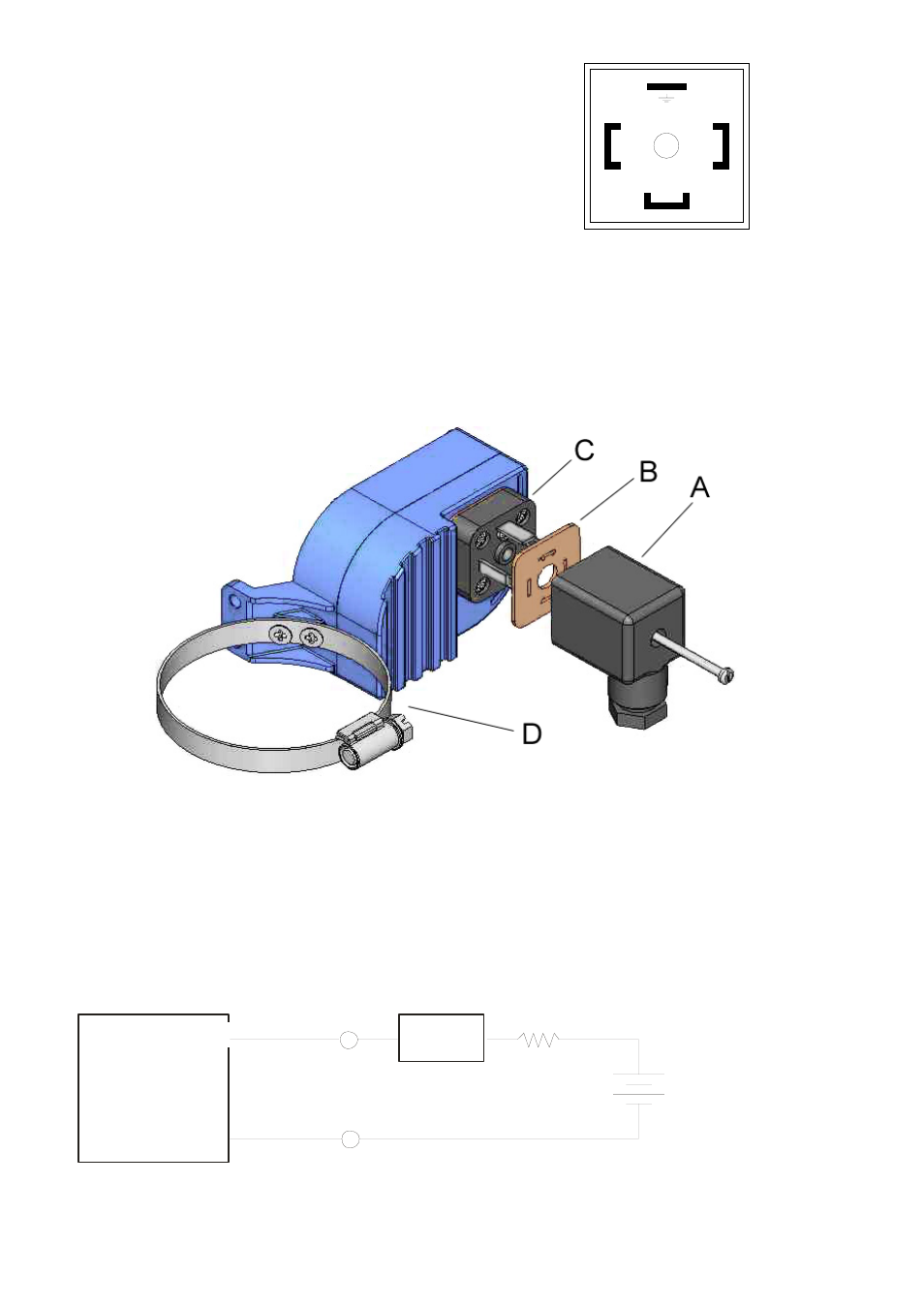

Una vez realizada la conexión eléctrica y apretado el prensaestopas, unir en posición correcta el
conector hembra (A) con la base macho (C), poniendo entre medio de ambas piezas la junta (B).
Para fijar el detector de nivel en el medidor de nivel, aflojar completamente la abrazadera (D) y
abrirla. Con la abrazadera abierta, situar el detector de nivel en el tubo del indicador de nivel y
cerrar la abrazadera sobre el tubo
Situar el detector de nivel en el nivel deseado y apretar la abrazadera.
En el conector hembra (A):
Borne 1: Negativo (Cable azul del sensor)
Borne 2: Positivo (Cable marrón del sensor)
Borne 3: NC
Borne Tierra: Tierra 3
1 2
Si no se dispone del detector, se puede verificar el funcionamiento del amplificador aplicando el
esquema de la página siguiente.
MANTENIMIENTO. Comprobación eléctrica del automatismo
a) Comprobar que la tensión que llega a los terminales 1 y 2 es del orden de 7,5 V cuando la
lámina está dentro de la ranura. Conectar un multímetro con su escala de mA en corriente
continua, en serie con el terminal 2.
b) Verificar que la corriente es menor que 1 mA cuando la lámina está dentro de la ranura y mayor
que 3 mA cuando la lámina está fuera de la ranura.
Si no se dispone del amplificador NAMUR, se puede verificar la corriente aplicando el siguiente
esquema:
AMD
+
-
1 k
Ω
+
-
2
1
Bateria 9 V
(Nominal 8,2 V para
NAMUR )
Multímetro
mA
+
-
