Cuando se conecta el LD61 para detección de
máximo, la carga estará “activada“ cuando el
detector no esté en contacto con el fluido. De
la misma forma, cuando se conecta para
detección de mínimo, la carga estará
“activada“ cuando el detector esté en contacto
con el fluido.
El LD61 dispone de un LED bicolor que indica
el estado de carga “activada” (LED verde) o
“desactivada” (LED rojo).
INSTALACIÓN

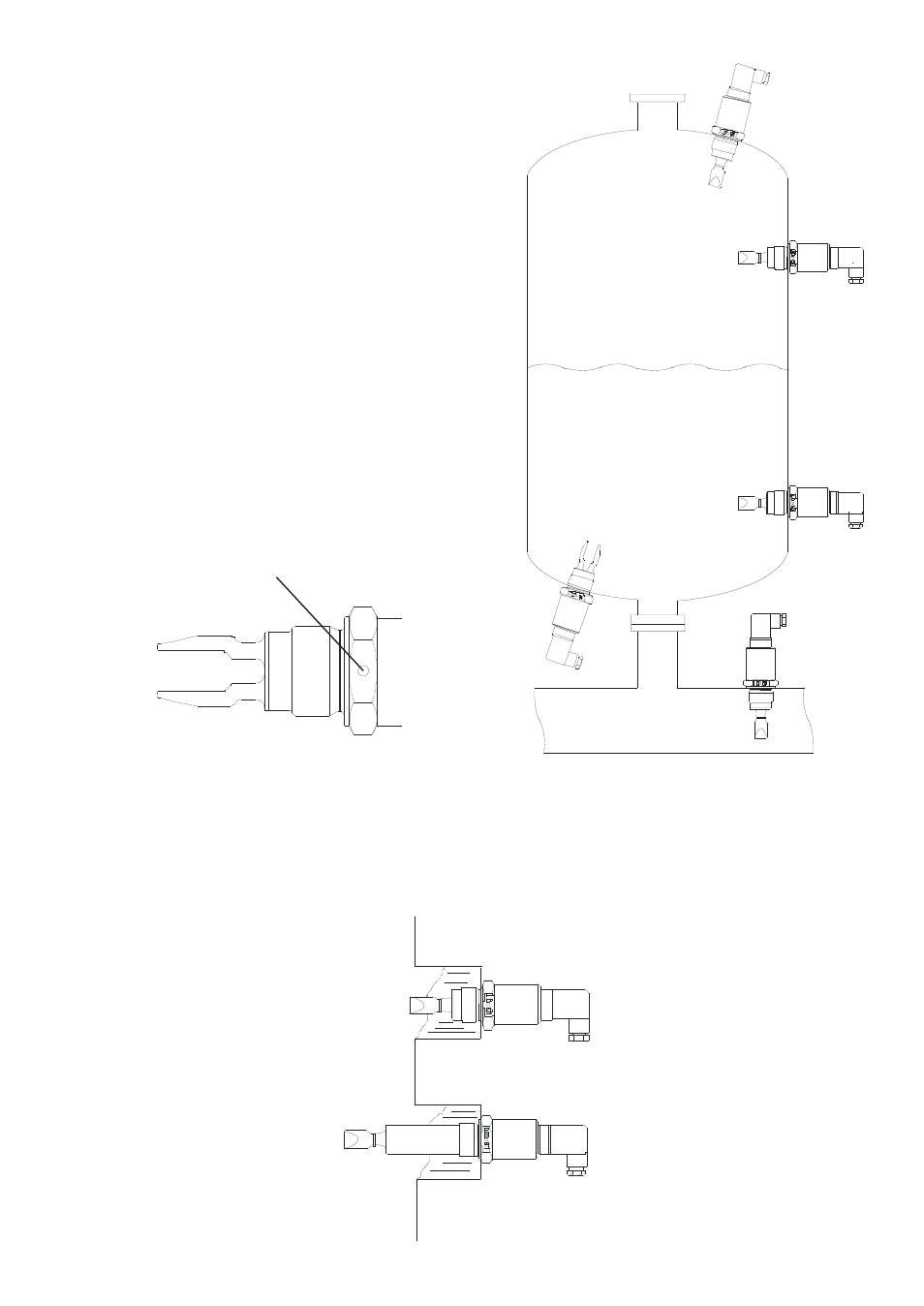

El detector LD61 puede funcionar en cualquier
posición. Los puntos de inserción más usuales
son los indicados en la figura.
En los casos 1 el LD61 actúa como detector
de nivel máximo. En los casos 2 como
detector de nivel mínimo y en el caso 3 como
detector de vaciado de tubería (por ejemplo
para la protección de una bomba).
Si el LD61 se instala en posición horizontal, se recomienda que la posición de las aletas del
detector sea vertical, para evitar deposiciones, sobretodo en materiales de elevada viscosidad.
Para saber cual es la posición de las aletas, el LD61 contiene una marca en forma de círculo que
en el caso de instalación horizontal debería quedar hacia arriba o hacia abajo.
Punto de
posicionamiento
6
1
1
3
2
2
