Para manipular el detector, debe cogerlo siempre por el cabezal, nunca por la horquilla.
De la misma forma, no doblar ni modificar la horquilla, ya que podría dañar el detector de
forma irreparable.

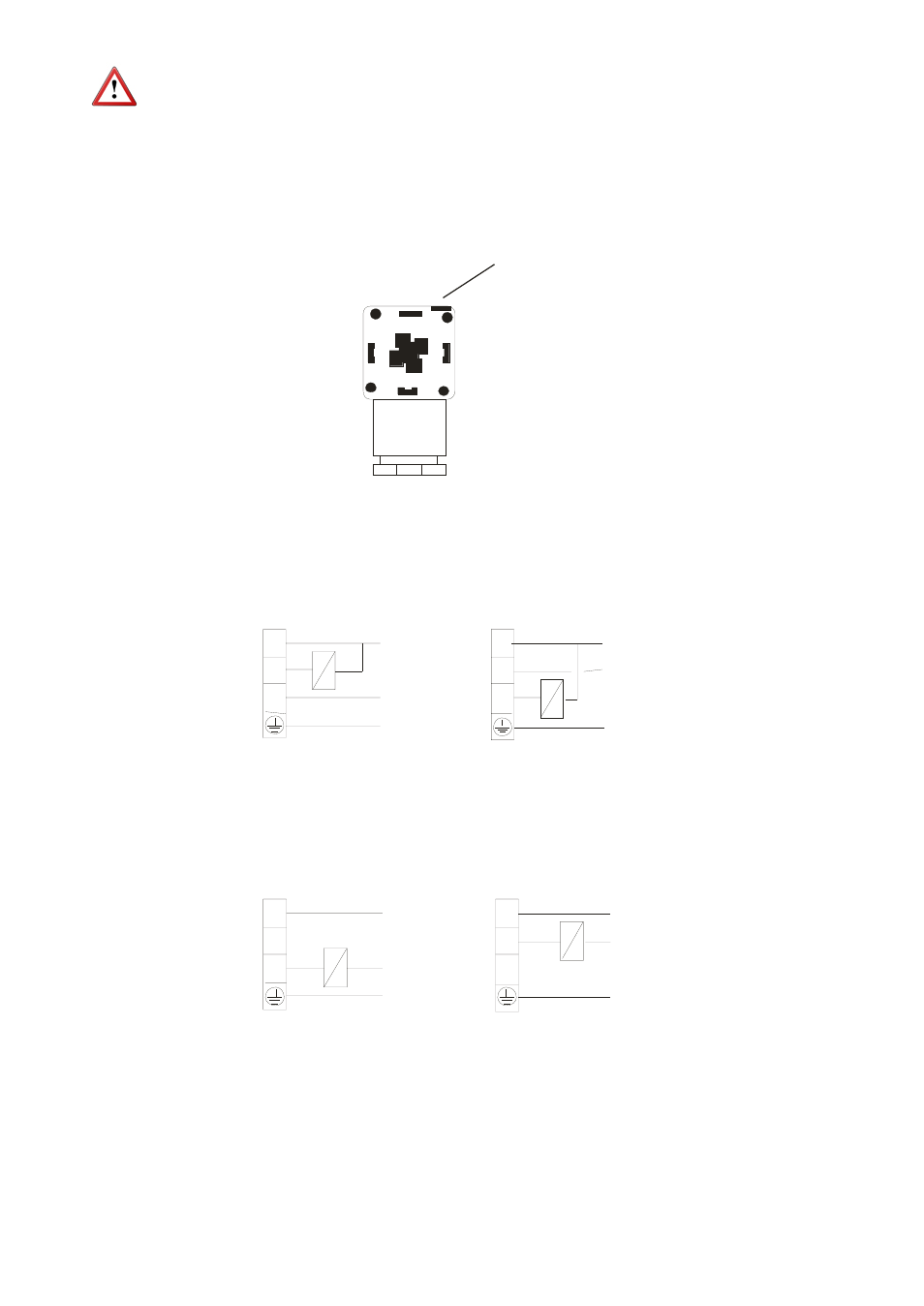

CONEXIONADO
El LD61 puede ser instalado como detector de mínimo o de máximo nivel. El conexionado se
realiza mediante un conector DIN 43650-A. La entrada del conector es a través de un
prensaestopas PG-9. Se recomienda usar manguera eléctrica múltiple con secciones de cable del
orden de 0,5 mm
2
.
Para abrir el conector, debe desatornillarse el tornillo central. Seguidamente, debe insertarse un
pequeño destornillador en la ranura de la esquina (mirando el conector hembra por el lado de los
1
2
3 1
2
3 L L
N
N
Tierra
Carga
Carga
Tierra
Máximo Mínimo
contactos).
1
2
3 1
2
3 - -
+
+
Tierra
Tierra
Máximo Mínimo
Ranura de apertura
4
El modo de funcionamiento (máximo o mínimo) viene dado según el conexionado, tal como
indica la figura siguiente.
a) Versión DC.
b) Versión AC.
NOTA: La versión AC tiene un consumo de 6 mA en estado de carga desactivada. Esto
