8
Ejemplo:
Supongamos una tubería de 300 mm de diámetro interior (DN300) y 5,5 mm de grosor. En
la tabla se puede ver que la distancia que debe sobresalir el inserto por encima de la
pared exterior es H = 60,5 - s = 60,5 -5,5 = 55 mm.
Los valores de la tabla están calculados para la junta que se suministra con el
instrumento, que es de 3 mm de grosor. Si se cambia el grosor de la junta, el valor de H
también cambiará.
La fórmula que nos dará una H’ para una junta de grosor d es la siguiente:
H’ = H + 3 - d
En el ejemplo anterior, si la junta fuera de 5 mm de grosor, la distancia que debería
sobresalir el inserto por encima de la pared exterior sería H’ = 55 + 3 - 5 = 53 mm.

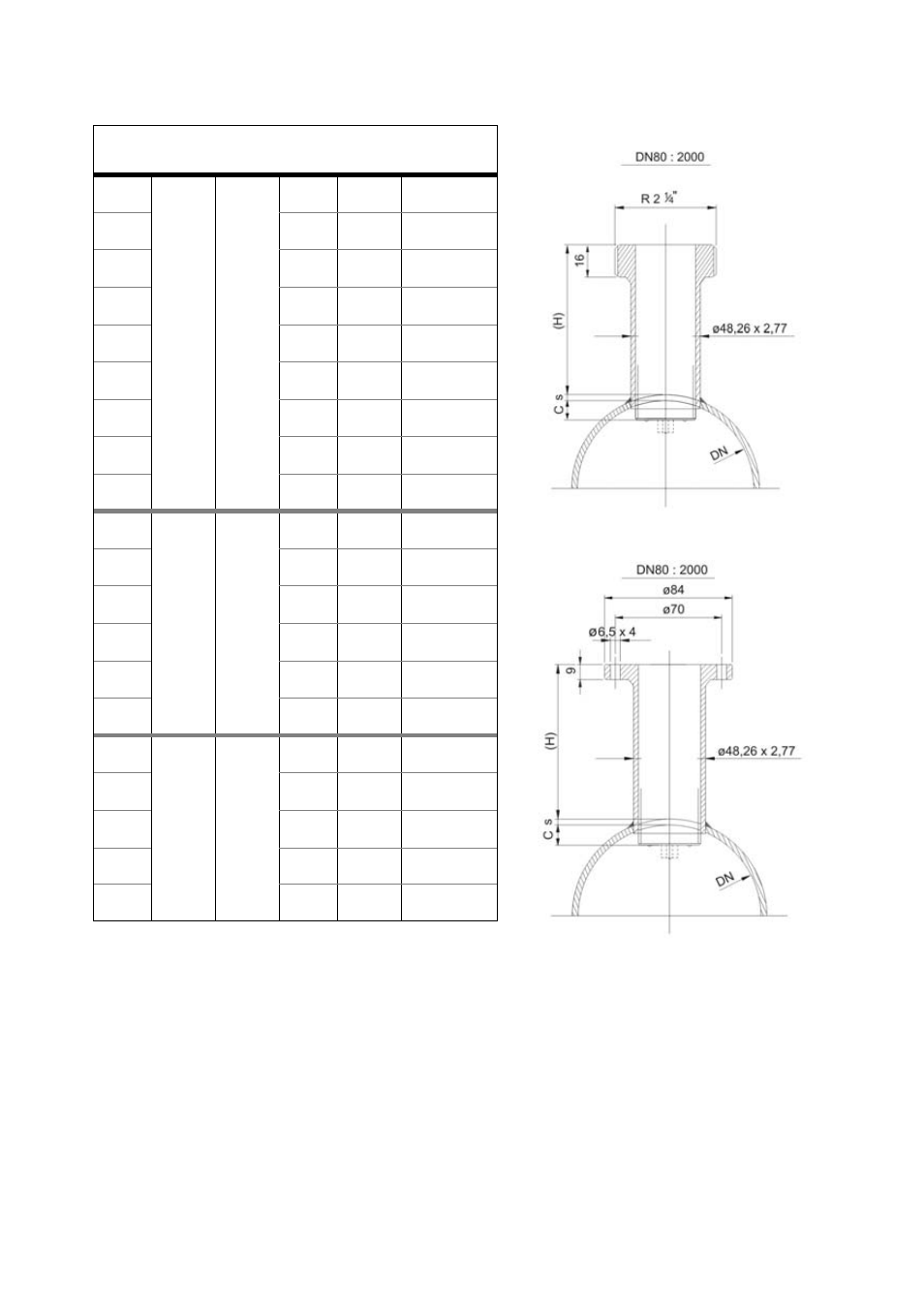

DN Long.
Sensor
Long.
Inserto
C (H)
80
101 93
10 88-s
100 12,5 85,5-s
125 15,5 82,5-s
150 19 79-s
200 25 73-s
250 31 67-s
300 37,5 60,5-s
350 44 54-s
400 50 48-s
500
206 145
62,5 140,5-s
600 75 128-s
700 87,5 115,5-s
800 100 103-s
900 112,5 90,5-s
1000 125 78-s
1200
356 190
150 203-s
1400 175 178-s
1600 200 153-s
1800 225 128-s
2000 250 103-s
Qnom
m
3
/h
90,5
141,3
220,9
318,1
565,5
883,6
1.272.,3
1.731,8
2.261,9
3.534,3
5.089,4
6.927,2
9.047,8
11.451,1
14.137,1
20.357,5
27.708,8
36.191,1
45.804,4
56.548,7
Acoplamiento Roscado
Acoplamiento a Brida
