Después del sensor, la distancia mínima recomendada hasta un elemento perturbador es
de 5 DN.
3.2 Tramos rectos requeridos
El punto donde se instala el Flomat debe ser un tramo recto de tubería separado una
cierta distancia de elementos que perturban el perfil del caudal, tales como codos,
cambios de diámetro, etc. Dependiendo del elemento las distancias necesarias antes del
sensor deben ser como mínimo (norma BS 1042-2.2:1983):
3.1 Colocación del sensor

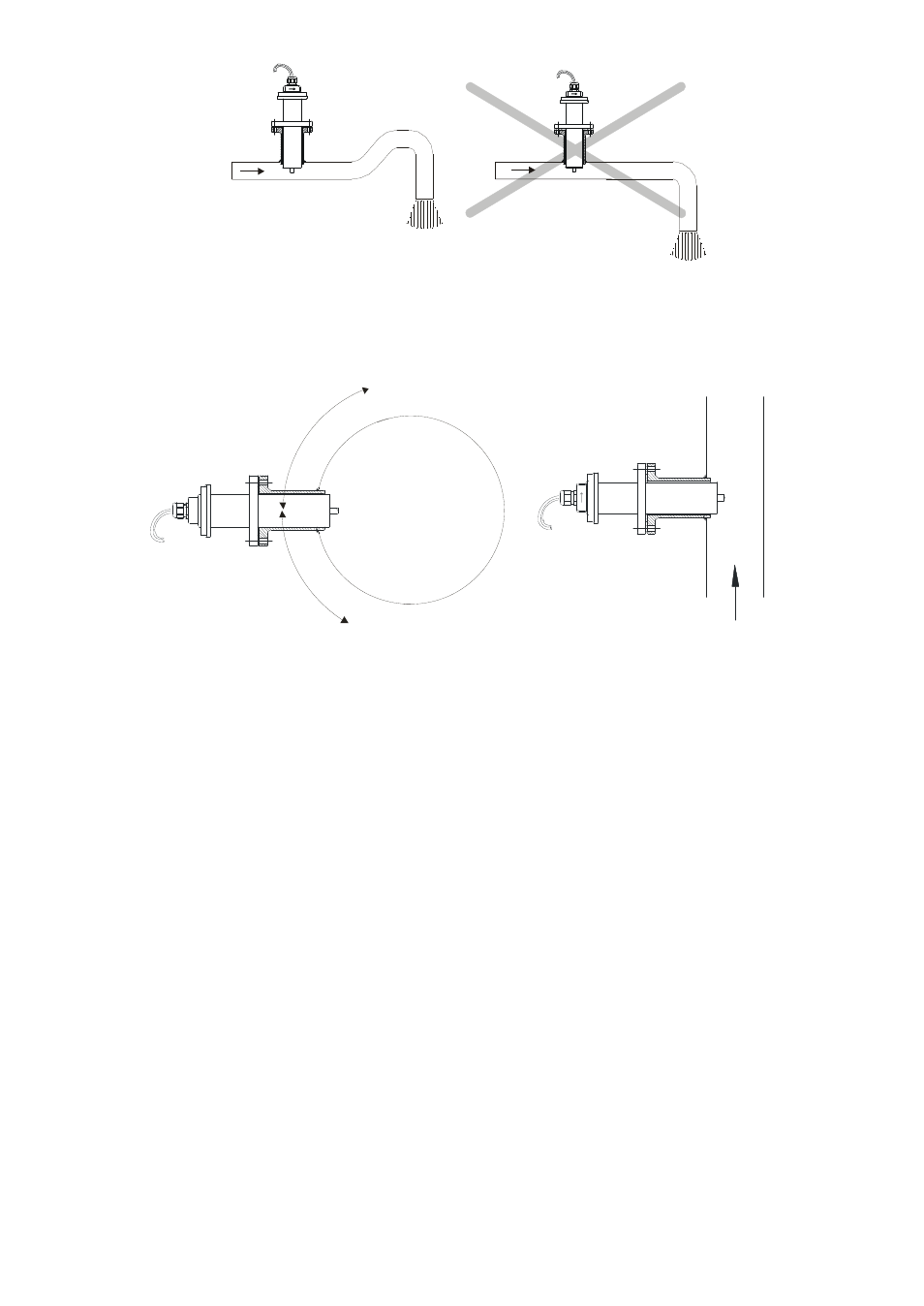

La posición más adecuada para colocar el sensor es en el lateral de la tubería. De esta
forma se evitan bolsas de aire que puedan existir en la zona superior de la tubería, así
como la deposición de partículas sobre los electrodos
60º
60º
Elemento perturbador antes del
sensor Mínima distancia entre el
sensor y el elemento
Codo a 90° o “T” 50 x DN
Curvas a 90° coplanares 50 x DN
Curvas a 90° no coplanares 80 x DN
Cono convergente de 18 a 36° 30 x DN
Difusor divergente de 14 a 28° 55 x DN
Válvula de mariposa totalmente abierta 45 x DN
Válvula de macho totalmente abierta 30 x DN
