9 SERIE LP
Por ser instrumentos de medición de nivel, en la serie LP están disponibles únicamente
los modelos TH5 y TH5H.
Para la comunicación HART
TM , las unidades de medida de la variable principal (PV)
serán porcentuales (%), y el valor de dicha variable indicará el porcentaje de nivel
respecto a la escala del equipo.
10 CARACTERÍSTICAS TÉCNICAS
10.1 Alimentación
2 hilos.
Tensión mínima (TH5 y TH5T): 0.02 Z + 12 (Volts) (Z es la carga en el bucle de
corriente en Ohms).
El valor mínimo es 12 VDC para Z=0 Ohm.
Tensión mínima (TH5H y TH5TH): 0.02 (Z+Rext) + 14 (Volts) (Z es la carga en el
bucle de corriente en Ohms).
El valor mínimo es 18 VDC para Z=0 Ohms y
Rext=200 Ohms.
Tensión máxima: 36 VDC (para la versión Ex ver punto 11.3)
Consumo: máximo 20 mA
10.2 Salidas
Salida Analógica: 4 - 20 mA, calibrados en fábrica
Carga máxima en el lazo 4-20: 1,1 k  (para una alimentación de 36 VDC)
(para la versión Ex ver punto 11.3)
Salida de impulsos:
MOSFET canal N libre de potencial. I
max
: 200 mA
8

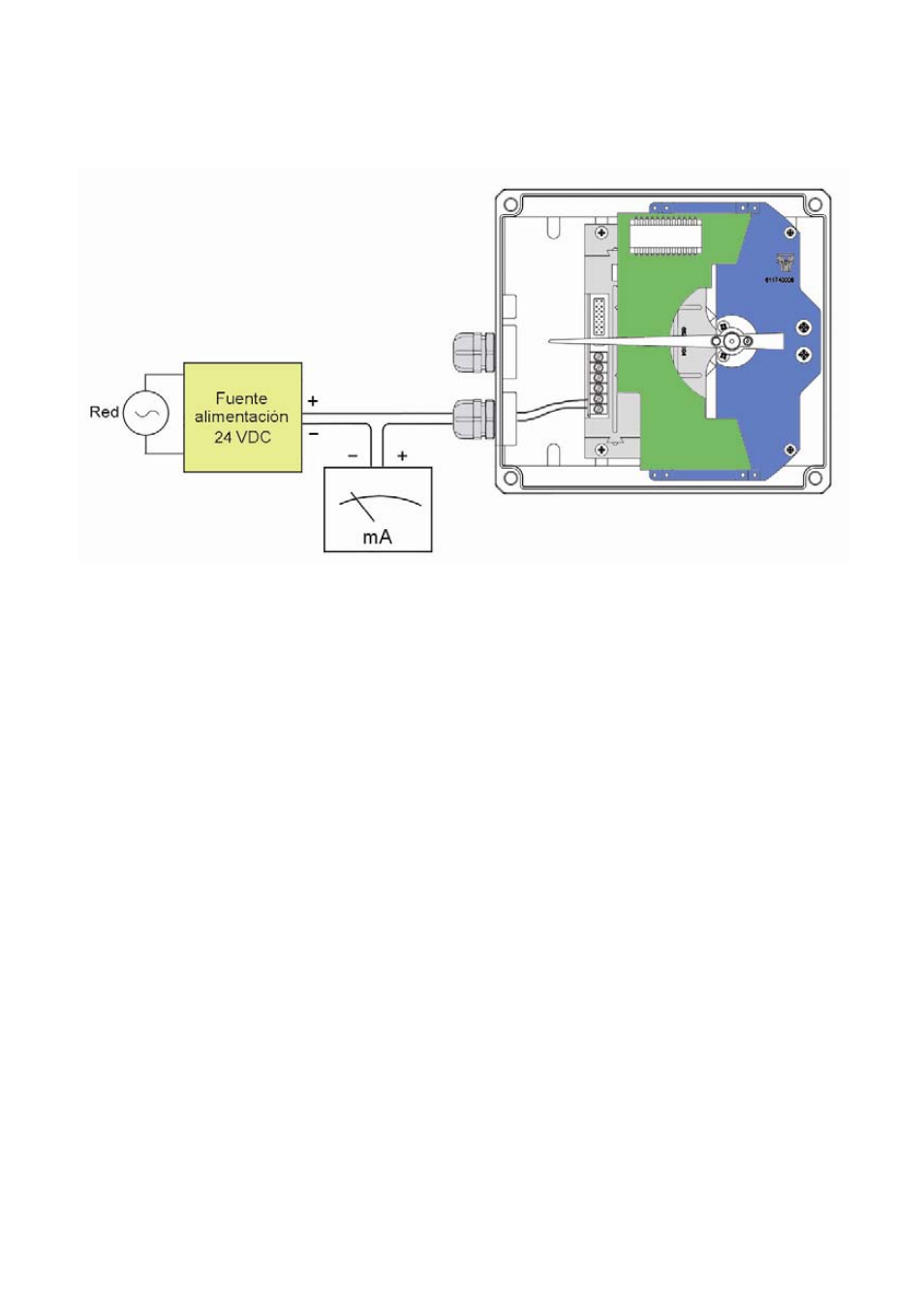

8 CONEXIÓN A 4 HILOS
Si en la instalación no se dispone de una alimentación en corriente continua para el
transmisor, deberá incorporarse una fuente tal como indica la figura siguiente.
