3
1 INTRODUCCIÓN
El transmisor Halltec V es un transductor de posición electrónico microprocesado. Este
instrumento está basado en la captación del campo magnético generado por un imán a
través de un sensor de efecto Hall. Esta señal, debidamente tratada por el
microcontrolador, es convertida a una señal de corriente de 4-20 mA en un bucle a dos
hilos. Esta señal es proporcional al caudal volumétrico.
2 MODELOS
2.1 TH5
Es un transmisor de 4 a 20 mA proporcional al caudal que incorpora también una salida
de impulsos sincronizada. Los 4 mA se corresponden al cero de la escala. Los 20 mA se
corresponden al caudal máximo de la escala. Si el transmisor se incorpora en un
caudalímetro (series SC, SM, y DP), entre el cero de la escala y el primer punto, el
transmisor tiene su salida fijada a 4 mA, para evitar falsas lecturas de caudal.
En el caso de medición de nivel (serie LP), el rango de corriente se corresponde con la
escala en todos los puntos.

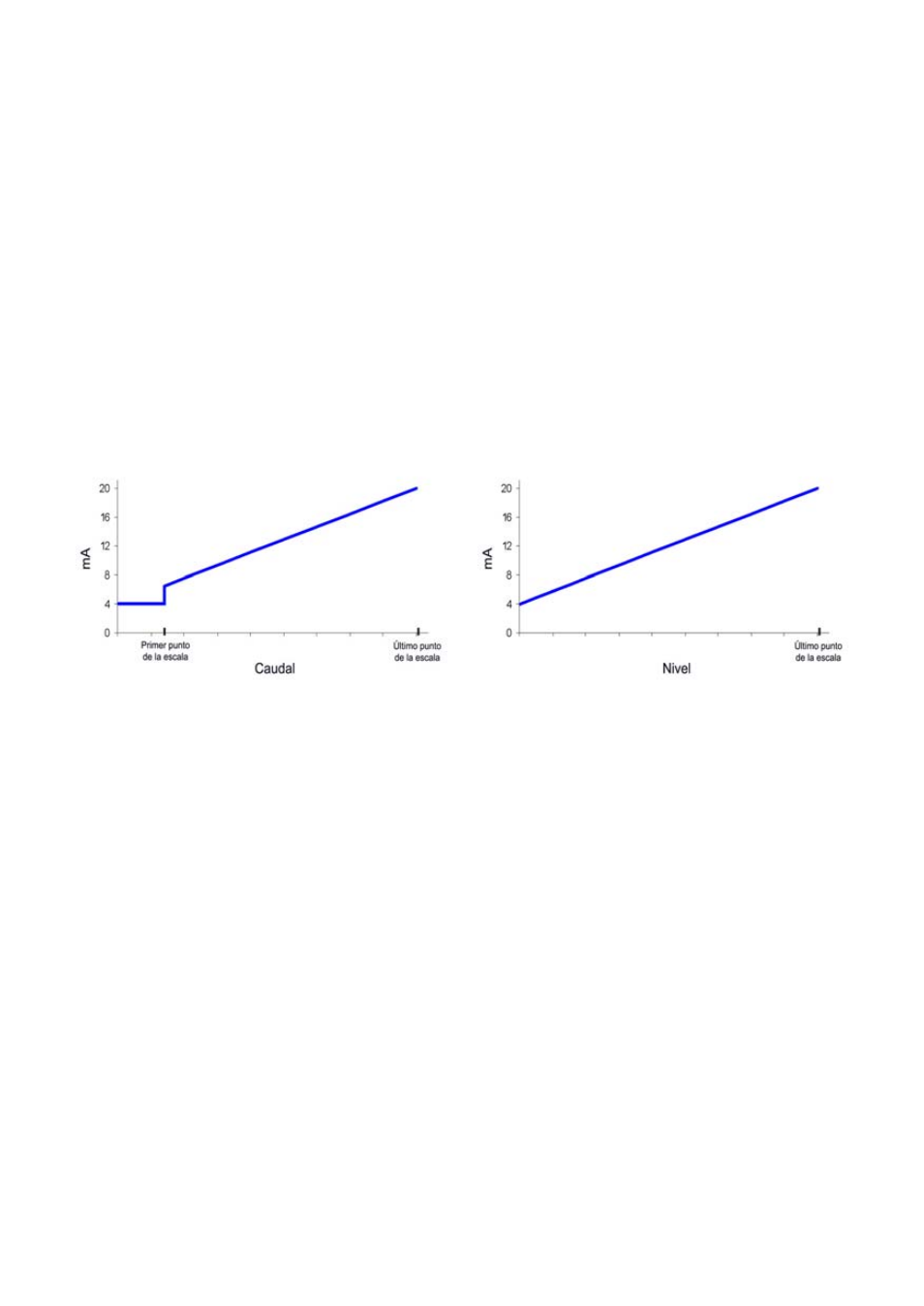

1. Ejemplo de respuesta del transmisor TH5
2.2 TH5H
Es un transmisor TH5 que incorpora compatibilidad con el protocolo HART TM . Con este
protocolo se permite cambiar el rango de medida del bucle 4-20 mA y se puede disponer
de datos tales como el caudal y el total acumulado, con sus unidades de medida
asociadas.
2.3 TH5T y TH5TH
Son los modelos equivalentes a los de los apartados 2.1 y 2.2 pero que además
incorporan un totalizador de 8 dígitos (7 enteros y un decimal).
3 CONEXIÓN ELÉCTRICA
Para la conexión eléctrica del instrumento, el transmisor está provisto de una regleta de
terminales.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples
con secciones de cable del orden de 0,25 o 0,5 mm
2 con el fin de facilitar la conexión.
En algunos casos, susceptibles a interferencias, será necesario el uso de cable
apantallado.
Antes de empezar la instalación eléctrica se debe asegurar que los prensaestopas se
ajustan a las mangueras a emplear para garantizar la estanqueidad del equipo. Los
prensaestopas PG 11 utilizados son aptos para cables con diámetro exterior entre 6 mm y
10 mm.
