Principio de medida
Por pistón rotativo oscilante y cámara de medida anular.

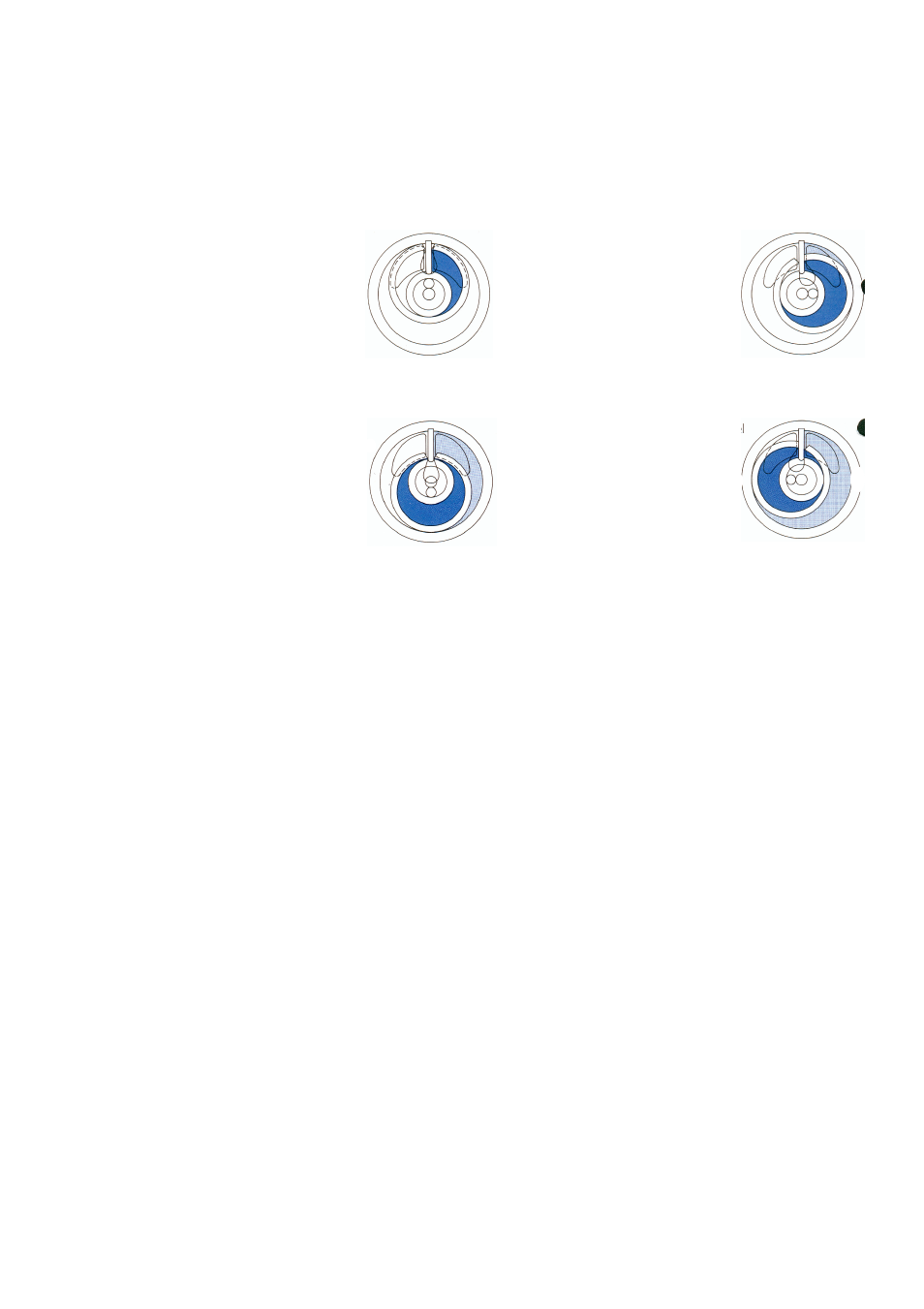

Los croquis muestran la rotación del pistón, movido por el paso del fluido, a través de la cámara
de medición. El pistón lleva incorporado un imán que acciona en cada vuelta completa un contac-
to reed exterior. Los pulsos del reed, pueden ser tratados por un contador electrónico.
Funcionamiento
Posición 1
La circulación de un líquido a
través del contador volumétrico
COVOL, ejerce una fuerza sobre
el pistón rotativo, iniciando el giro
del ciclo de contaje.
En esta posición se inicia el llena-
do interno del pistón rotativo.
Posición 2
La entrada del líquido va lle-
nando de forma progresiva el
espacio entre cámara del
contador y pistón, a la vez
que continua llenándose la
parte interna del pistón.
Posición 3
En éste punto se ha llenado
totalmente el interior del pistón y
continua el llenado de la cámara
entre el contador y la parte
externa del pistón.
Posición 4
Se inicia el vaciado de la par-
te interna del pistón. Continua
el llenado de la cámara entre
el contador y la parte externa
del pistón. También se inicia
de nuevo el llenado de la par-
te interna de pistón.
A partir de este punto se repite cíclicamente el proceso, transportando el sistema un VOLUMEN
CONSTANTE, abriendo y cerrando progresivamente la entrada y salida del líquido de la cámara
de medición.
RECEPCION
Los contadores volumétricos COVOL, se suministran embalados individualmente para su protec-
ción durante el transporte y almacenamiento. Se suministran convenientemente comprobados y a
punto para su funcionamiento una vez montados y conectados s egún las presentes instrucciones.
MONTAJE DEL CONTADOR COVOL
Parte mecánica
1.No precisa de tramos rectos de tubería y puede ser instalado inmediatamente antes o después
de válvulas de regulación o cierre rápido.
2.La instalación o posición del contador puede ser indistintamente vertical, horizontal o inclinada.
El sentido de circulación del fluido no afecta la precisión del contador.
3.En todos los casos se debe tener la seguridad de que la tubería está completamente llena del
producto y exenta de aire.
Si se prevee la entrada o existencia de aire en la instalación, se deberá instalar un desaireador
previo al contador.
4.ES IMPRESCINDIBLE la instalación de un FILTRO antes del contador COVOL, asegura un
buen funcionamiento y previene averías costosas. La característica de la malla de filtraje debe
ser de 0,1 a 0,2 mm² de paso, para evitar partículas mayores que pueden atascar o incrustarse
en el pistón rotativo, actuando de freno por rozamiento y falseando las lecturas.
Parte eléctrica
El cuerpo del contador COVOL va provisto de un captador de giro del pistón rotativo, que emite
un pulso a cada revolución del pistón.
