Existe un cuarto jumper que no debe tocarse ya que sirve exclusivamente para el ajuste de
fábrica.
El modo de salida se selecciona mediante el cambio de puentes o jumpers en una regleta de
postes montados en el interior del convertidor.
Antes de abrir la caja hay que desconectar el equipo de la red.
Para acceder al cambio del modo de salida del equipo, se debe quitar la tapa frontal
transparente, presionar en los laterales de la caja para liberar la sujeción sobre los bloques
de terminales y extraer el conjunto electrónico de la caja. No hace falta extraer la electrónica
totalmente de la caja ya que los jumpers quedan al descubierto en cuanto el bloque de
terminales está fuera de la caja.

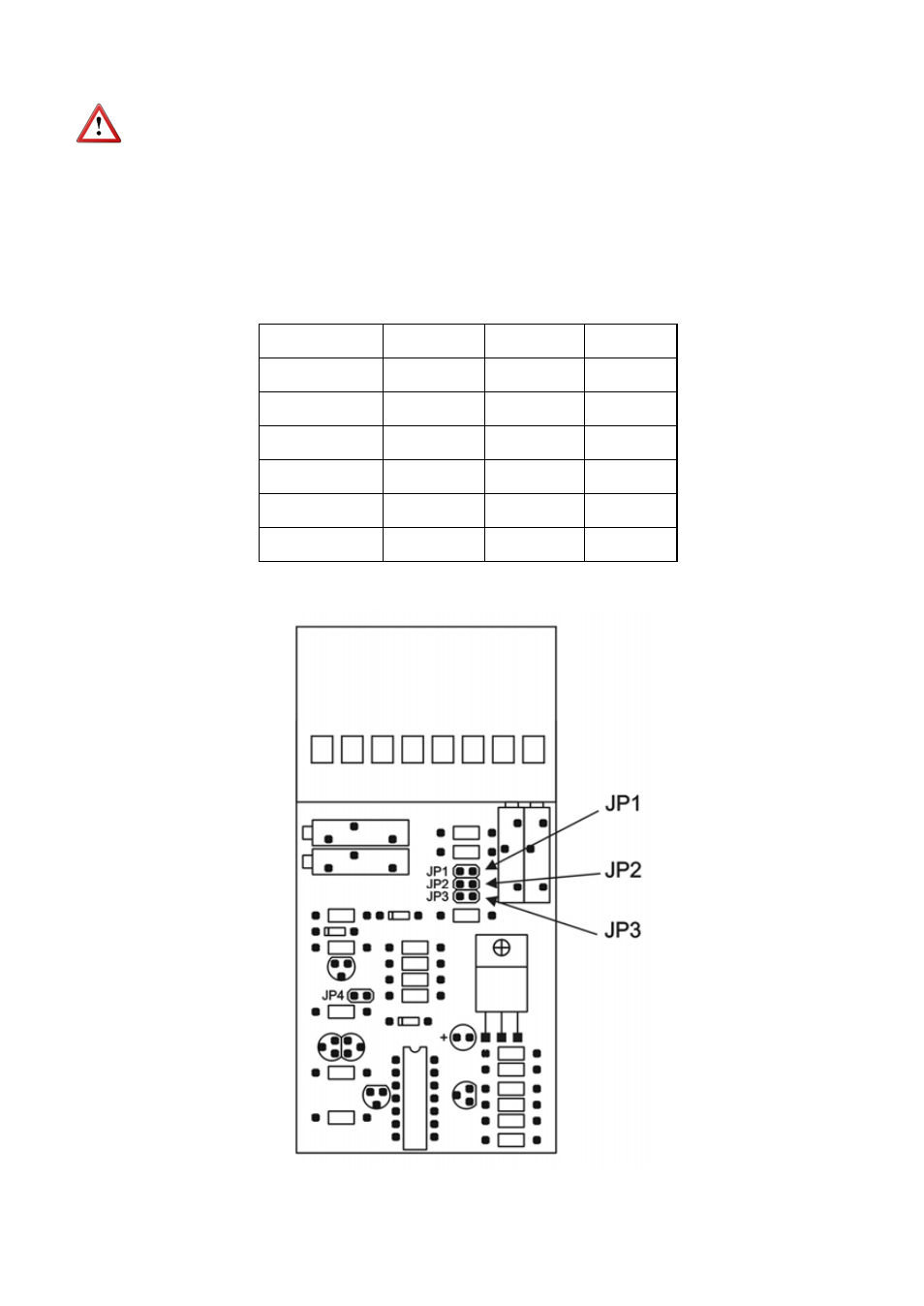

La situación de los jumpers es la siguiente :
5
JP1
JP2
JP3
4 - 20 mA
X
0 - 20 mA
1 - 5 V
X
X
X
0 - 5 V
X
X
2 - 10 V
X
X
0 - 10 V
X
