3
MONTAJE

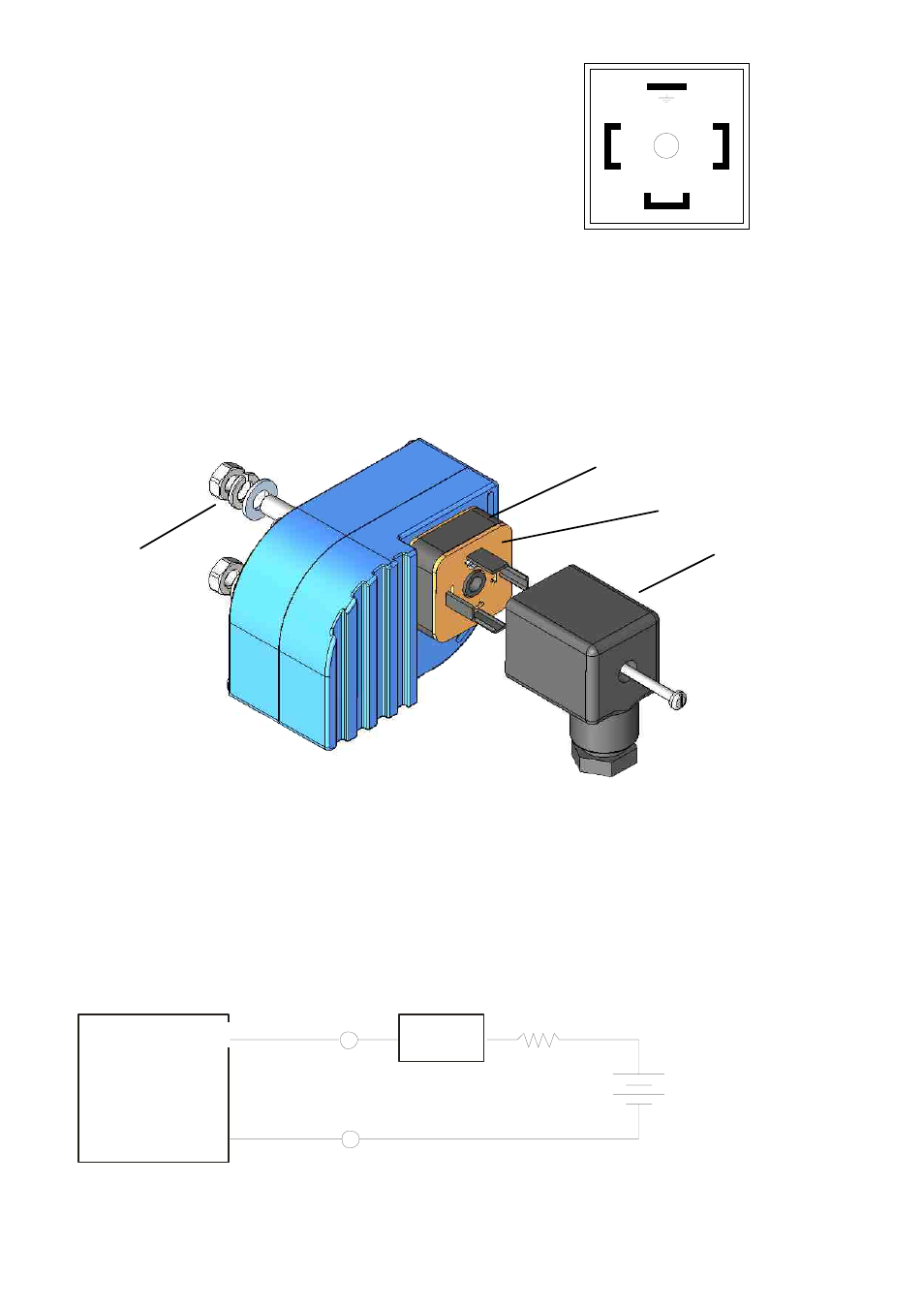

Una vez realizada la conexión eléctrica y apretado el prensaestopas, unir en posición correcta el
conector hembra (A) con la base macho (C), poniendo entre medio de ambas piezas la junta (B).
Para fijar el detector en el medidor de caudal, quitar las tuercas y arandelas (D), colocar el
automatismo en la guía como muestra la figura de la página anterior, colocar las arandelas y
tuercas, desplazar el automatismo a la altura adecuada y apretar las tuercas.
En el conector hembra (A):
Borne 1: Negativo (Cable azul del sensor)
Borne 2: Positivo (Cable marrón del sensor)
Borne 3: NC
Borne Tierra: Tierra 3
1 2
Si no se dispone del detector, se puede verificar el funcionamiento del amplificador aplicando el
esquema de la página siguiente.
MANTENIMIENTO. Comprobación eléctrica del automatismo
a) Comprobar que la tensión que llega a los terminales 1 y 2 es del orden de 7,5 V cuando la
lámina está dentro de la ranura. Conectar un multímetro con su escala de mA en corriente
continua, en serie con el terminal 2.
b) Verificar que la corriente es menor que 1 mA cuando la lámina está dentro de la ranura y mayor
que 3 mA cuando la lámina está fuera de la ranura.
Si no se dispone del amplificador NAMUR, se puede verificar la corriente aplicando el siguiente
esquema:
AMD
+
-
1 k
Ω
+
-
2
1
Bateria 9 V
(Nominal 8,2 V para
NAMUR )
Multímetro
mA
+
-
D
C
B
A
