FUNCIONAMIENTO
Las variaciones de caudal desplazan el flotador dentro del tubo de medida.
El flotador, al pasar
por el punto donde está el detector de caudal 60-AMD..., actúa por acoplamiento magnético
sobre la lámina del sensor inductivo, desplazándola de una posición de detección a otra.
Este estado se mantiene hasta que el flotador pasa en dirección contraria por el punto donde
está el detector de caudal, desplazando de nuevo la lámina a su posición anterior.

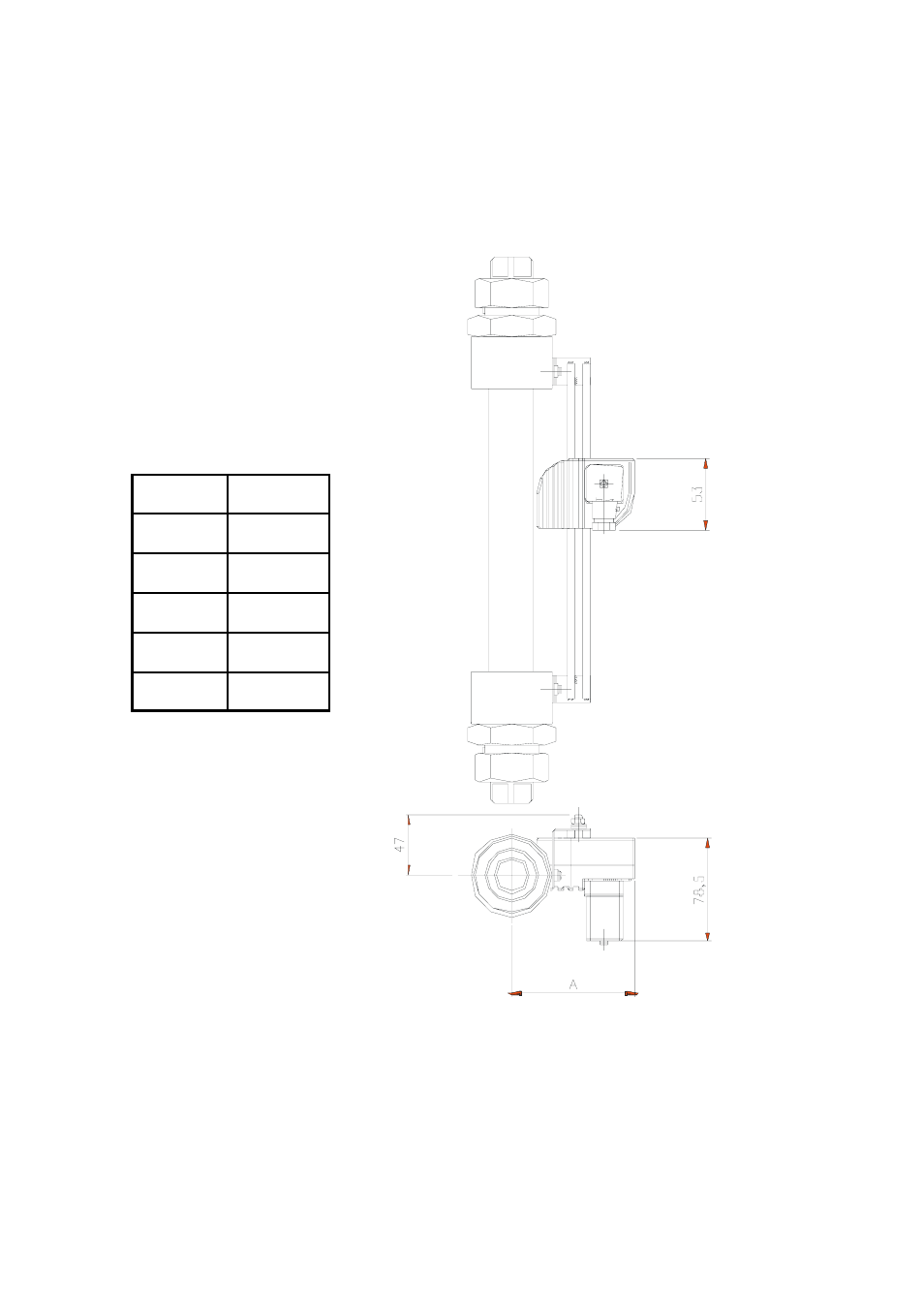

DIMENSIONES
DN
A
15-20
90 mm
20-25
96 mm
40
111 mm
50
117 mm
65-80
130 mm
CONEXIÓN ELÉCTRICA
Para la instalación eléctrica se recomienda el empleo de manguera eléctrica múltiples con
secciones de cables del orden de 0,25 o 0,5 mm
2
con el fin de facilitar la conexión. No deben
emplearse cables sueltos ya que estos pueden afectar en la estanqueidad del prensaestopas.
Antes de empezar la instalación eléctrica debe asegurarse que el prensaestopas se ajuste a las
mangueras a emplear para garantizar la estanqueidad del equipo.
Para la conexión, se debe pelar la cubierta de la manguera para liberar los cables interiores. Se
recomienda estañar de las puntas de los cables para evitar hilos sueltos
.
Seguidamente, pasar
las mangueras por el prensaestopas y atornillar los cables en las posiciones correspondientes.
Por último, cerrar bien el prensaestopas de forma que se mantenga su índice de protección.
