2.3 Instalación del Equipo de Control
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples con
secciones de cables del orden de 1 mm
2
.
NOTA IMPORTANTE: Para cumplir con la norma de seguridad eléctrica EN 61010-1, la
instalación de este equipo debe tener en cuenta los siguientes puntos:
- La instalación debe estar provista de un interruptor, debidamente identificado y al alcance
fácil del usuario, para desconectar el equipo de la red.
- La línea de alimentación de la red debe llevar un cable de tierra de protección si la tensión de
alimentación supera 48 VAC.
Antes de iniciar el conexionado del equipo compruebe que la tensión de alimentación
corresponde a las necesidades de la instalación. La tensión de alimentación queda indicada en la
etiqueta del equipo situada en el interior de la tapa.
El conexionado se realiza mediante un conector con terminales a tornillo.
2.3.1 Conexión de la Alimentación
La red se conecta a los terminales marcados "N" y "L". La tierra de la red debe conectarse
al terminal marcado con el símbolo de tierra
2.3.2 Conexión del Relé
“C” es el contacto común, "NO" es el contacto Normalmente Abierto y NC es el contacto
Normalmente Cerrado.
3. INSTRUCCIONES PUESTA EN MARCHA
3.1 Punto de Consigna
El punto de consigna se obtiene subiendo o bajando la posición del captador hasta la altura del
caudal correspondiente.
4. CARACTERÍSTICAS
4.1 Alimentación
Tensión de alimentación:
Normalizada : 220 VAC 50/60 Hz
Bajo Pedido : 240 VAC, 110 Vac, 24 VAC 50/60 Hz
Consumo : Menor que 2 VA
Fusible : 250 mA Lento (T) 5 x 20 mm

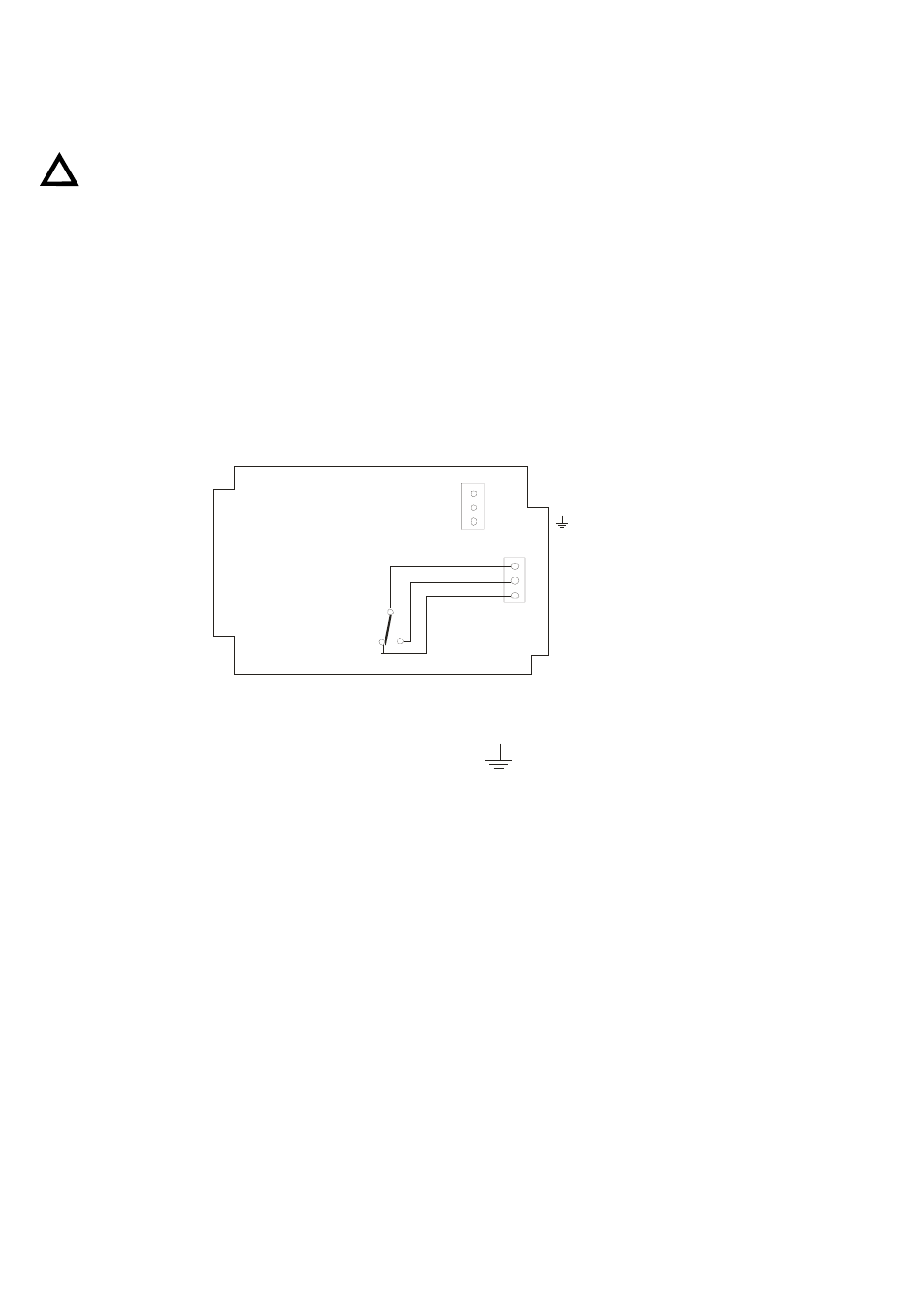

RED
L
N
C
RELÉ
NC
NO
!
