1. FUNCIONAMIENTO
El equipo AMO es un detector de caudal de tipo óptico. Se emplea junto con medidores de caudal
de tipo área variable empleando tubos de medida y líquidos transparentes. El AMO detecta la
presencia del flotador y el sentido de desplazamiento del mismo, con lo cual puede actuar como
alarma de máximo o mínimo caudal. El estado del detector se mantiene hasta que el flotador pasa
en dirección contraria por el punto donde está el detector de caudal, conmutando de nuevo a su
estado anterior.
2. INSTRUCCIONES DE INSTALACIÓN
2.1 Instalación del Captador
Existen varios modelos de captadores dependiendo del tipo o tamaño de tubo de medida
empleado. Puede variar la forma física y el tamaño del captador según el modelo, pero el
funcionamiento de todos ellos es idéntico.
Los captadores se fijan al bastidor del medidor de caudal mediante unos tornillos situados en el
extremo de los brazos.
2.2 Tipo de Alarma
El captador dispone de dos elementos de detección montados en uno de los brazos y un emisor

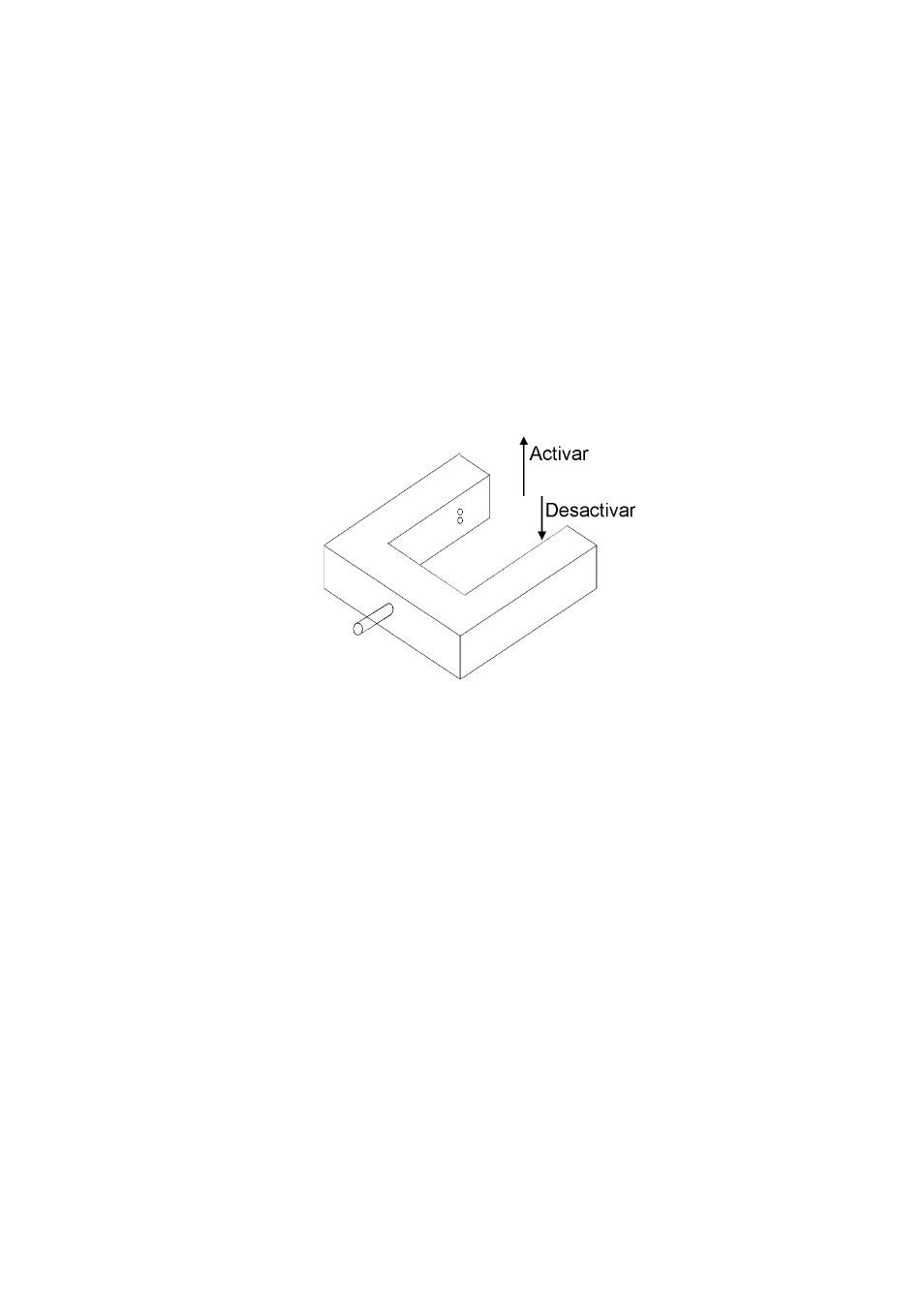

de luz infrarrojo montado el brazo opuesto. Cuando se monta el captador en la posición según el
dibujo, con los detectores a la izquierda (Pos.1), el relé del automatismo se activa a subir el
flotador y se desactiva a bajar el flotador. En esta posición el AMO se puede emplear como una
alarma de máxima y desactivada en ausencia de tensión de la red, o se puede emplear como
una alarma de mínima y activada en ausencia de tensión de la red. Si se cambia la posición del
captador, poniendo los detectores a la derecha (Pos.2), se invierte la lógica del sistema.
Situación Flotador Pos.1 Pos.2 Relé
Caudal < Punto Consigna X Reposo
Caudal < Punto Consigna X Activado
Caudal > Punto Consigna X Activado
Caudal > Punto Consigna X Reposo
Hay que tener las siguientes precauciones al emplear el AMO:
- Las radiaciones de luz del sol y luz procedentes de bombillas incandescentes puede afectar
el funcionamiento del sistema. Hay que montar el captador en una posición para que la luz
directa no incida en los detectores.
- Los flotadores transparentes o de color rojo claro no son recomendados ya que la luz
infrarroja puede atravesarlos y no activar los detectores.
- Los líquidos deben ser transparentes y limpios.
