13
PVC, PTFE, PP
INOX

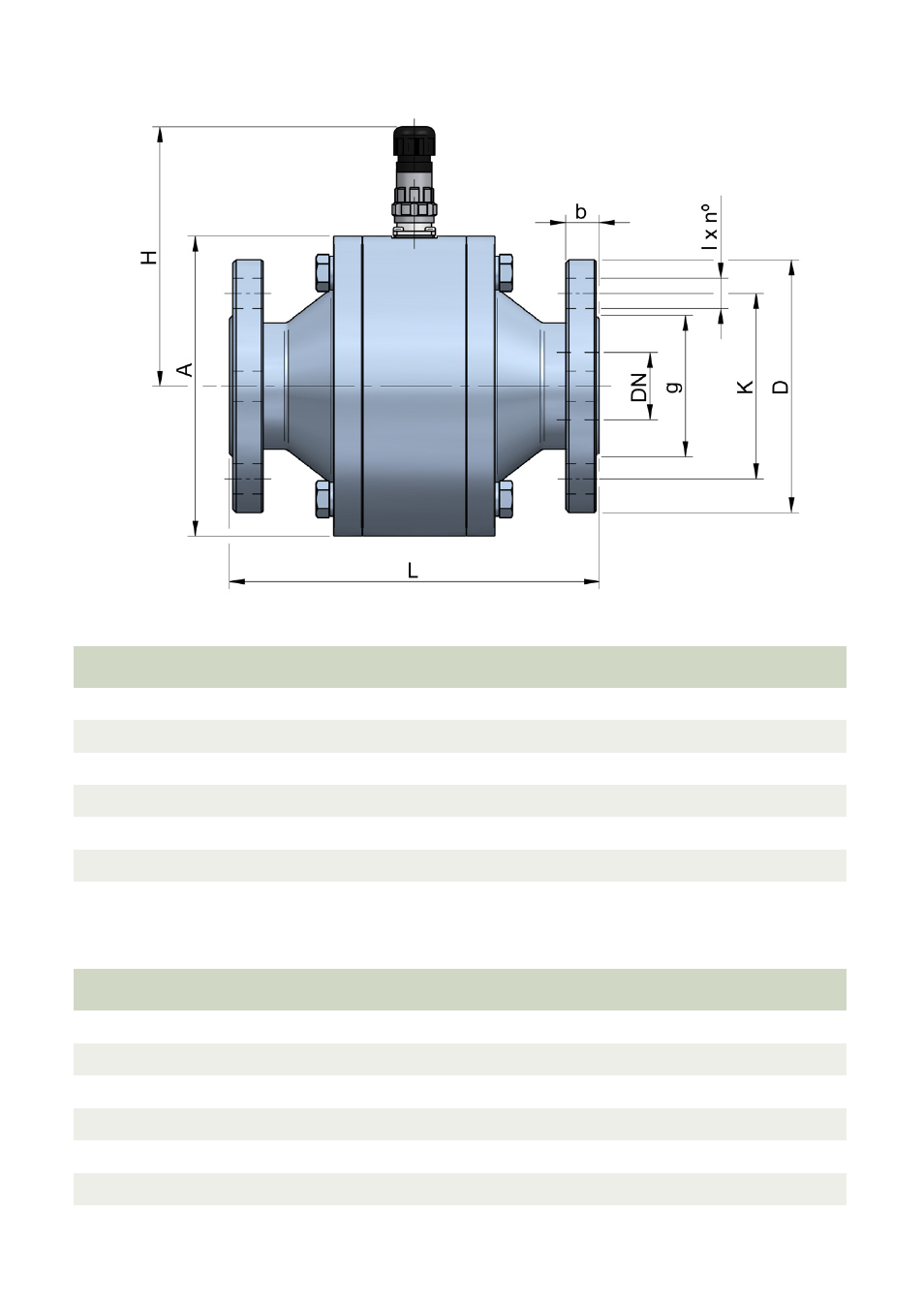

7 DIMENSIONES
DN PN D K g l x nº L b
10 16 90 60 40 14 x 4 180 14
15 16 95 65 45 14 x 4 180 14
25 16 115 85 68 14 x 4 200 16
40 16 150 110 88 18 x 4 220 16
50 16 165 125 102 18 x 4 240 18
80 16 200 160 138 18 x 8 260 20
A H (max)
80 105
105 115
140 135
180 155
200 165
250 190
100 16 220 180 158 18 x 8 340 20 360 245
DN PN D K g l x nº L b
10 10 95 60 40 M10 x 4 150 20
15 10 100 65 44 M12 x 4 210 30
25 10 120 85 64 M12 x 4 230 30
40 10 150 110 84 M16 x 4 250 30
50 10 175 125 98 M16 x 4 270 30
80 10 230 160 138 M16 x 8 305 45
A H (max)
90 110
145 140
170 150
200 165
225 180
300 215
100 10 250 180 158 M16 x 8 450 55 420 275
