Conexión del altavoz
n Sobre la etiqueta del cable del altavoz (incluido) para la identificación del
canal
La sección de visualización del canal para los terminales del altavoz en el panel trasero tiene un código
de color para que cada canal resulte identificable.
Terminales de altavoces Color
FRONT L Blanco
FRONT R Rojo
CENTER Verde
SURROUND L Azul claro
SURROUND R Azul
SURROUND BACK L Beige
SURROUND BACK R Marrón

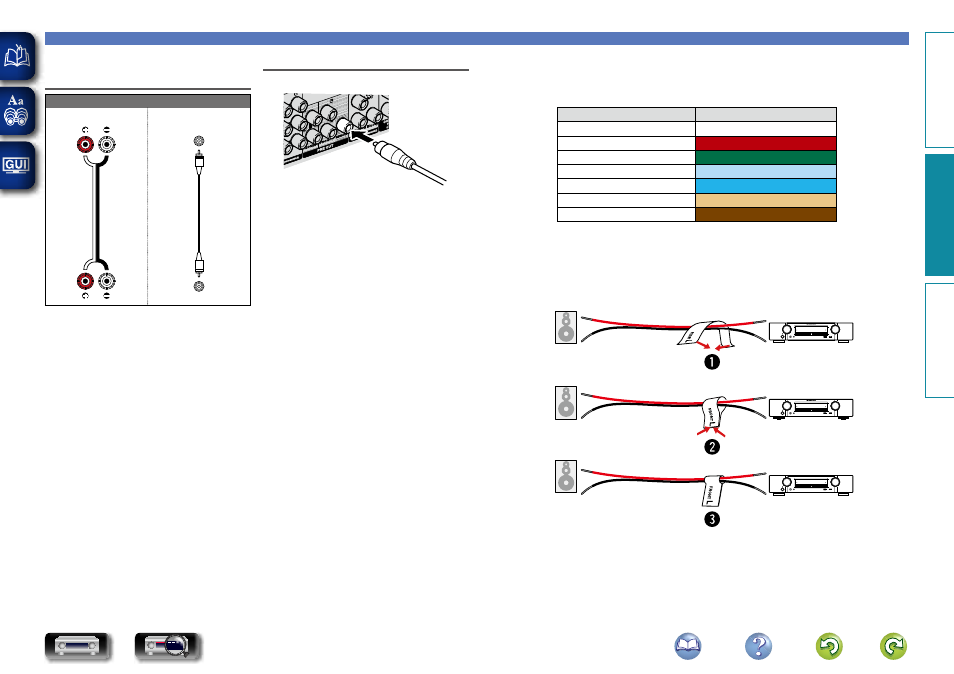

Acople la etiqueta del cable para altavoz para cada canal a su cable de altavoz como se muestra en el
diagrama.
Entonces, realice la conexión, de manera que el color del terminal del altavoz coincida con la etiqueta
del cable del altavoz.
GCómo acoplar la etiqueta del cable para altavozH
Altavoz Esta unidad
Cables necesarios para las
conexiones
Cable de audio (vendido por separado)
Cable para altavoz Cable para subwoofer
Conexión del subwoofer
Utilice un cable para subwoofer para conectarlo.
