14
n Conexión de audio
Se pueden usar los siguientes métodos para la conexión de esta unidad. Use uno de los métodos para
realizar una conexión.
Los números prefijados con conectores indican el orden recomendado. Cuanto más pequeño es el
número, mayor es la calidad de reproducción que se consigue.
a
Conector DIGITAL AUDIO COAXIAL
Cuando se introduce audio multicanal (audio de transmisión de bits digital), esta unidad descodifica
el audio para reproducir sonido surround.
s
Conector AUDIO IN (CBL/SAT)
Esto realiza una conexión de audio analógica.
n Conexión de vídeo
Se pueden usar los siguientes métodos para la conexión de esta unidad. Use uno de los métodos para
realizar una conexión.
Los números prefijados con conectores indican el orden recomendado. Cuanto más pequeño es el
número, mayor es la calidad de reproducción que se consigue.
a
Conector COMPONENT VIDEO IN (CBL/SAT)
Esto realiza una conexión de vídeo analógica. Este método de conexión separa las señales de vídeo
en 3 señales para la transmisión en función de los componentes de color, lo que permite conseguir
la mejor calidad en la reproducción de vídeo entre las conexiones de vídeo analógicas, con menos
degradación de señal.
s
Conector VIDEO IN (CBL/SAT)
Esto realiza una conexión de vídeo analógica.
Las secciones
en el diagrama de conexiones también están disponibles para conexiones. Para
conectar dispositivos a estos conectores, debe configurar conectores de entrada. Para obtener detalles
al respecto, consulte “Asignación entrada” (

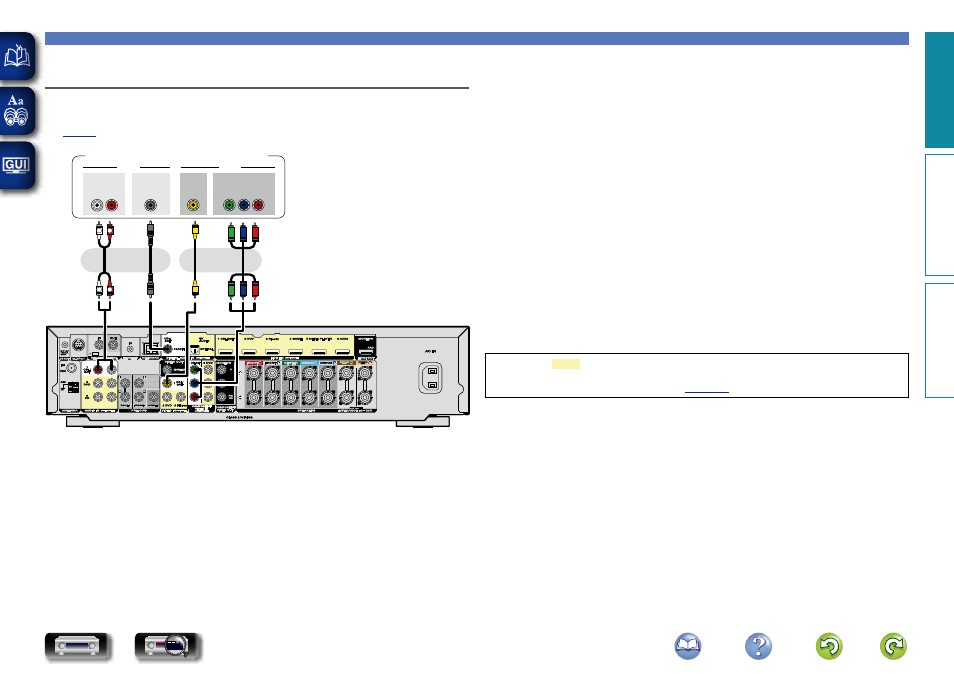

Conexión de un descodificador (Sintonizador de TV por cable/por
satélite)
En esta sección se describe cómo realizar una conexión cuando su sintonizador de TV por satélite o TV por
cable no admiten conexiones HDMI.
Para ver las instrucciones sobre las conexiones HDMI, consulte “Conexión de dispositivos HDMI”
R
L
R
L
OUT
COAXIAL
AUDIO
AUDIO
R
L
OUT
OUT
VIDEO
VIDEO
COMPONENT VIDEO
Y
P
B
P
R
OUT
a
s
a
s
Sintonizador de TV por cable/por satélite
o
o
