81

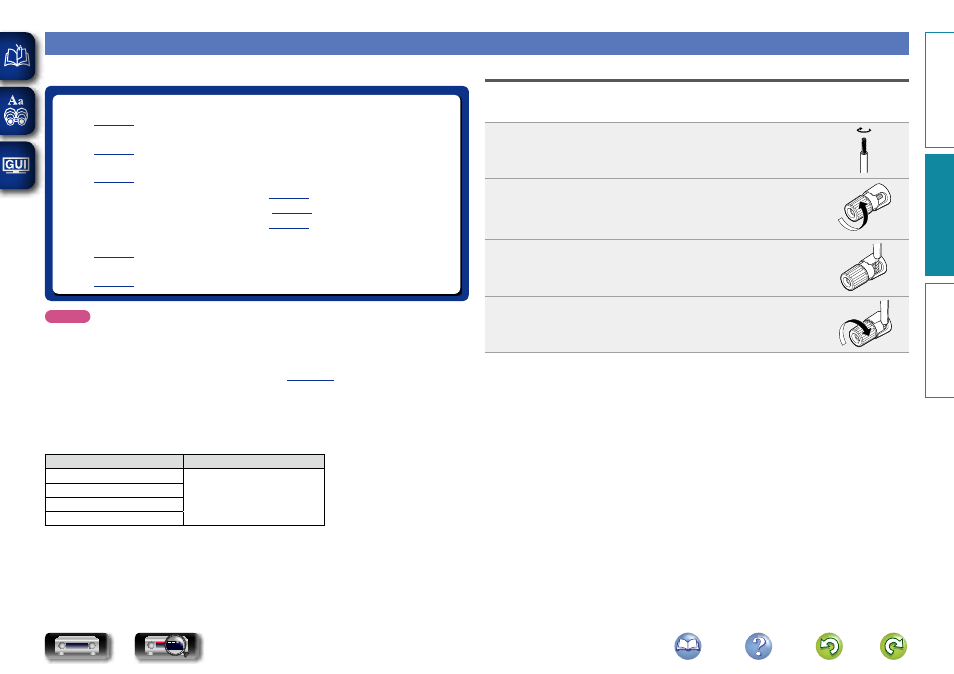

Conexión del altavoz
Aquí conectamos los altavoces de la habitación a esta unidad.
En esta sección se explica cómo conectarlos mediante los ejemplos típicos.
n Conexión de altavoces de 7.1 canales mediante altavoces surround traseros
( vpágina 83 )
n Conexión de altavoces de 7.1 canales mediante altavoces de altura frontal
( vpágina 84 )
n Conexión de altavoces de 6.1 canales mediante un altavoz surround trasero
( vpágina 85 )
n Conexión de altavoces de 5.1 canales ( vpágina 86 )
n Conexión de altavoces A/B delanteros ( vpágina 87 )
n Conexión de altavoces de 2.1 canales ( vpágina 88 )
n Conexión de altavoces delanteros con conexión de doble amplificador
( vpágina 89 )
n Conexión de un altavoz delantero que utilice amplificador de potencia
( vpágina 90 )
NOTA
• Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente antes de conectar
los altavoces. Apague también el subwoofer.
• Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces.
El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel
trasero o si los lados + y – hacen contacto entre sí ( vpágina 150 “Circuito de protección”).
• Nunca toque los terminales de altavoces mientras el cable de alimentación esté conectado. Si
lo hace, puede provocar una descarga eléctrica. Cuando se ejecute el “Asistente configuración”,
para realizar las conexiones siga las instrucciones de la pantalla del “Asistente configuración”.
(No se suministra alimentación a los terminales de altavoz mientras se está ejecutando “Asistente
configuración”).
• Utilice altavoces con los valores de impedancia que se muestran a continuación.
Terminales de altavoces Impedancia de altavoces
FRONT
6 – 16 Ω/ohm
CENTER
SURROUND
SURROUND BACK
Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (I) y derecho (D) y las polaridades + (rojo) y – (negro)
de los altavoces que va a conectar a esta unidad, y asegúrese de conectar los canales y las polaridades
correctamente.
1
Quite aproximadamente 3/8 pulgadas (10 mm) del revestimiento
del extremo del cable de altavoz y tuerza firmemente el alambre
interior o termínelo.
2
Gire el terminal de altavoz en el sentido contrario a las agujas
del reloj para soltarlo.
3
Inserte el alambre del cable de altavoz en el terminal de altavoz.
4
Gire el terminal de altavoz en el sentido de las agujas del reloj
para apretarlo.
