MANTENIMIENTO/PIEZAS
HYPERTHERM PMX600 Manual de Instrucciones 5-7
4/11/03
Desconectar la energía eléctrica y el suministro de gas antes de quitar el cable viejo de de la línea.
Instalación
1. Inserte el cable nuevo a través del protector del cable.
2. Pase los 4 hilos a través del toroide tal como se muestra (voltaje de 208-240/480 solamente).
3. Monte las conexiones del condón de alimentación tal como se muestra.
4. Apriete el protector contra el cable.
5. Monte la tapa de la fuente de energía.
6. Vuelva a conectar la potencia eléctrica y la fuente de gas.

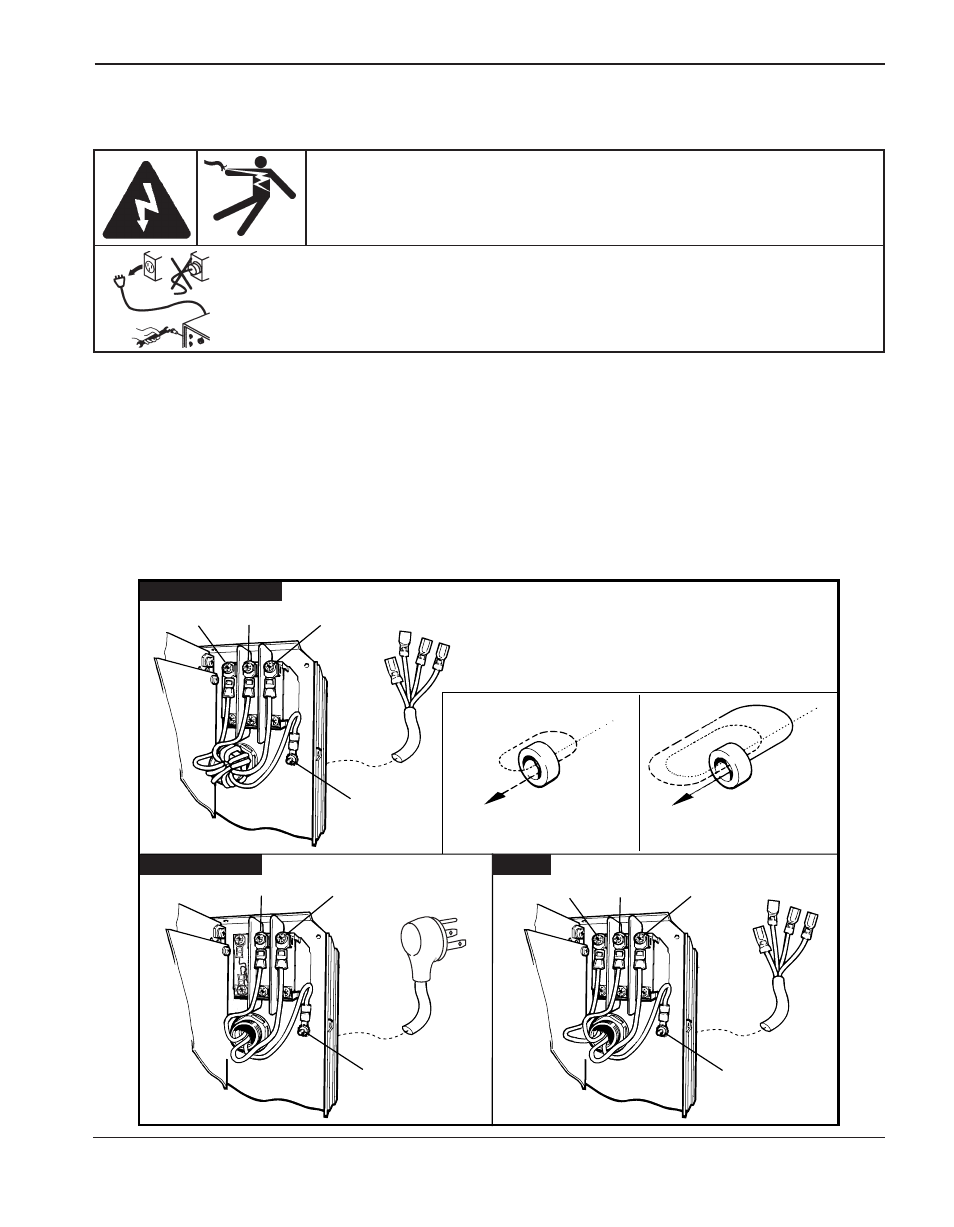

INTERCAMBIO DEL CORDÓN DE ALIMENTACIÓN
ADVERTENCIA
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
Desconecte la energía eléctrica antes de llevar a cabo cualquier mantenimiento.
Todo trabajo que requiera la desconexión de la energía eléctrica debe ser
realizado por un técnico cualificado.
208V - 240V
230V and 400V
PMX600.12
480V
230V 400V
AMARILLO/
VERDE
VERDE
MARRON AZUL NEGRO
NEGRO BLANCO
VERDE
NEGRO BLANCO ROJO
Pase todos los 4 alambres
a través del toroide 2 veces. Pase todos los 4 alambres a
través del toroide 3 veces.
NOTA: El toroide debe instalarse para que
la energía cumpla con el estándar
EN50199 de EMC.
