INSTALACIÓN
HYPERTHERM PMX600 Manual de Instrucciones 3-7
9/20/99

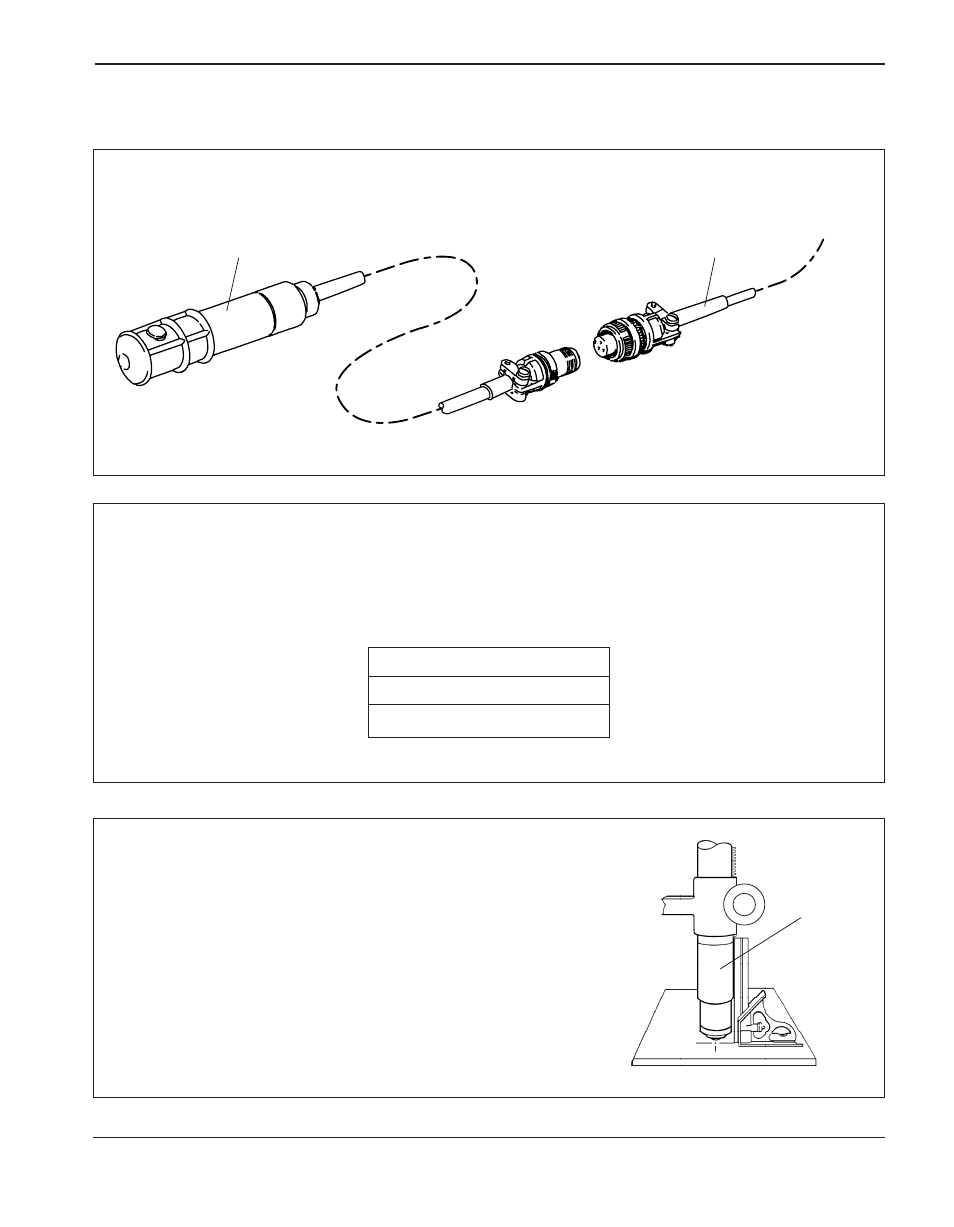

Conexión del interruptor colgante de encendido/apagado PAC123M
Datos de la conexión del interruptor de encendido/apagado de la antorcha PAC123M
El cable de la antorcha PAC123M cuenta con un cable de conexión para conectar el interruptor de
encendido colgante. Si se quiere usar otro tipo de interruptor de encendido/apagado, obsérvese la
configuración de alambrado del receptáculo hembra de tres enchufes en el cable de conexión:
Alineación de la antorcha PAC123M
Monte la antorcha mecanizada perpendicularmente a la pieza a
mecanizar para conseguir un corte vertical. Usar una escuadra
para alinear la antorcha a 0° y 90°.
PREPARACIÓN DE LA ANTORCHA MECANIZADA PAC123M
Enchufe A Cable blanco
Enchufe B No se usa
Enchufe C Cable negro
La antorcha
0°
90°
Alambre desde del cable de
la antorcha mecanizada Interruptor colgante de
encendido/apagado
