TARJETA DE CONECTOR AUXILIAR DE COMUNICACIONES
Es necesaria una tarjeta adicional cuando el sistema viene equipado con una impresora de
recibos, un sistema de control de tanque, o un Lector de Punto de Expendio. La tarjeta de
conector auxiliar de comunicaciones (Figura 5-4) se agrega a la tarjeta del procesador principal
del sistema Serie 1000, con un conector de expansión (mostrado en la Figura 5-2).

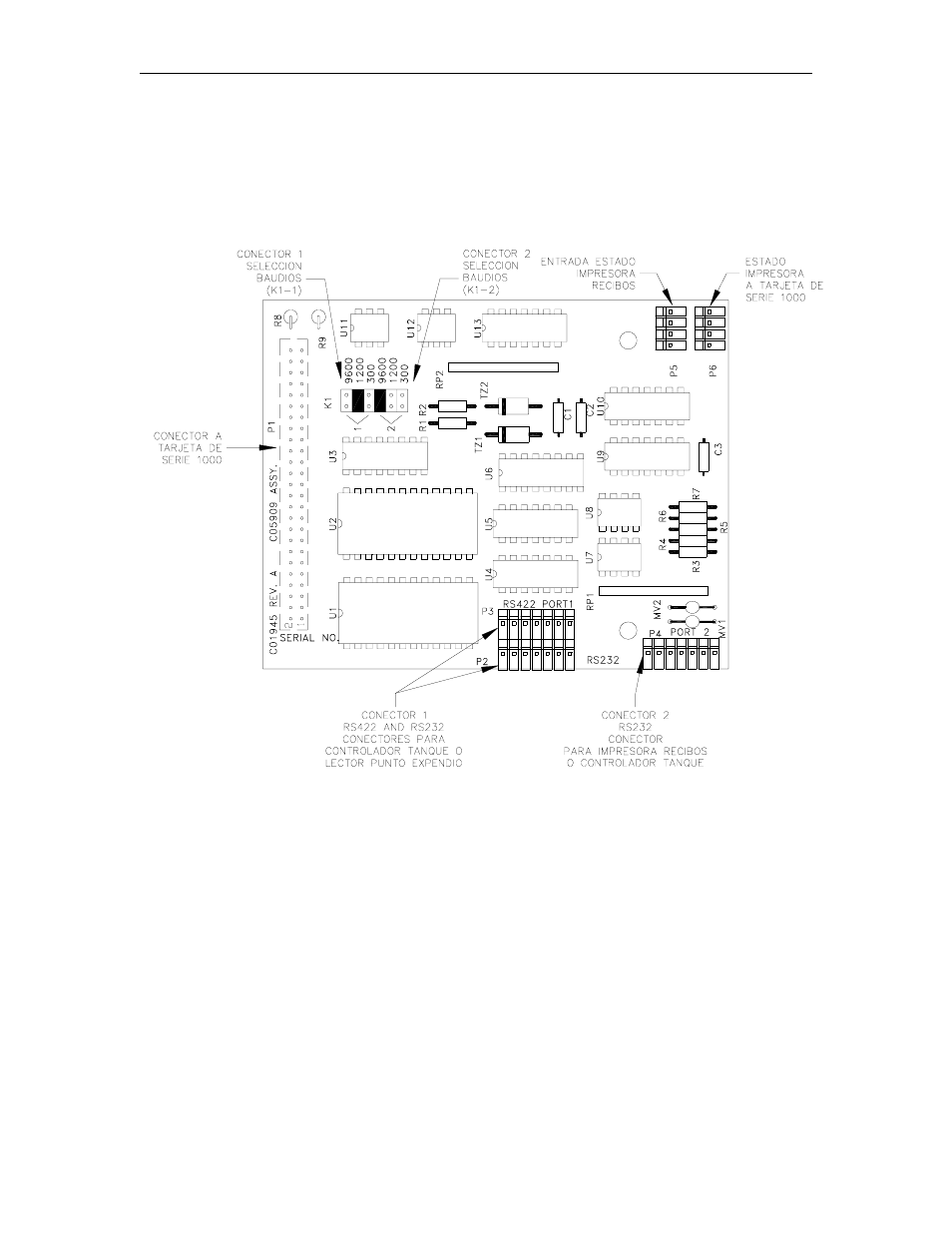

Figura 5-4. Tarjeta de conector auxiliar de comunicaciones
Selector de controlador de tanque Veeder-Root TLS-250
Cuando el sistema Serie 1000 está conectado a un sensor de nivel de tanque Veeder Root TLS-
250, posicionar el puente del selector para 300 o 1200 baudios de velocidad de transmisión. No
se recomienda fijar el sistema en 9600 baudios, ya que se puede producir pérdida de datos
recibidos del TLS-250.
La tarjeta de circuito impreso opcional, ubicada en el interior de la tapa abisagrada del TLS-250,
tiene un selector rotativo que también se debe dejar en la posición adecuada. El selector está
ubicado a la izquierda de la tarjeta y posee una escala numérica, que debe dejarse en 4 para
1200 baudios, o en 6 para 300 baudios, en correspondencia con la calibración del Serie 1000.
