Posición de puentes e interruptores
9067 5-3
14. Puentes del conector auxiliar: El listón de puentes K1 contiene 12 terminales, los seis de la
izquierda son para el Conector 1, y los seis de la derecha son para el Conector 2. Los
puentes se pueden posicionar para asignar tanto al Conector 1 como al Conector 2
velocidades de transmisión de 300 o 1200 baudios. Para evitar problemas de compatibilidad,
la terminal de datos se debe conectar al valor de baudios (o superior) que el controlador de
tanque. El Conector 2 debe tener el puente siempre en posición correspondiente a 9600
baudios para la impresora de recibos, y a 1200 baudios para el controlador de tanque.

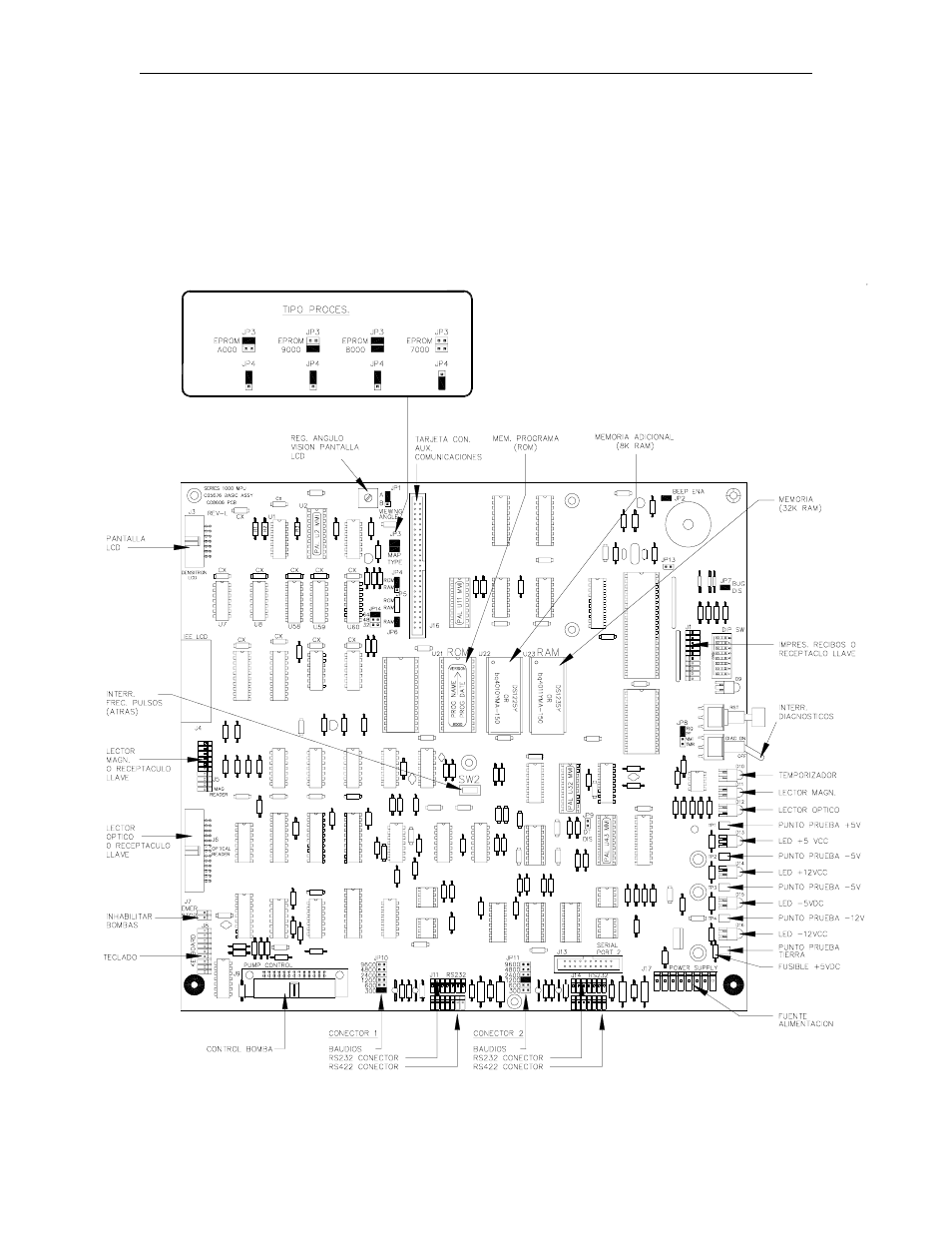

Figura 5-2. Configuración del microprocesador del Serie 1000
