93
PT-BR
Opção montagem

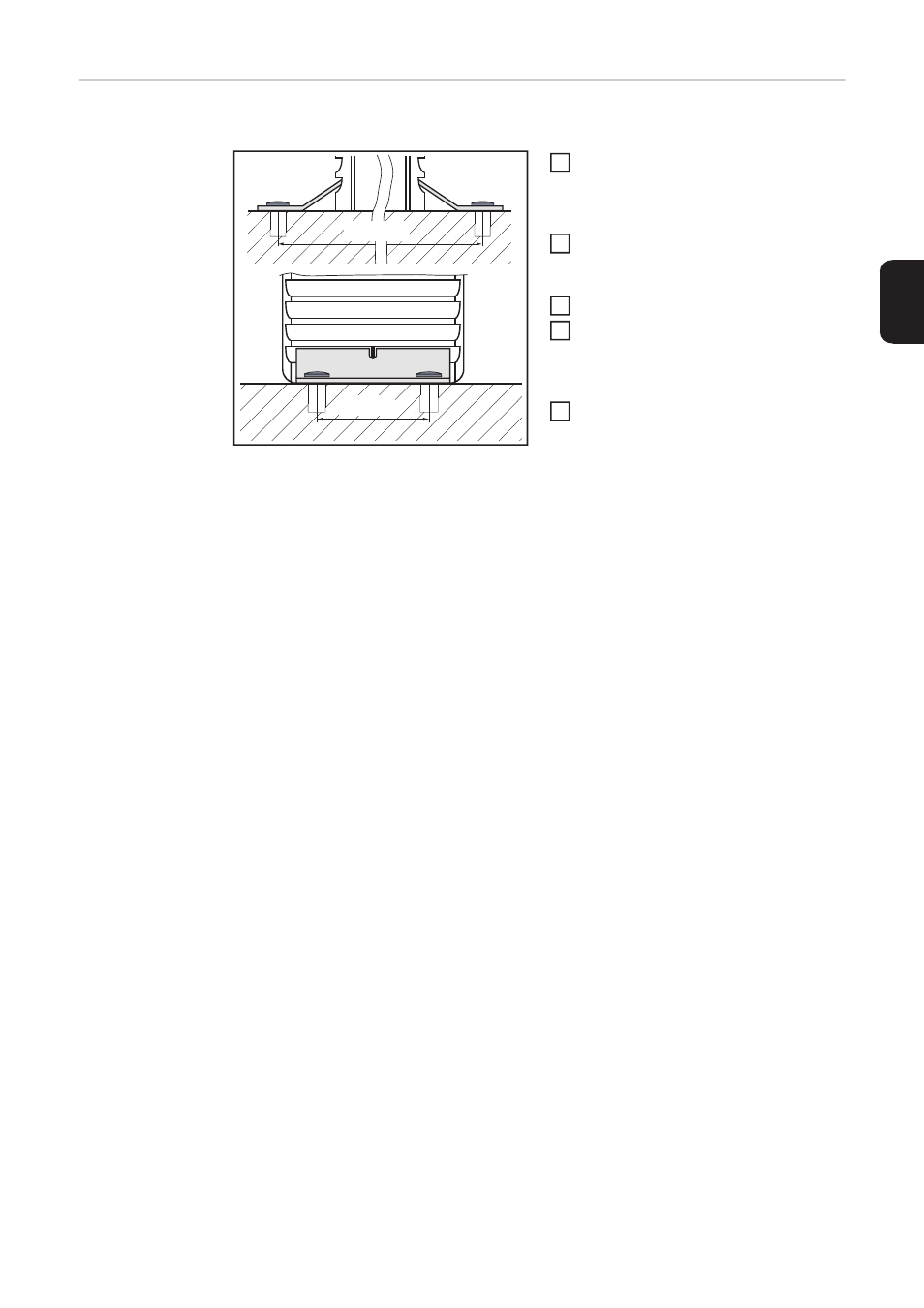

no piso Montar o carregador no piso com as cantoneiras de montagem fornecidas opcionalmente:
Colocar no lado dianteiro e traseiro do
carregador as cantoneiras de monta-
gem no lado esquerdo e direito na gra-
de de ventilação do carregador
Desenhar na superfície de montagem
prevista os furos (distâncias conforme
a figura)
Executar os furos
Conforme a particularidade da superfí-
cie de montagem selecionar parafusos
adequados (diâmetro 5 mm) para a fi-
xação do carregador
Fixar o carregador através de canton-
eiras de montagem e com dois parafu-
sos cada na superfície de montagem
370 mm
42 mm
1
2
3
4
5
