10

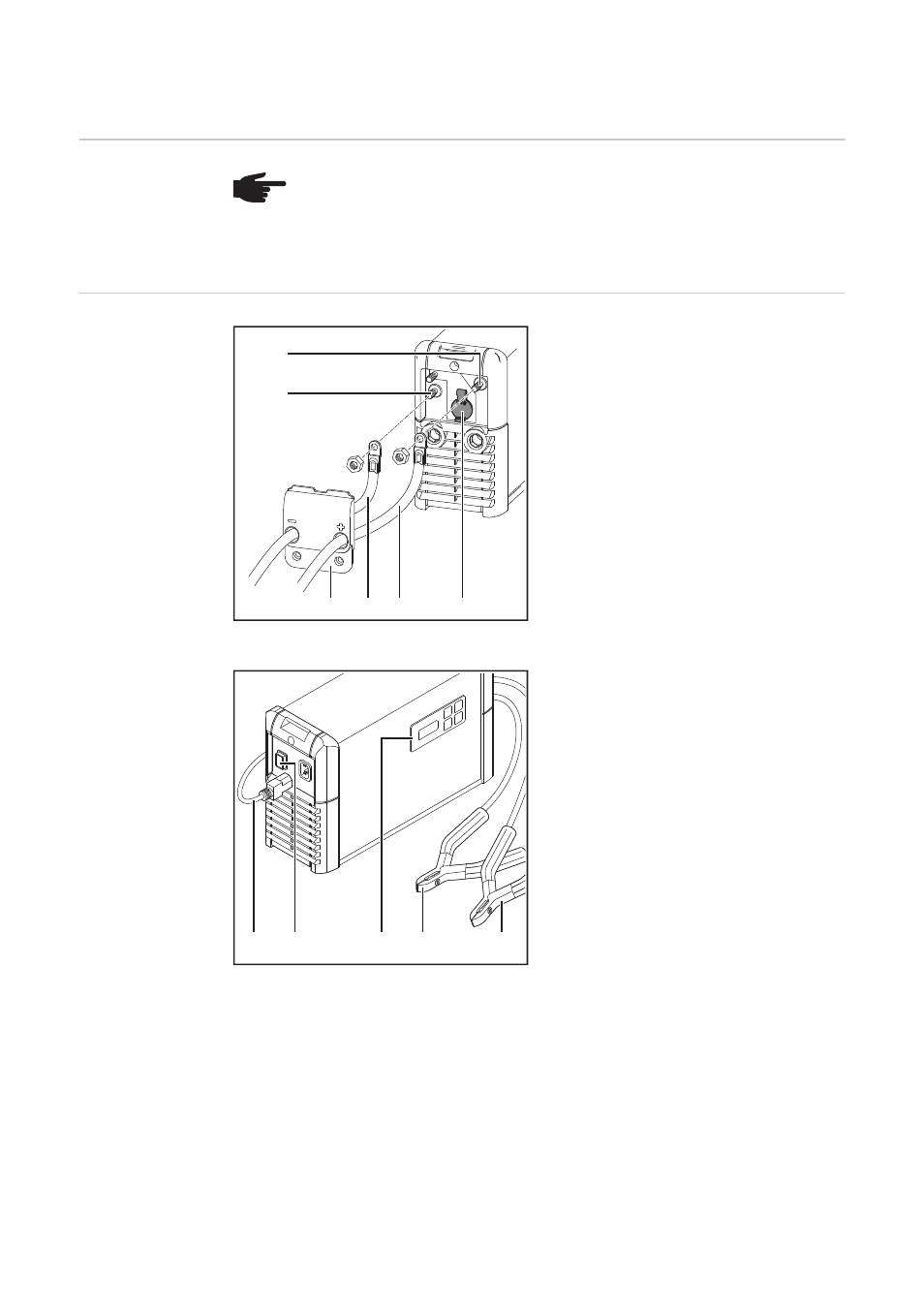

Elementi di comando e collegamenti
In generale
Elementi di co-
mando e attacchi
Lato anteriore
(1) Attacco a vite morsetto di carica (+)
(2) Attacco a vite morsetto di carica (-)
(3) Copertura presa USB
(4) Morsetto di carica (-) - nero
(5) Morsetto di carica (+) - rosso
(6) Presa USB
Per aggiornare il firmware.
Per maggiori informazioni, visitare il
sito Internet
http://www.fronius.com.
Lato posteriore
(7) Pannello di controllo
(8) Versione dell'apparecchio con in-
terruttore principale
(9) Cavo e spina di rete
AVVERTENZA! Il firmware potrebbe essere stato aggiornato, pertanto nell'appa-
recchio in uso possono essere disponibili funzioni non descritte in queste istruzio-
ni per l'uso o viceversa. Inoltre, le varie figure possono discostarsi leggermente
dagli elementi di comando presenti sull'apparecchio in uso. Il funzionamento è
tuttavia identico.
(1)
(2)
(3) (4) (5) (6)
(4) (5) (7) (8) (9)
