Elementy obsługi oraz przyłącza
Informacje ogól-
ne

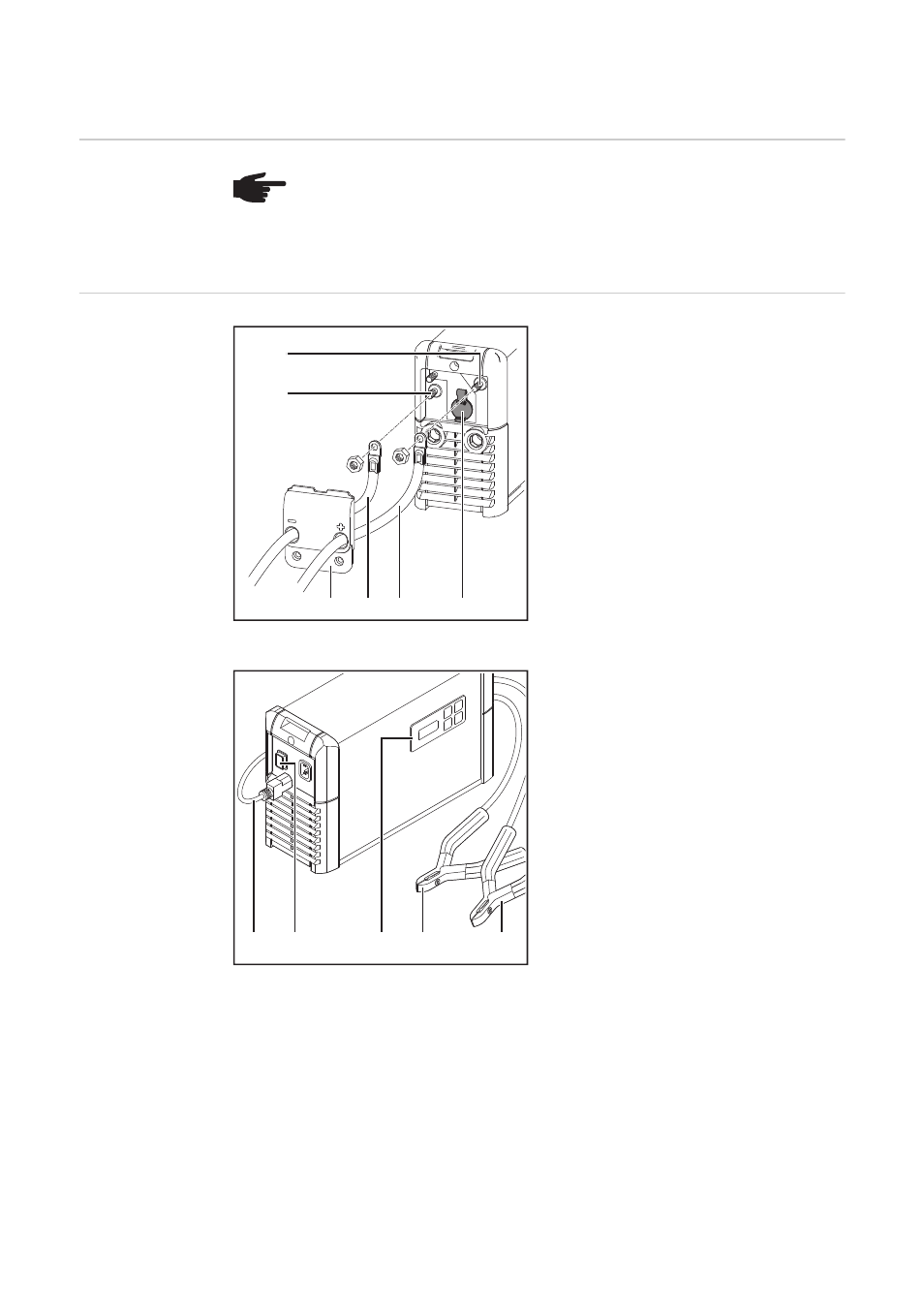

Elementy obsługi
oraz przyłącza
Ścianka przednia
(1)
Przyłącze śrubowe (+) zacisk
ładowania
(2)
Przyłącze śrubowe (-) zacisk
ładowania
(3)
Pokrywa złącza USB
(4)
(–) zacisk ładowania — czarny
(5)
(+) zacisk ładowania — czerwony
(6)
Złącze USB
do aktualizowania oprogramowania
sprzętowego
Więcej informacji można znaleźć w
Internecie na stronie
http://www.fronius.com
Ścianka tylna
(7)
Panel obsługi
(8)
Wersja urządzenia wyposażona w
główny wyłącznik urządzenia
(9)
Kabel zasilania / wtyczka zasilania
WSKAZÓWKA! Z powodu aktualizacji oprogramowania sprzętowego w danym
urządzeniu mogą być dostępne funkcje, które nie są opisane w Instrukcji obsługi
lub odwrotnie. Ponadto poszczególne ilustracje mogą nieznacznie różnić się od
elementów obsługi w danym urządzeniu. Sposób działania elementów obsługi
jest jednak identyczny.
(1)
(2)
(3) (4) (5)
(6)
(4)
(5)
(7)
(8)
(9)
