Collegamento dei
cavi di comunica-
zione dati RJ 45 a
Fronius String
Control 250/25
Collegamento dei
cavi di comunica-
zione dati multi-
polari a Fronius
String Control

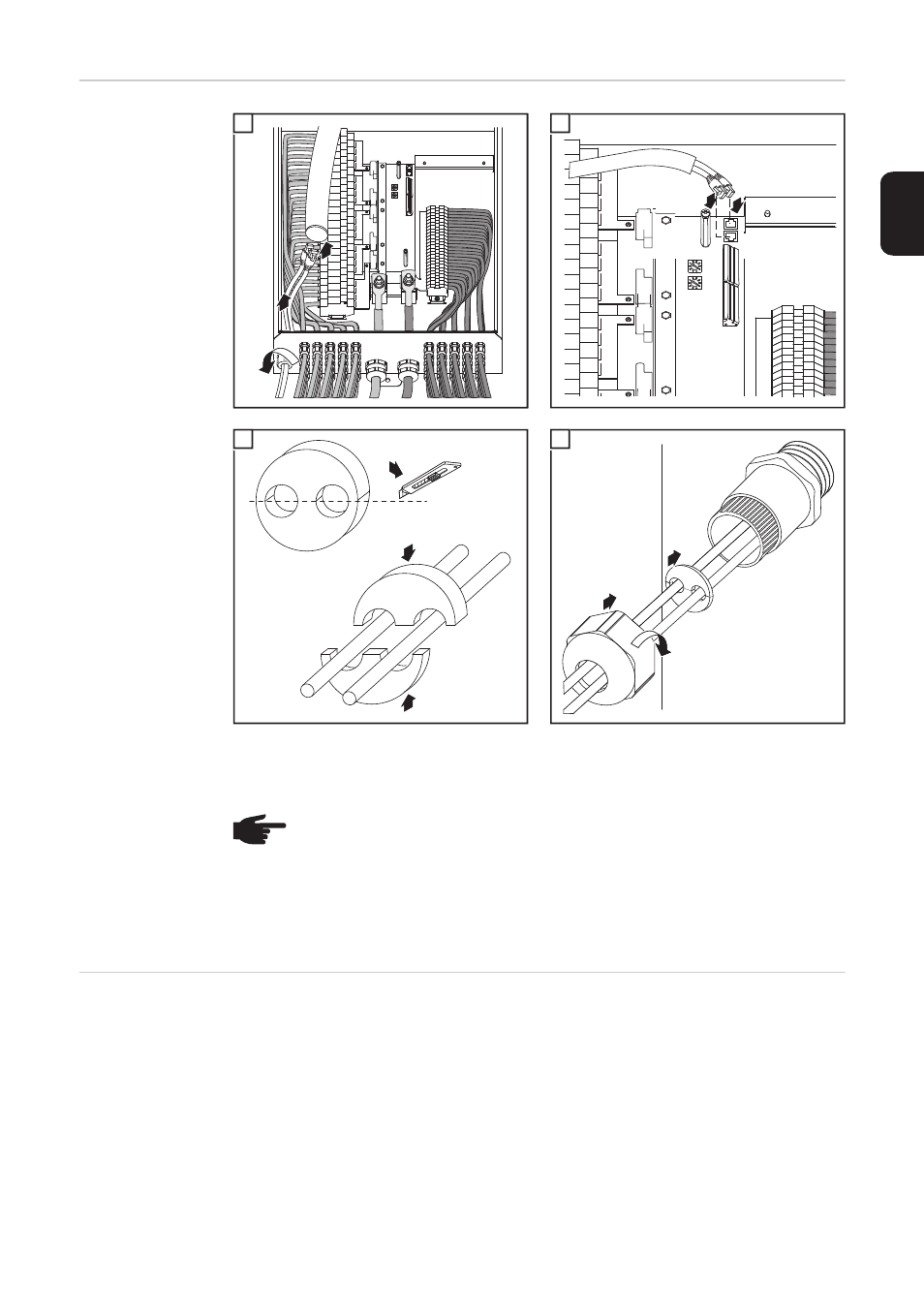

250/25 Se si utilizzano cavi di comunicazione dati multipolari con diametro massimo di 6 mm, i due
cavi vengono fatti passare attraverso l’inserto in gomma e l’apertura appositamente previ-
sta, come avviene per i cavi RJ 45.
Le operazioni seguenti si applicano ai cavi di comunicazione dati con diametro massimo
di 6 mm.
1
3
2
(1)
1
3
2
(1)
1
IN
1
2
OUT
(1)
2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
2
1
3
(2)
4
(1) Tubo flessibile in silicone
(2) Coppia di serraggio 5 Nm
AVVERTENZA! Se si collega un solo cavo di comunicazione dati a Fronius String
Control 250/25 (ad es., quando Fronius String Control 250/25 è l’ultimo compo-
nente all’interno di una Solar Net), procedere come segue:
-
Inserire la spina di chiusura (compresa nella fornitura di Fronius Datalogger)
nel connettore RJ 45 libero.
- Inserire la vite in plastica compresa nella fornitura di Fronius String Control
250/25 nell’apertura libera dell’inserto in gomma.
