63
IT
Montaggio dei raccordi a vite metrici su Fronius
String Control 250/25
Preparazione
In generale - Impiegare tanti raccordi a vite metrici quante sono le stringhe di moduli solari presenti;
inserire raccordi di chiusura a vite nelle posizioni vuote.
- Osservare la sequenza di inserimento dei raccordi a vite metrici: dal basso verso l’alto
e dall’esterno verso l’interno.
- Serrare i raccordi a vite e i raccordi di chiusura a vite metrici alla coppia di serraggio
indicata in base al loro formato.

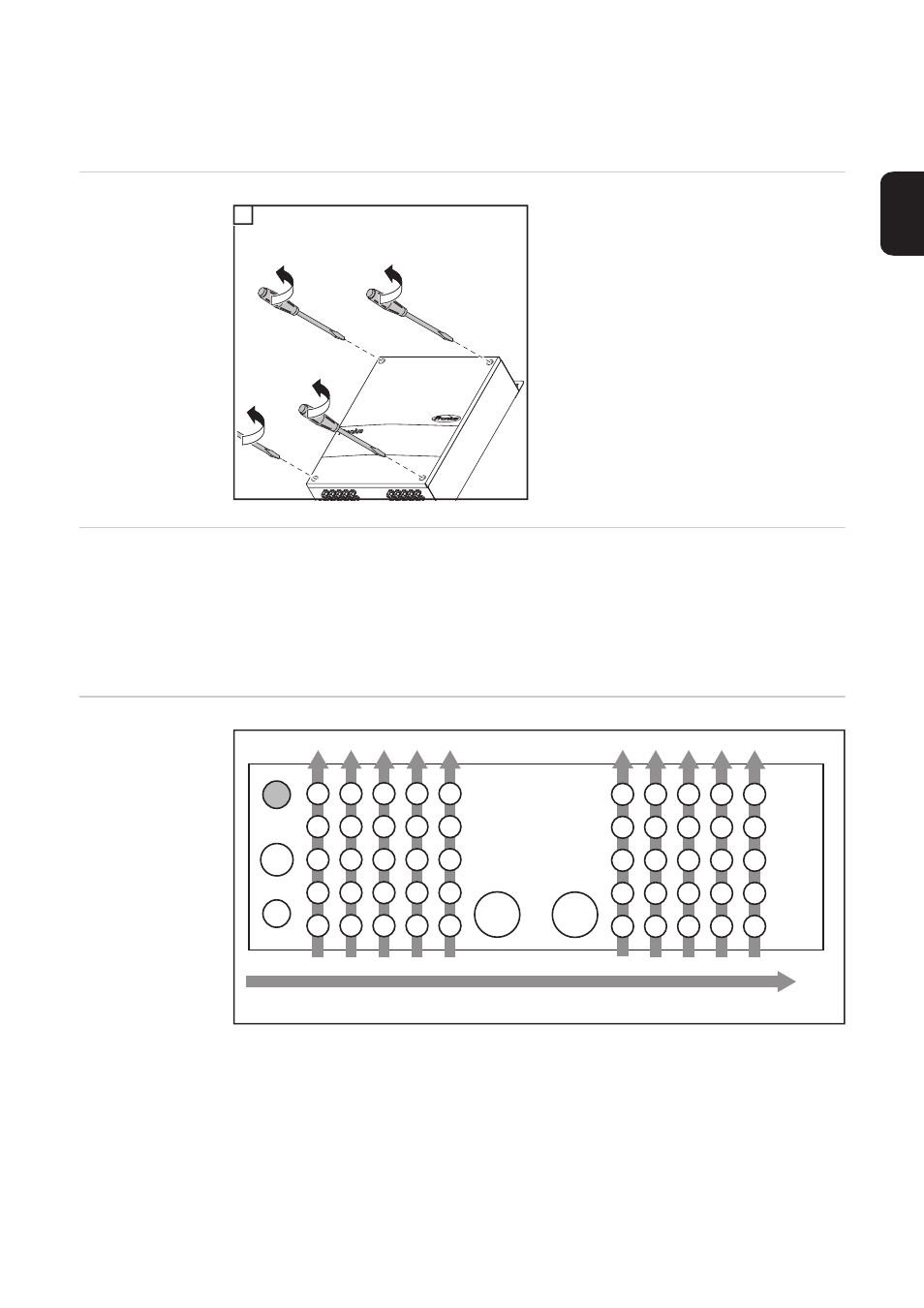

Sequenza consi-
gliata per l’inseri-
mento dei
raccordi a vite
metrici
1
1
1
1
1
* Solo con la protezione contro le sovratensioni opzionale come scarico per il cavo
di terra
31
35
32
33
34 54
1
27
3
4
5
6
2
7
8
28 29
30
M16
M25
M20*
M16
M32/M40 M32/M40
