Descripción del aparato
Seguridad
Descripción del
aparato Fronius
String Control
250/25

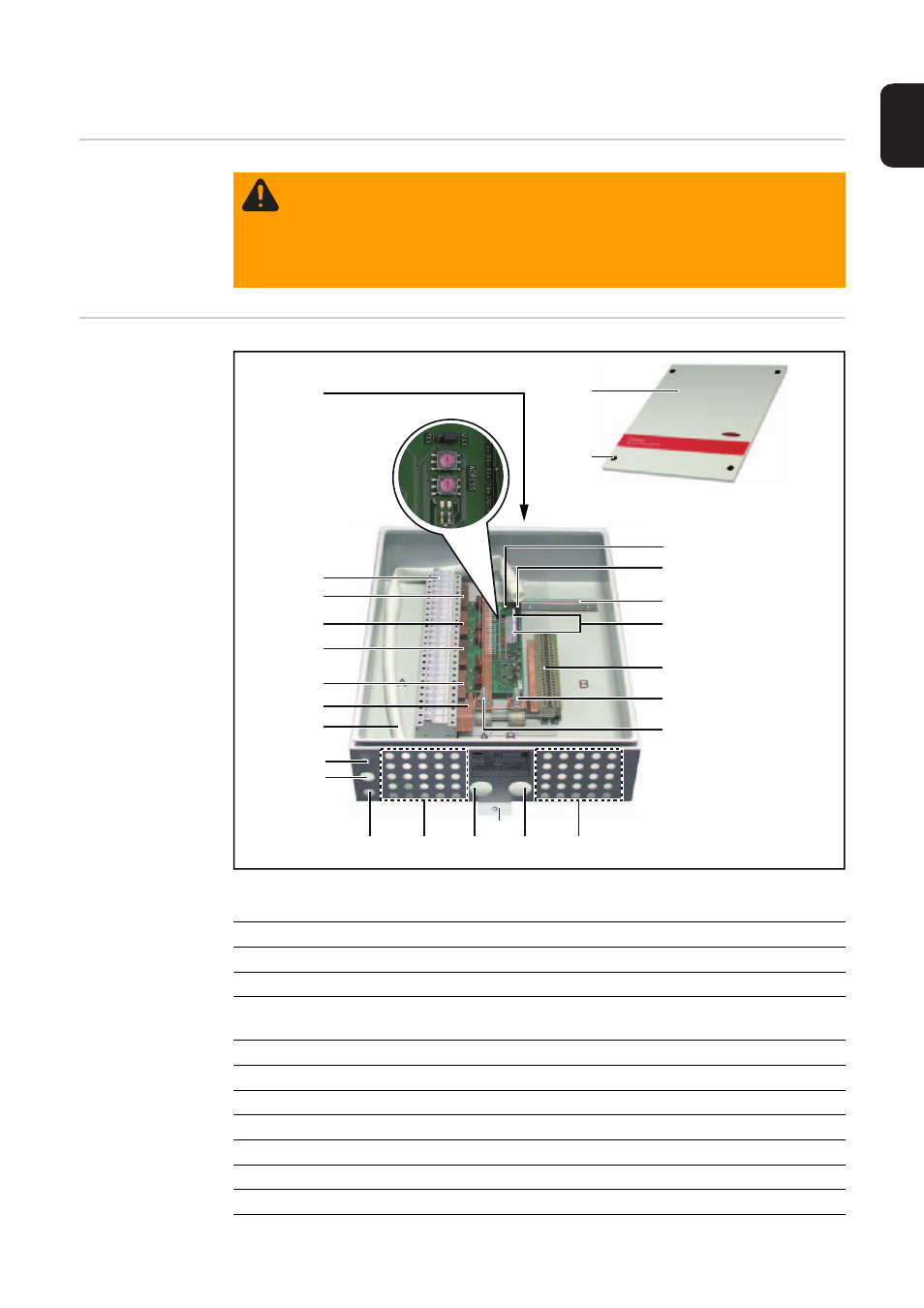

Fronius String Control 250/25
¡ADVERTENCIA! El manejo incorrecto puede causar graves daños personales
y materiales. No se deben utilizar las funciones descritas antes de haber leído y
comprendido, en su totalidad, los siguientes documentos:
-
Este manual de instrucciones.
-
Todos los manuales de instrucciones de los componentes del sistema, en
particular, las indicaciones de seguridad.
(24)
(23)
(18)
(22)
(20)
(19)
(9)
(11)
(10)
(8)
(7)
(6)
(5)
(4)
(3)
(26)
(25)
(2)
(1)
(17)
(21)
(13)
(14)
(12)
(15)
(16)
Pos.
Descripción
(1)
Saliente de montaje superior
(2)
Interruptor de dirección
(3)
Bornes de conexión con portafusibles para cables DC “IN”
Sección transversal de cable 2,5 - 10 mm²
*)
(4)
Canal de medición 5
(5)
Canal de medición 4
(6)
Canal de medición 3
(7)
Canal de medición 2
(8)
Canal de medición 1
(9)
Manguera de silicona, premontada en la protección contra contacto
(10)
Membrana de compensación de presión
