Electrosurgical Analyzer
Pruebas de la unidad quirúrgica con el analizador
21
Medición de la corriente de fuga con equipo de alta
frecuencia conectado a tierra
Con la unidad electroquirúrgica conectada a tierra, la
carga de prueba es de 200 ohmios, y la unidad
electroquirúrgica debe estar funcionando a la máxima
potencia. La configuración C de la prueba que se
muestra en la figura 8 cumple con IEC 601.2.2,
sec. 19.101a, prueba 1, fig. 102 y sec. 19.102,
adoptado por ANSI/AAMI HF18-2001.
erl013.eps

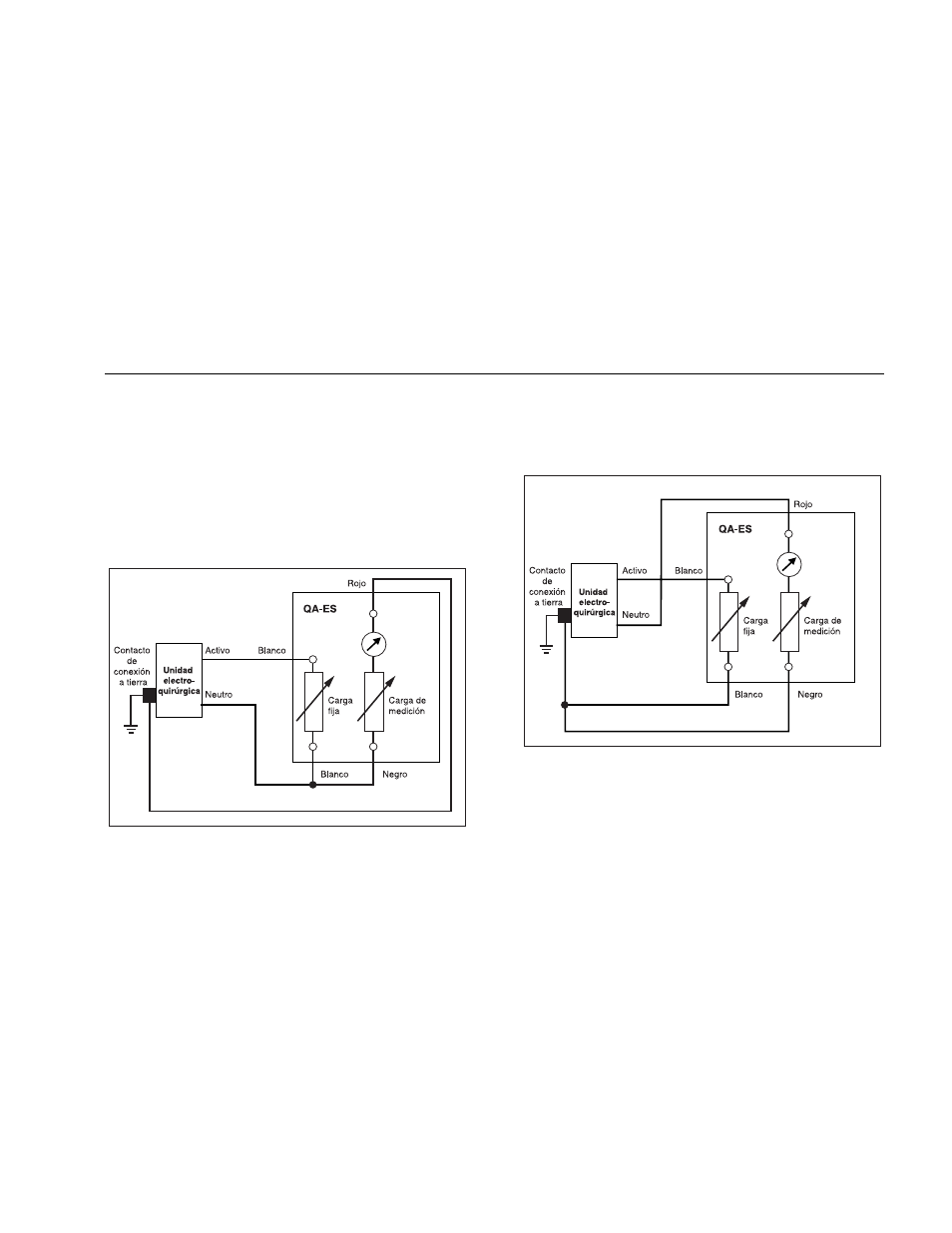

Figura 8. Configuración C de la prueba
La configuración D de la prueba que se muestra en
la figura 9 cumple con IEC 601.2.2, sec. 19.101a,
prueba 2, fig. 103 y sec. 19.102, adoptado por
ANSI/AAMI HF18-2001.
erl014.eps
Figura 9. Configuración D de la prueba
Prueba de la alarma de REM
La prueba de la alarma de REM (monitorización con
electrodo de retorno) asegura que la unidad
electroquirúrgica emita una alarma si la resistencia entre
los dos electrodos neutros supera su límite especificado.
