QA-ES II
Manual de uso
20

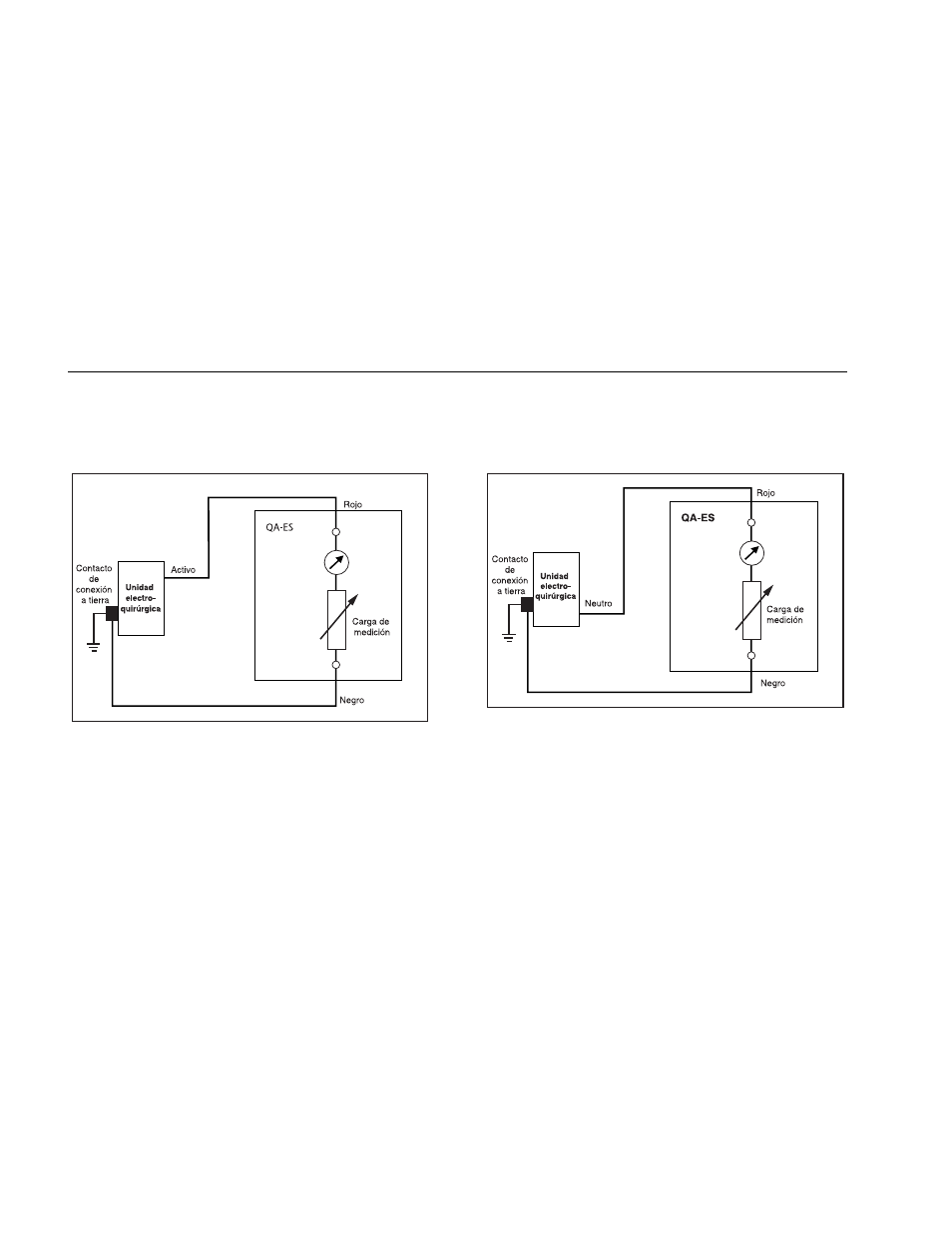

La configuración A de la prueba del electrodo activo
que se muestra en la figura 6 cumple con IEC 601.2.2,
sec. 19.101b, fig. 104 y sec. 19.102, adoptado por
ANSI/AAMI HF18-2001.
erl015.eps
Figura 6. Configuración A de la prueba
La configuración B de la prueba del electrodo neutro
que se muestra en la figura 7 cumple con IEC 601.2.2,
sec. 19.101b, fig. 104 y sec. 19.102, adoptado por
ANSI/AAMI HF18-2001.
erl016.eps
Figura 7. Configuración B de la prueba
