Electrosurgical Analyzer
Pruebas de la unidad quirúrgica con el analizador
15
Acceda a estas pruebas utilizando los pasos siguientes:
1. Pulse F2 hasta que aparezca un símbolo de
asterisco (*) después de “Mode” (Modo).
2. Gire la perilla del codificador hasta que aparezca en
la pantalla la prueba requerida, y luego pulse la tecla
Enter (Intro).
Pruebas de salida de potencia
Puede realizar pruebas de salida de potencia con el
analizador en los modos de funcionamiento continuo,
prueba individual o distribución de potencia. Estas
pruebas verifican las características de la salida de
potencia de la unidad electroquirúrgica y proporcionan
valores de corriente de salida de potencia (A), potencia
(W), tensión de pico a pico (V) y factor de cresta.
Las siguientes normas y diagrama de configuración se
aplican a cualquiera de los modos de prueba de salida
de potencia.
Nota
No reduzca la salida de potencia a más del valor
especificado en IEC 601-2-2, tercera edición
1998-09. La salida de potencia debe
encontrarse dentro del rango especificado en
ANSI/AAMI HF18-2001.

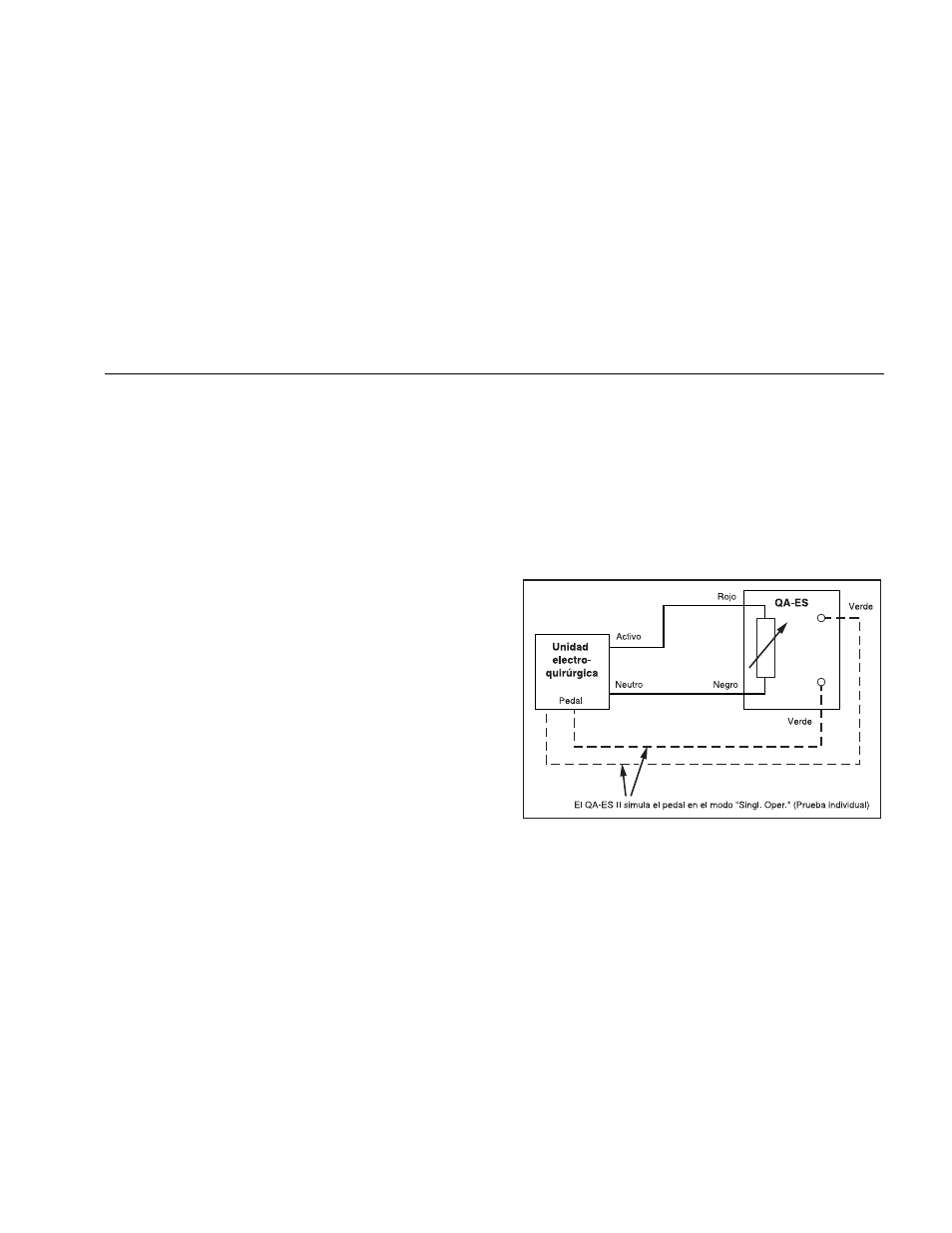

La figura 4 muestra una configuración de prueba para la
salida de potencia a la unidad electroquirúrgica utilizando
el activador del pedal del analizador. Puede utilizar las
mismas conexiones roja y negra con la unidad
electroquirúrgica activada mediante su pedal o mediante
el conmutador manual. Consulte la tabla 3 para conocer
los ajustes de la resistencia de carga.
W Advertencia
Ninguna sonda o accesorio suministrado con
el analizador está destinado para uso manual.
Configure el sistema y aléjese al activar la
ESU con el pedal.
erl012.eps
Figura 4. Prueba de salida de potencia de
la unidad electroquirúrgica
