SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Las cuchillas chipeadoras deberían tener una holgura de 1/16”
(1,6 mm) a 1/8” (3,2 mm) (Figura 5.2) respecto del bloque de la
chipeadora, ubicado dentro del bastidor en el borde inferior a la
toma del conducto de la chipeadora. Para regular la holgura de
las cuchillas, proceda como se indica:
1. Retire la protección inferior de la correa, la puerta de descarga,
la criba de descarga y la cubierta de acceso.
2. Afloje los manguitos roscados que sostienen la polea al eje
del rotor en la parte delantera.
3. Retire la cubierta del eje del rotor situada en la parte trasera
del eje del rotor.
4. Afloje los tornillos de fijación de los collarines de sujeción.
5. Use un punzón y un martillo para dar golpecitos en los
collarines de sujeción en dirección opuesta a la rotación
normal para que giren y se los pueda quitar.
6. Con una maza de caucho, dé golpecitos en el extremo del
eje del rotor para obtener una holgura de 1/16”(1,6 mm) a
1/8”(3,2 mm) . La holgura de la cuchilla se podrá ver a través
de la abertura de descarga. Gire el rotor y verifique la holgura
en todas las cuchillas chipeadoras.
7. Una vez que se haya establecido la holgura, los collarines
de sujeción deberán ser reposicionados para mantener el
ajuste. Deslice los collarines de sujeción sobre el cubo sobre
los cojinetes. Con un punzón y un martillo, gire los collarines
de sujeción en la dirección de la rotación del eje y fije los
collarines de sujeción con un golpe de martillo. Apriete los
tornillos de fijación del collarín de sujeción.
8. Afloje el manguito que sostiene la polea de la correa sobre
el eje del rotor. Mueva la polea sobre el eje de modo que
esté alineada directamente por debajo de la polea similar
situada sobre el eje del motor. El movimiento aplicado a la
polea deberá ser igual en magnitud y de sentido opuesto
que el aplicado al rotor.
9. Vuelva a colocar la cubierta del eje del rotor, la puerta de
descarga, la criba de descarga y la protección inferior de
la correa.

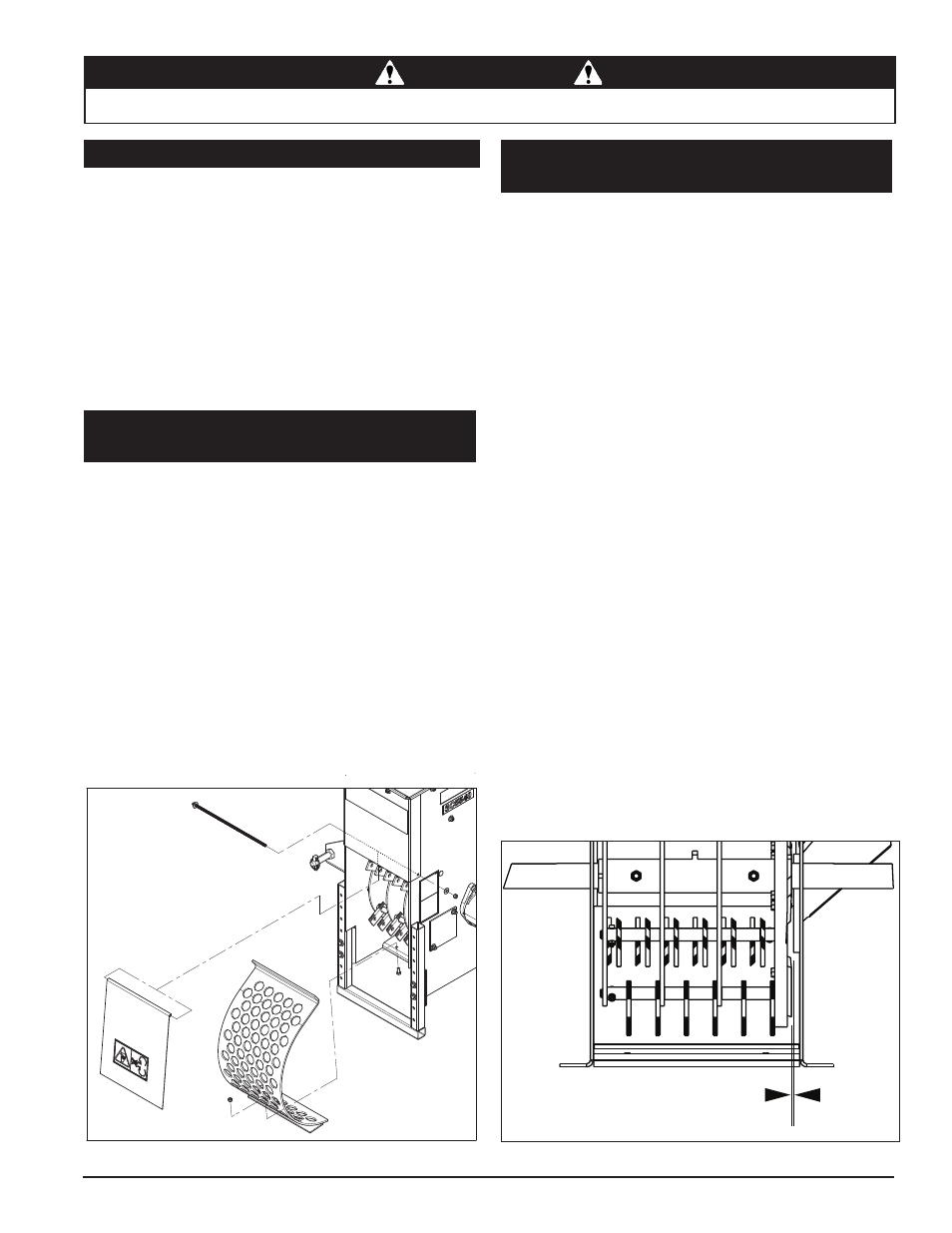

Figura 5.2 - Cuchilla chipeadora y holgura del bloque
PARA RETIRAR:
1. Retire la puerta de descarga quitando el perno de retención
que fija la puerta de descarga al cuerpo de la chipeadora.
2. Retire los dos pernos y tuercas de 5/16” (8 mm) x 3/4” (19
mm) que sujetan la criba de descarga al bastidor. Tire de la
parte inferior de la criba de descarga hacia afuera para girar
la criba retirándola del reborde.
PARA INSTALAR:
1. Coloque el reborde superior de la criba de reemplazo dentro
de la ranura del declive superior del cuerpo de la chipeadora
y gire la criba de modo que los agujeros de los pernos se
alineen con los agujeros en el cuerpo de la chipeadora.
Vuelva a instalar los pernos y aplíqueles un par de torsión
de 17 lb pie.
2. Reemplace la puerta de descarga.
1. Coloque una cuchilla en el rotor y fíjela con dos pernos de
5/16” (8 mm) x 1”(25 mm). Aplique un par de torsión de 25
lb pie. Repita la operación para las otras cuchillas.
2. Vuelva a instalar la criba de descarga colocando el reborde
superior de la criba dentro de la ranura situada debajo del
declive superior del cuerpo de la chipeadora y gire la criba
de modo que los agujeros de los pernos se alineen con los
agujeros del cuerpo de la chipeadora.
3. Sujete con dos pernos y tuercas de 5/16” (8 mm) x 3/4” (19
mm); aplique un par de torsión de 17 lb pie.
4. Vuelva a instalar la puerta / el conducto de descarga.
5.5 INSTALACIÓN DE LAS CUCHILLAS 5.7 ESTABLECIMIENTO DE HOLGURA EN
CUCHILLA CHIPEADORA
5.6 INSTALACIÓN/RETIRO DE LA CRIBA
DE DESCARGA
LUZ DE 1/16” (1,6
MM) - 1/8” (3,2 MM)
Figura 5.1 - Instalación/retiro de la criba de descarga
