CHIPEADORAS/TRITURADORAS DE 5 PULGADAS 6
Sección
FUNCIONES Y CONTROLES

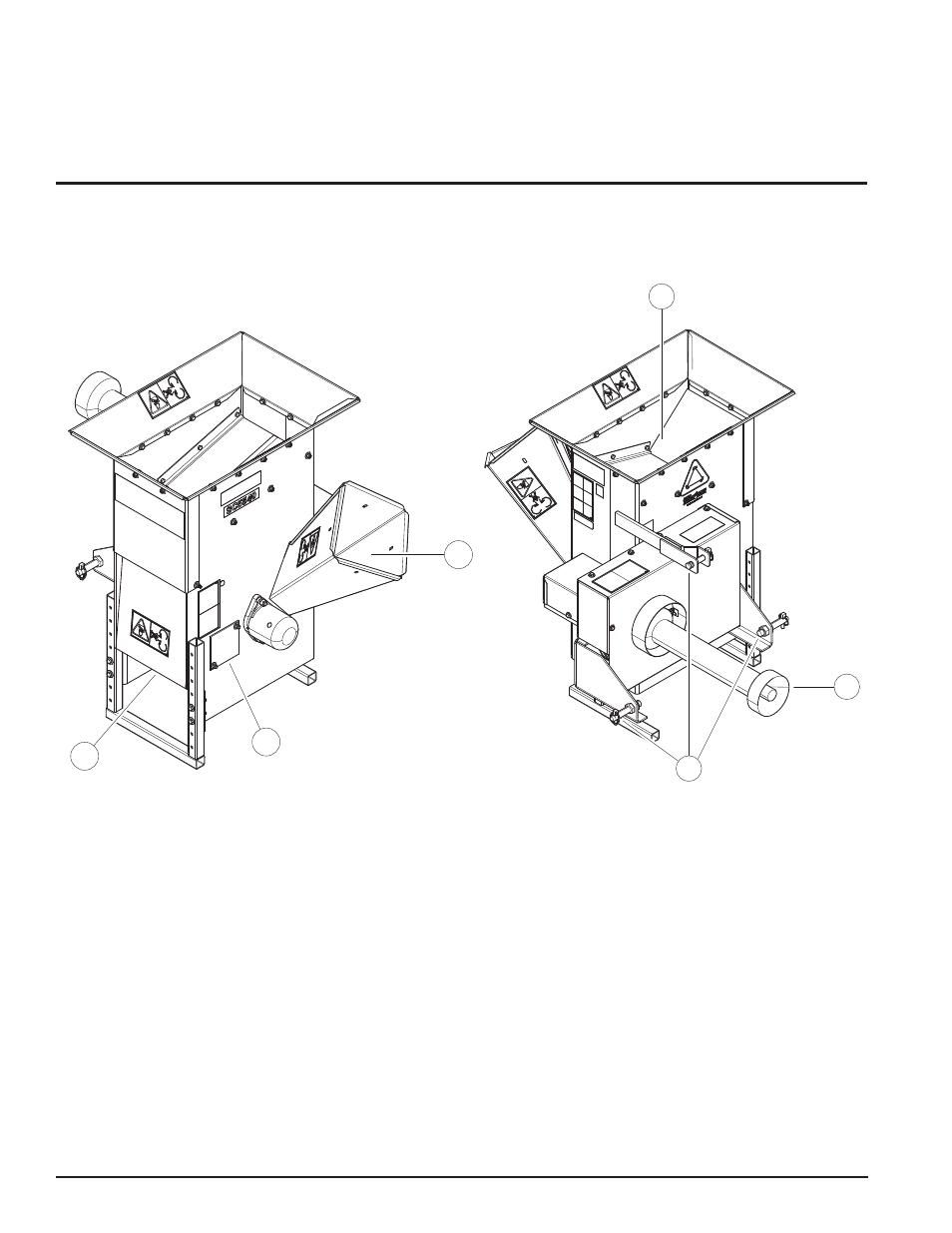

Al entender la operación de su máquina logrará resultados óptimos con su chipeadora/trituradora. Las siguientes descripciones
definen las funciones y controles de su máquina.
3
5. CONDUCTO DE LA TRITURADORA
Los materiales a ser triturados se introducen a través del
conducto de la trituradora hacia los cuchillos trituradores.
2. CONDUCTO DE LA CHIPEADORA
Los materiales a ser picados se introducen a través del conducto
de la chipeadora hacia las cuchillas chipeadoras.
6. CONEXIONES DE ENGANCHE DE TRES PUNTOS
Monte la chipeadora al tractor con las conexiones de enganche
de tres puntos. Conecte en forma directa para categorías 0 y 1.
Para los enganches categoría 2, se debe instalar un juego de
casquillos en las conexiones de tres puntos.
4. ÁRBOL DE PTO (TOMA DE FUERZA)
Conecta la PTO del tractor al árbol de accionamiento de la
chipeadora. Evite un ángulo mayor a 15 grados hacia arriba o
hacia abajo cuando la unidad está en uso.
3. PUERTA DE DESCARGA
El material picado y triturado sale a través de la puerta de descarga
hacia el suelo.
1. CUBIERTA DE ACCESO DE LA CUCHILLA
Retire esta cubierta para acceder a las cuchillas de la
chipeadora.
