CHIPEADORAS/TRITURADORAS DE 5 PULGADAS 10
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
1. Retire la puerta/el conducto de descarga quitando el perno
de retención que fija la puerta/el conducto de descarga al
cuerpo de la chipeadora.
2. Retire los dos pernos y tuercas de 5/16” (8 mm) x 3/4” (19
mm) que sujetan la criba de descarga al bastidor. Tire de la
parte inferior de la criba de descarga hacia afuera para girar
la criba retirándola del reborde.
3. Retire la cubierta de acceso sobre el lateral del conducto de
la chipeadora de la máquina.
4. Gire el rotor de modo que los pernos que sujetan la cuchilla
de la chipeadora estén accesibles.
5. Retire los dos pernos que sujetan la cuchilla al rotor. Repita
la operación para las otras cuchillas.

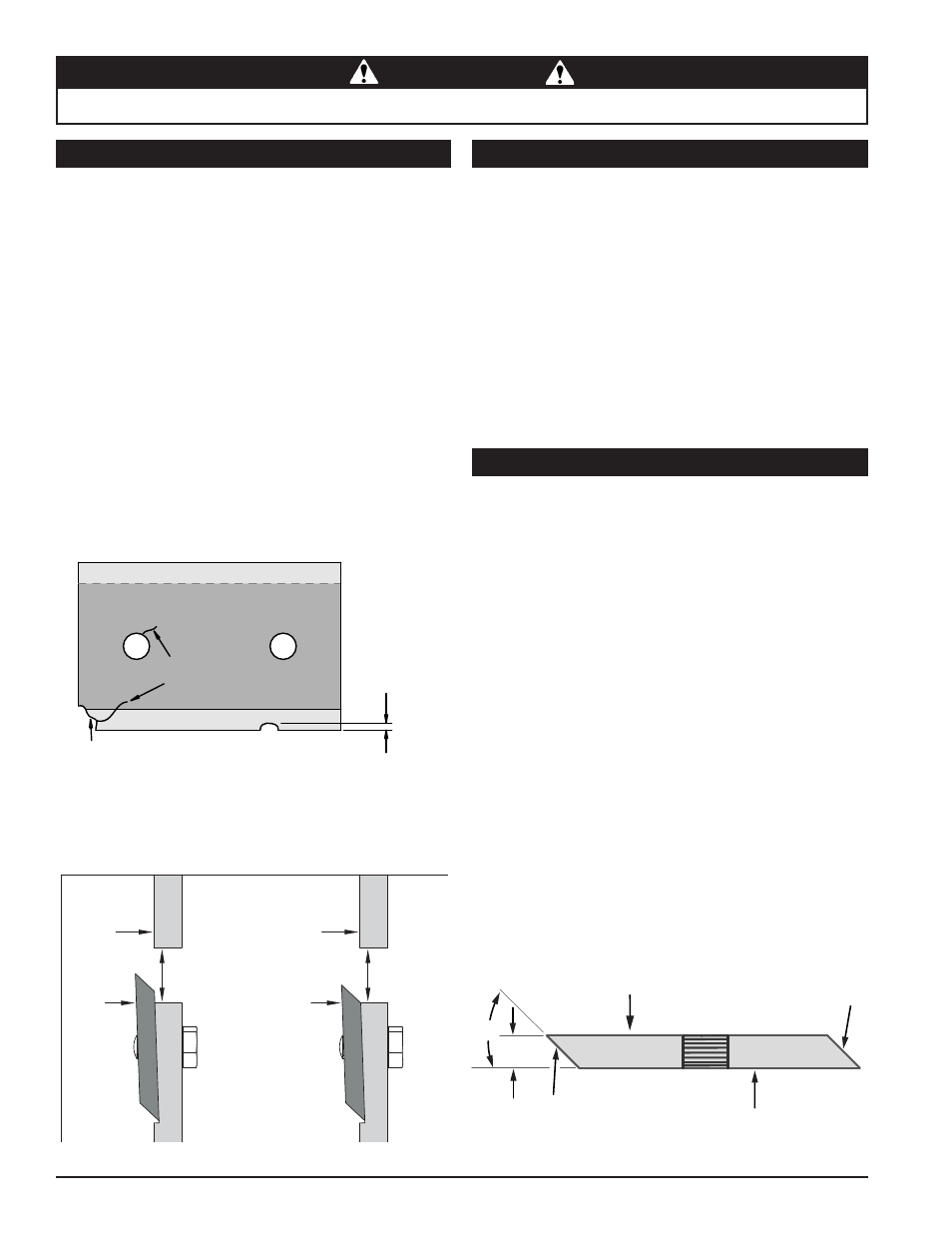

5.2 CUCHILLAS CHIPEADORAS 5.3 RETIRO DE LAS CUCHILLAS
5.4 AFILAMIENTO DE LAS CUCHILLAS
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
DISCO DE
CHIPEADORA
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
RANURA
DE PICADO
45°
.25
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA
5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al ingresar material en
la chipeadora.
• Las ramas de diámetro pequeño no se introducen solas.
• Los trozos se descargan de manera despareja o
presentan colas fibrosas, especialmente al trocear
ramas verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que 1/8”
(3 mm) (ver abajo).
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá
de la ranura troceadora (ver abajo).
Las cuchillas se pueden amolar en una amoladora de banco o
las puede amolar un profesional.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados (Figura 5.3). Asegúrese de
usar algún tipo de accesorio para sostener la cuchilla
correctamente en el ángulo adecuado.
3. Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
5. Retire la misma cantidad de cada cuchilla para mantener el
equilibrio del disco.
6. Las imperfecciones pequeñas tales como mellas, rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
7. Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá
de la abertura de la ranura chipeadora. Si no se extiende
más allá de la abertura, se deberán reemplazar las cuchillas.
