CHIPEADORA DE 5 PULGADAS
14
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.5 ESTABLECIMIENTO DE HOLGURA EN
LAS HOJAS
5. Retire la misma cantidad de cada cuchilla para mantener el
equilibrio del disco.
6. Las imperfecciones pequeñas tales como mellas, rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
7. Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá de
la abertura de la ranura chipeadora. Si no se extiende más allá
de la abertura, se deberán reemplazar las cuchillas.
5.6 AJUSTE /REEMPLAZO DE LA
CORREA DE ACCIONAMIENTO

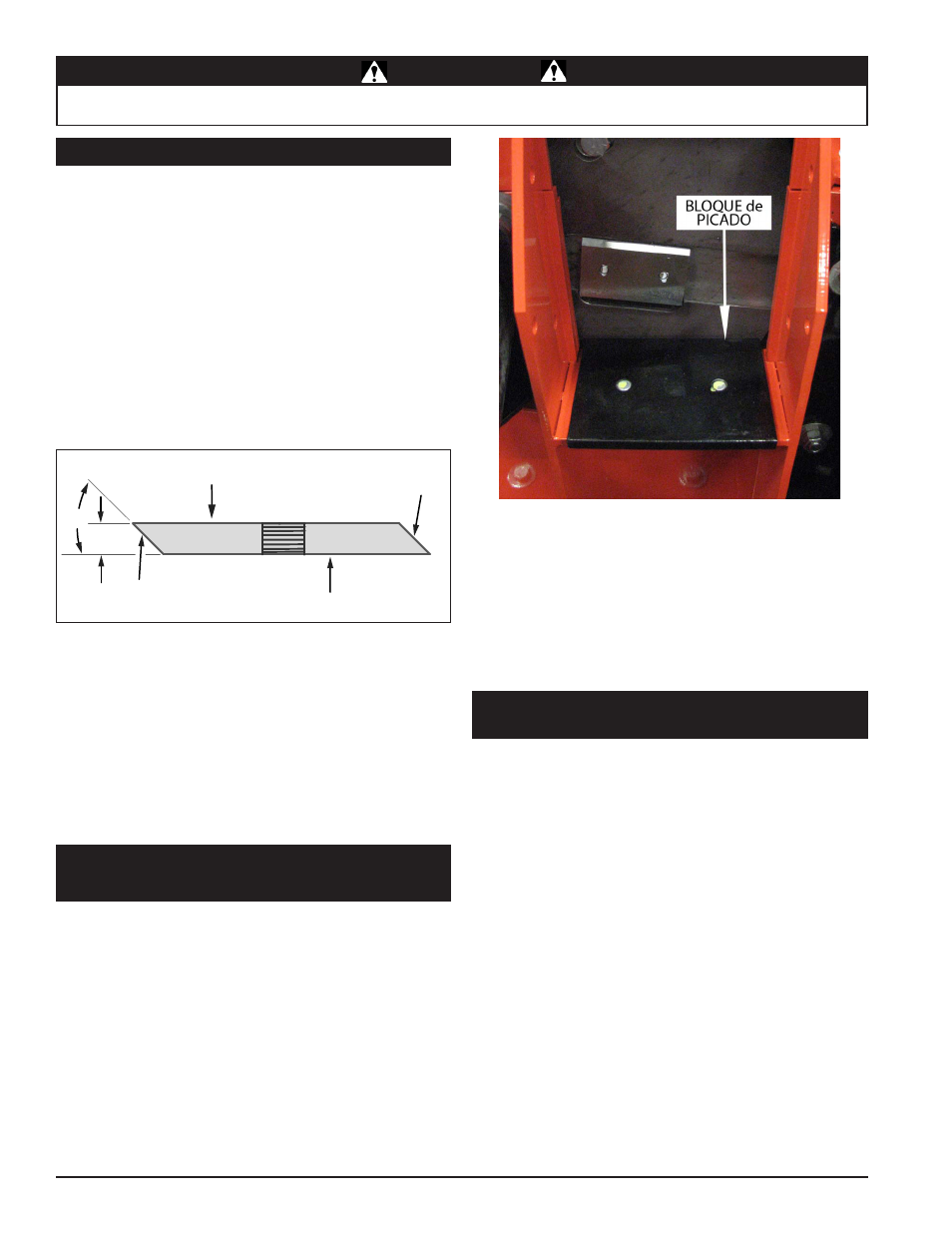

Figura 5.4, Ubicación del bloque de picado
Figura 5.3, Afilar la cuchilla
Verifique el estado de la correa de accionamiento anualmente o
después de cada 25 horas de operación, lo que ocurra primero.
Si la correa de accionamiento está agrietada, deshilachada o
gastada, reemplácela. Para reemplazar o ajustar la correa de
accionamiento, proceda como se indica:
1. Apague el motor y desconecte las bujías.
2. Retire la protección de la correa.
3. Retire las guías de la correa del motor.
4. Alivie la tensión de la correa de accionamiento desplazando
la manija del embrague hacia la posición ARRANQUE, y
retire el conjunto de la polea loca de la correa.
5. Si fuese necesaria más holgura en la correa de accionamiento
para quitar la correa, afloje los pernos delanteros y posteriores
situados en la placa de montaje del motor (ver abajo),
juntamente con los dos pernos de fijación del motor situados
debajo de la protección de la correa. Vea la figura 5.5.
6. Luego retire la correa de accionamiento de las poleas.
Las hojas chipeadoras deberían tener una holgura de 1/16
pulgada (2 mm) a 1/8 pulgada (3 mm) respecto del bloque. Revise
la holgura cada 8 horas de operación y ajústela si es necesario.
El bloque de picado es reversible. Los cuatro lados del bloque
se pueden usar para astillar.
Para ajustar el bloque de picado:
1. Levante la cubierta de acceso al rotor y expóngalo. Afloje
los dos pernos de 1/2 pulg. (13 mm) que sujetan el bloque
de picado al bastidor.
2. Mida la holgura que hay entre la hoja chipeadora y el bloque
de picado desde el interior de la caja.
3. Ajuste hacia adentro o hacia afuera hasta lograr la medida
deseada.
5.4 AFILAMIENTO DE LAS CUCHILLAS
Las cuchillas se pueden amolar en una amoladora de banco o
las puede amolar un profesional.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados. Asegúrese de usar algún tipo
de accesorio para sostener la cuchilla correctamente en el
ángulo adecuado.
3. Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
45°
.25
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
NO AFILAR
SUPERFICIE DE MONTAJE
SUPERFICIE
AFILADA
4. Aplique un par motor de 75 lb-pie a los pernos del bloque de
picado. Asegúrese de que todas las hojas tienen una holgura
de 1/16 pulg. (2 mm) a 3/16 pulg. (5 mm) con respecto al
bloque antes de ponerlas en funcionamiento.
Si el filo del bloque de picado está dañado o gastado en forma
despareja, retire los dos pernos que sujetan el bloque y use uno
de los otros tres filos. Regule a la medida correcta.
