CHIPEADORA DE 5 PULGADAS
6
Sección
MONTAJE
2
2.2 FIJACIÓN DEL ENGANCHE DEL
REMOLQUE
2.1 FIJACIÓN DE LAS RUEDAS DEL
REMOLQUE
2.3 FIJACIÓN DEL CONDUCTO DE LA
CHIPEADORA
NOTA
Para algunos modelos, el distribuidor suministra conjuntos
de eje, ruedas y enganche y éstos pueden diferir de las
ilustraciones que aparecen en este manual.
1. Apoye una rueda en un cubo y alinee los agujeros de la rueda
con los pasadores del cubo.
2. Rosque los pernos de la rueda en los pasadores del cubo
y aplique un par de torsión de 75 lb-pie. Siga un patrón en
forma de cruz al apretar los pernos de la rueda.
3. Repita la operación para la otra rueda.
1. En primer lugar, fije la barra de enganche (10) al canal del
enganche de la parte inferior del remolque con dos pernos
de 3/8 pulg. (10 mm) x 3 1/4 pulg. (83 mm) (1), arandelas (2)
y tuercas con cubierta de nylon(3), y uno pernos de 3/8 pulg.
(10 mm) x 3 pulg. (76 mm)(4), dos arandelas (2) y tuercas
con cubierta de nylon (3) (Figura 2.1).
2. NOTA: Se utilizará tres abrazadera (8) con revestimiento para
montar y encaminar el arnés de cableado (Figura 2.1 y 2.3).
Coloque el arnés de cableado antes de fijar la abrazaderas
en su lugar sobre el pernos. Vea la figura 2.1 y 2.3 para ubicar
la abrazaderas y los detalles de montaje.
3. A continuación, coloque las dos placas de enganche (5)
sobre el eje y fíjelas a la barra de enganche con dos pernos
de ½ (13 mm) x 3 ¼ pulg. (83 mm)(6), quatro arandelas (7)
y dos tuercas de centrado (9) como se ilustra en la Figura
2.1 y 2.2.

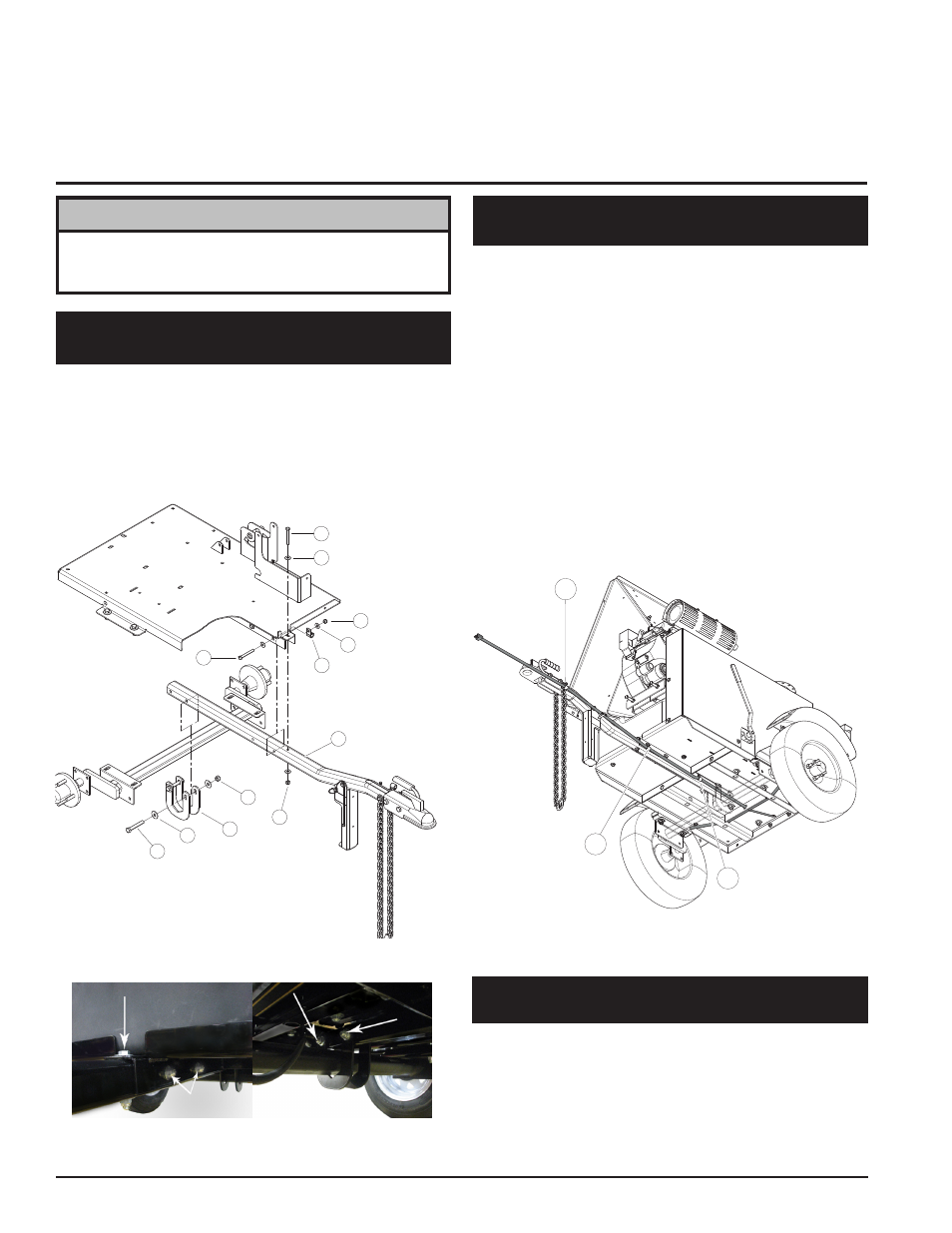

Figura 2.1, El enganche de remolque de la Asamblea
Figura 2.2, El enganche del poste lugares cerrojo
1. Utilice un soporte o aparejo para sostener el conducto de la
chipeadora en su lugar sobre el bastidor de ésta.
2. Monte el conducto a la caja de la chipeadora con seis pernos
con cabeza de hongo de 3/8 pulg. (10 mm) x 1 pulg. (25 mm),
arandelas y tuercas con cubierta de nylon.
Figura 2.3, Mazos de cables de enrutamiento (conforme con
las normas de CE)
8
8
8
9
6
7
1
5
8
4
2
2
3
3
10
