MONTAJE
2.4 FIJACIÓN DEL TUBO DE DESCARGA

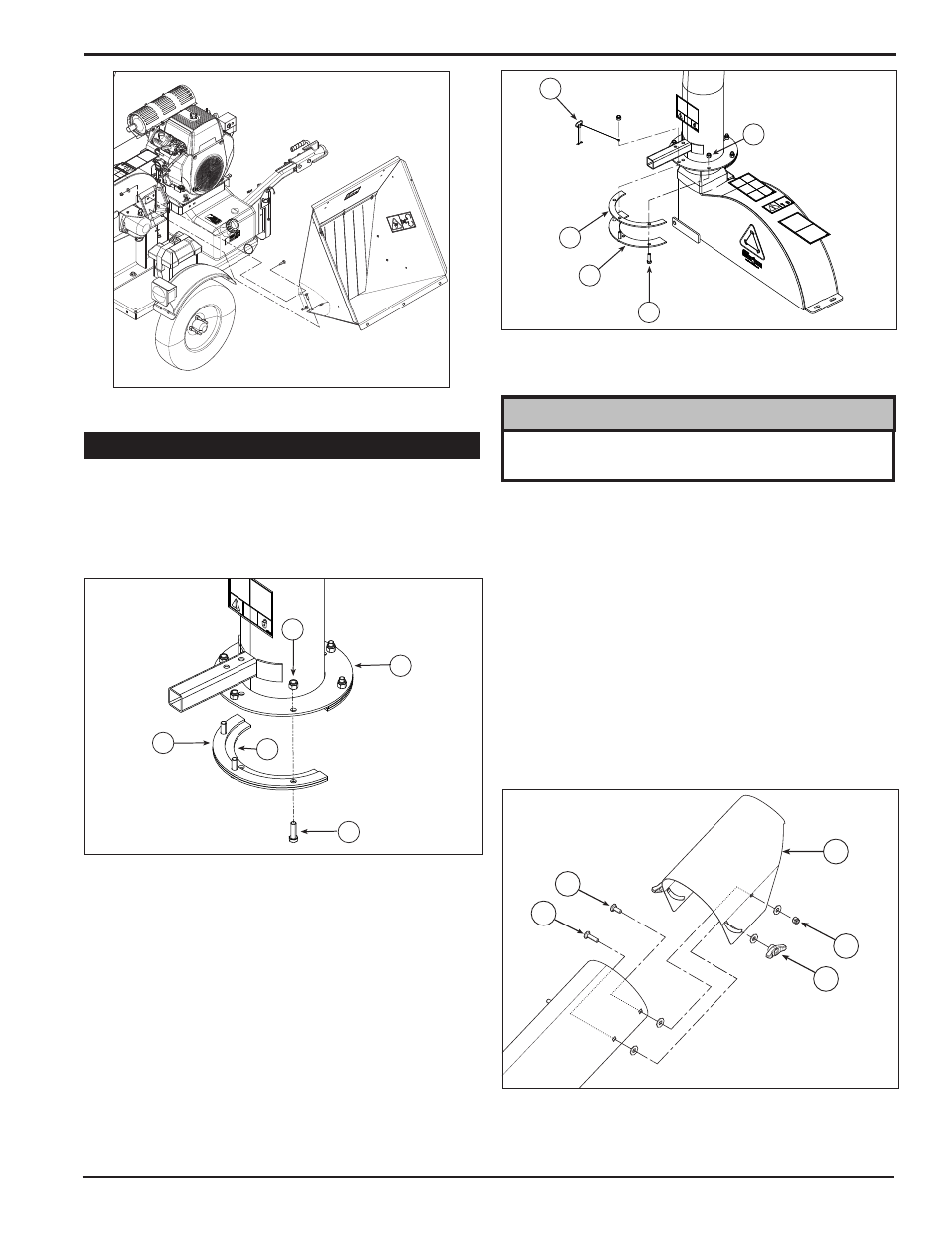

Figura 2.4, Monte el conducto a la caja de la chipeadora
Figura 2.7, Fijación del tubo de descarga
1. Coloque un anillo de fijación (1) y un anillo de intermediario(2)
a la base del tubo de descarga(3) con tres pernos(4) de 3/8
x 1 ¼ pulg. (10 mm x 32 mm) y tuercas con cubierta de
nylon(5). Apriete dejando un espacio libre de 1/16 pulg. (2
mm) para ayudar en el montaje a la brida. Ver Figura 2.5
Figura 2.5, Fijación del conducto de la chipeadora
y soporte del conducto
Figura 2.6, Fijación del conducto de la chipeadora
y soporte del conducto
2. Deslice el tubo en la brida de montaje del bastidor de la
chipeadora. La abrazadera de descarga(1) debe deslizarse
debajo del reborde de la brida. Apriete los pernos y las tuercas
para asegurarla.
3. Instale la segunda mitad del intermediario (2) y el anillo de
fijación (1) en el tubo de descarga con pernos (4) de 3/8 x 1 ¼
pulg. (10 mm x 32 mm) y tuercas con cubierta de nylon (5).
4. Enganche el amarre con el pin de descarga (11), como se
muestra en la Figura 2.6.
5. Lubrique el conducto aplicando grasa a la boquilla de engrase
situada en la base del conducto. Gire el conducto y aplique
grasa hasta que el conducto gire libremente.
6. Gire el tubo 360 grados y bloquéelo en su sitio con la
clavija de bloqueo para asegurarse de que esté montado
correctamente.
7. Fije el deflector de descarga (6) al tubo de descarga. Conecte
el deflector con dos pernos (7) de 5/16 x 1 ¼ pulg. (8 mm x 32
mm) a través del orificio inferior del tubo de descarga. Pase
estos pernos por el interior del tubo, la arandela, el deflector,
la arandela y luego la perilla (8).
8. Termine de fijar el deflector al tubo con dos pernos (9) de
5/16 x 1 pulg. (8 mm x 25 mm) a través del agujero del fondo
del tubo de descarga y asegúrelo con arandelas y tuercas
(10) de 5/16 (8 mm).
Mantenga las tuercas apretadas como sea posible al tiempo
que permite el tubo de descarga que giran libremente.
