9

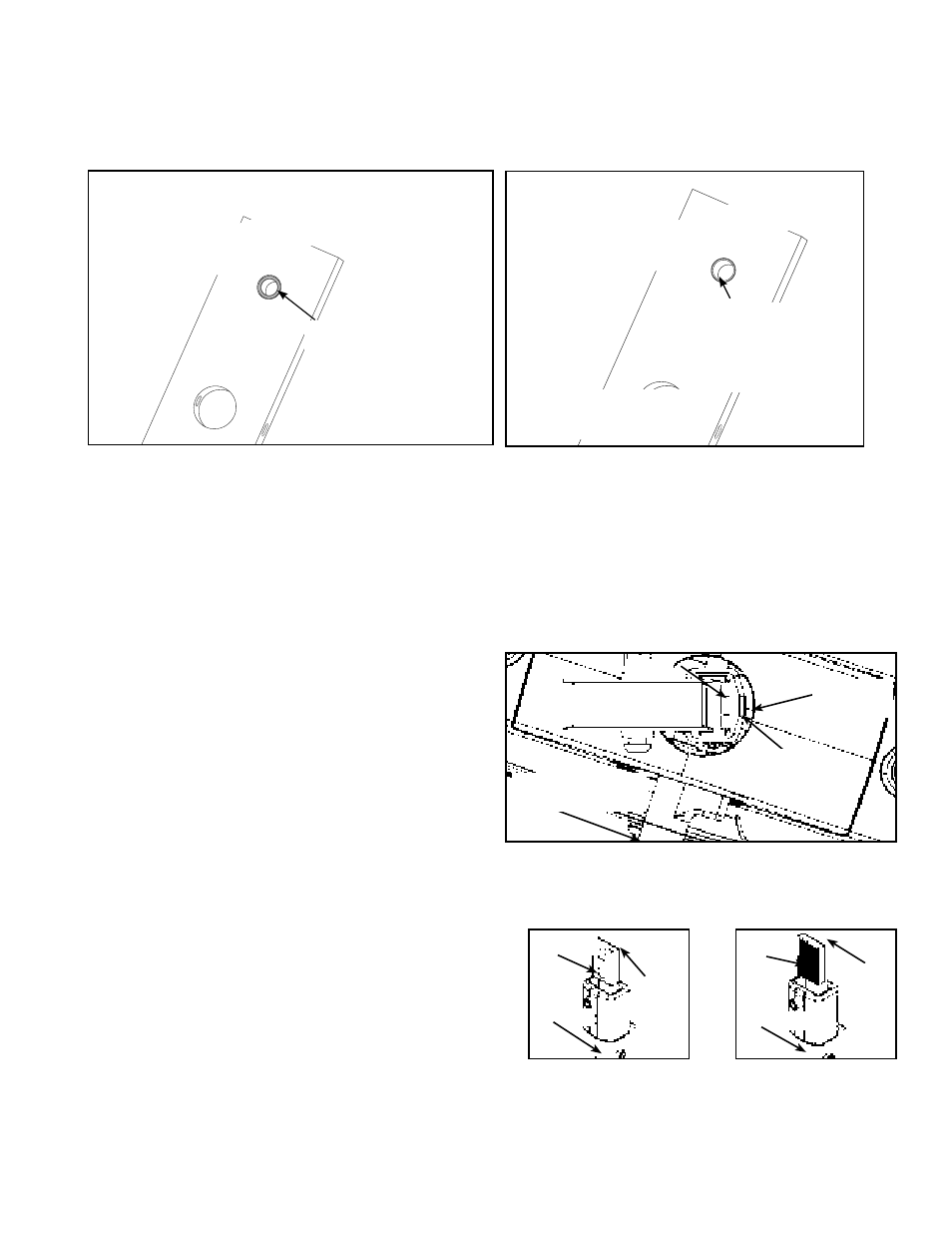

H. Instalar cuidadosamente cada placa una del peso en a tiempo. NOTA: Al instalar las pesas, colóquelas de manera
que los bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo.
Observe las Figuras 6A y 6B.
I. Resbalar el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior de la
barra de guía).
K. Barra de guía del aumento para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y el broche de presión más bajo seguro anillo. Repetir los pasos 6J - 6L para el otro barra de guía.
7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa de
la polea acorchetar y después encaminar el extremo de la
correa abajo al peso superior.
B. Resbalar la correa a través de ranura en abrazadera de la
correa.
C. Verificar que sea la abrazadera de la correa en el peso
superior colocado correctamente con la polea superior.
NOTA: La correa debe tener una trayectoria recta del polea
a la abrazadera de la correa. Véase El Figura 7. NOTA: El
cuadro 7 demuestra la visión superior, miran do de polea
superior abajo a la placa superior.
D. Verificar que la correa y el relleno estén instala dos
correctamente, como demostrado en la figura 8A. NOTA: No
instalar insertar al revés según lo demostrado en la figura
8B.
Figura 7
Incremento Peso
Ajuste Perilla
Correa
Tornillo de
presión
Relleno
Vástago
Correa
Relleno
Vástago
Relleno
Correa
Figura 8A Figura 8B
Polea Superior
Encaminamiento correcta
de la correa
Encaminamiento
incorrecta de la correa
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 6A Figura 6B
