8
C. Mover cuidadosamente cada mitad a través del umbral a la localización deseada.
D. Con una ayudante, unir cuidadosamente cada mitad juntos que usa los seis BHSCS quitada en el paso 4B.
Véase El Figura 1.
E. Continuar encendido con el paso 5B.
5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de un 3/4".
B. Poner cuidadosamente los pies de goma (provistos de la
máquina) en cada pie del bastidor.
C. Cortar el lazo del envío que asegura el peso superior.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior y quitar cuidadosamente la cubierta.
Véase El Figura 2.
F. Aflojar los tornillos del fondo dos demostrados en figura 3.
NOTA: No quitar los dos inferiores tornillos.
G. Quitar asegurar superior de dos tornillos mover hacia atrás
el montaje de la cubierta. Véase El Figura 4.
H. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitar.
6. Instalar el apilado del peso.
A. Observar cómo son los pesos del incremento instalado.
B. Con una ayudante llevando a cabo el incremento los pesos,
mueven la perilla de ajuste a 0 las libras y quitan los seis
pesos del incremento (tres cada lado).
C. Usar los alicates de un anillo rápido externos, quita el anillo
rápido superior a partir del uno de la guía las barras y bajan
cuidadosamente la barra de guía. Ver Figura 5.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra
de guía. Repetir los pasos 6C y 6D para quitar ambos anillos
rápidos de otro barra de guía.
E. Si es posible, barras de guía magras hacia fuera, lejos de
la máquina para proporcionar el la mayoría sitio para instalar
las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y
fijarla cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras
de guía. Lubricar con la capa ligera de medio cargar el aceite
de motor automotor.

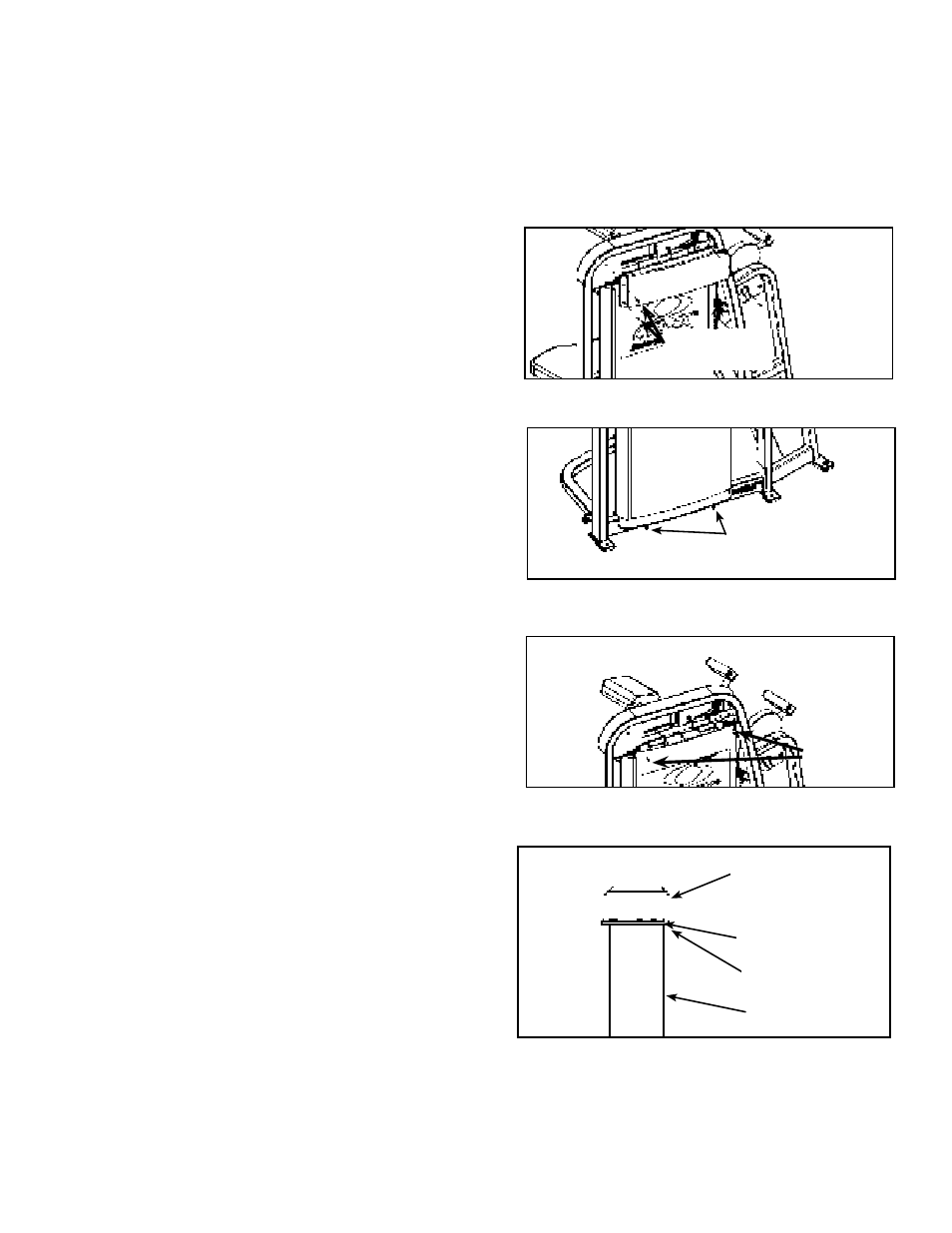

Figura 2
Cabeza Phillips
Tornillo (3)
Figura 3
Tornillo
Figura 4
Tornillo
Figura 5
Anillo rápido superior
Capítulo
Arandela de la onda
Bajar el anillo rápido
Barra de guía
