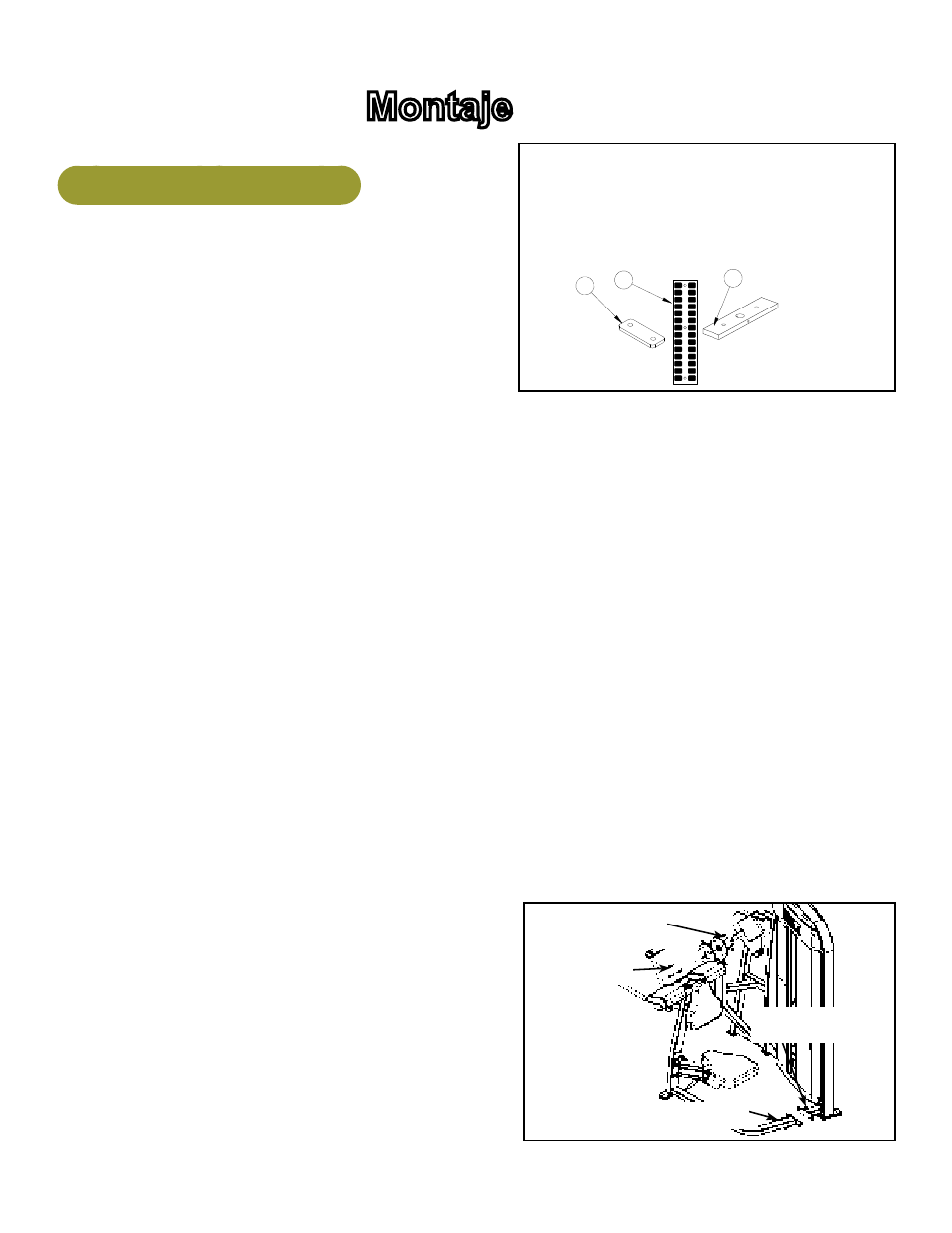

Montaje
Herramientas Requeridas
• llave Allen del 7/32"
• llave del 9/16"
• zócalo o llave del 3/4"
• Alicates de anillo rápido externos
• Destornillador Phillips
• Aceite de motor automotor medio del peso
• Llave de torsión
NOTA: Requerirán a dos personas para este procedimiento.
NOTA: Es la responsabilidad de la facilidad owner/owner del equipo
asegurarse de que hay separación apropiada alrededor de
cada máquina a tener en cuenta uso seguro y paso
1. Leer y entender todas las instrucciones a fondo antes de comenzar cualesquiera
de los procedimientos enumerados en esta hoja de instrucción.
2. Verificar que usted haya recibido la configuración apropiada..
A. Verificar que usted recibiera la máquina correcta del color que usted pidió.
B. Compruebe que recibió 9 pesas y etiquetas para las mismas.
C. Verificar que usted recibiera el manual de Cybex del águila del brazo del dueño del enrollamiento.
D. Verificar que usted recibiera la hoja de la garantía.
3. Moverse a la localización deseada.
A. Observar las dimensiones de la máquina:
Marcha lenta - 58 L x 41 W x 58 H (pulgadas)
147.32 L x 104.14 W x 147.32 H (cm)
En el uso - 58 L x 41 W x 58 H (pulgadas)
147.32 L x 104.14 W x 147.32 H (cm)
Peso de la máquina (con el apilado del peso) - 501 libras. (227.24 kilogramos)
B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.
C. Si los ajustes de la máquina a través del doorway(s), mueven la máquina a la localización deseada y saltan al
paso 5.
D. Si las pilas de pesas necesitan instalarse, diríjase al paso 6.
E. Si la máquina no cabe a través del doorway(s) después ve el
paso 4.
4. Instrucciones Del Umbral.
NOTA: Si sus ajustes de la máquina a través del umbral entonces saltan
el paso 4. Si usted trabaja a máquina no cabe a través del umbral
después realiza el paso 4.
A. Quitar cuidadosamente cada (estándar) ayuda cónica del envío
usando zócalo o llave de un 3/4".
B. Con una ayudante, quitar cuidadosamente los seis tornillos
de casquillo principales del zócalo del botón (BHSCS) que
aseguran las dos mitades del bastidor. Véase El Cuadro 1.
Figura 1
BHSCS (4)
BHSCS (2)
Tuerca de
fijación (4)
Tuerca de
fijación (2)
3
130.5
270 121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1
4 11090-392 PIES DE GOMA
2 1 12000-560 La CALCOMANIA, CARGA
(30 - 290) )
3 9 4000C101 WEIGHT STACK PLATE
iTeM QTY pArT nO. DesCripTiOn
