Eleve y mueva la unidad
 Extraiga los pernos grandes y los refuerzos de transporte. Esta vez, guarde el material
de embalaje en los brazos de unión. De esta forma, la pintura estará protegida de arañazos
durante el montaje.
 6XMHWH¿UPHPHQWHFDGDSDWDGHVRSRUWHSRVWHULRU\OHYiQWHODVFRQXQDSHUVRQDDFDGDODGR
 Levante las patas de soporte posteriores de la parte inferior siguiendo métodos de
levantamiento adecuados, de modo que las ruedas delanteras de transporte puedan
rodar por el suelo.
 Mueva la unidad a la ubicación deseada.
 %DMHODVSDWDVGHVRSRUWHSRVWHULRU
Conecte el conjunto de la consola 626A

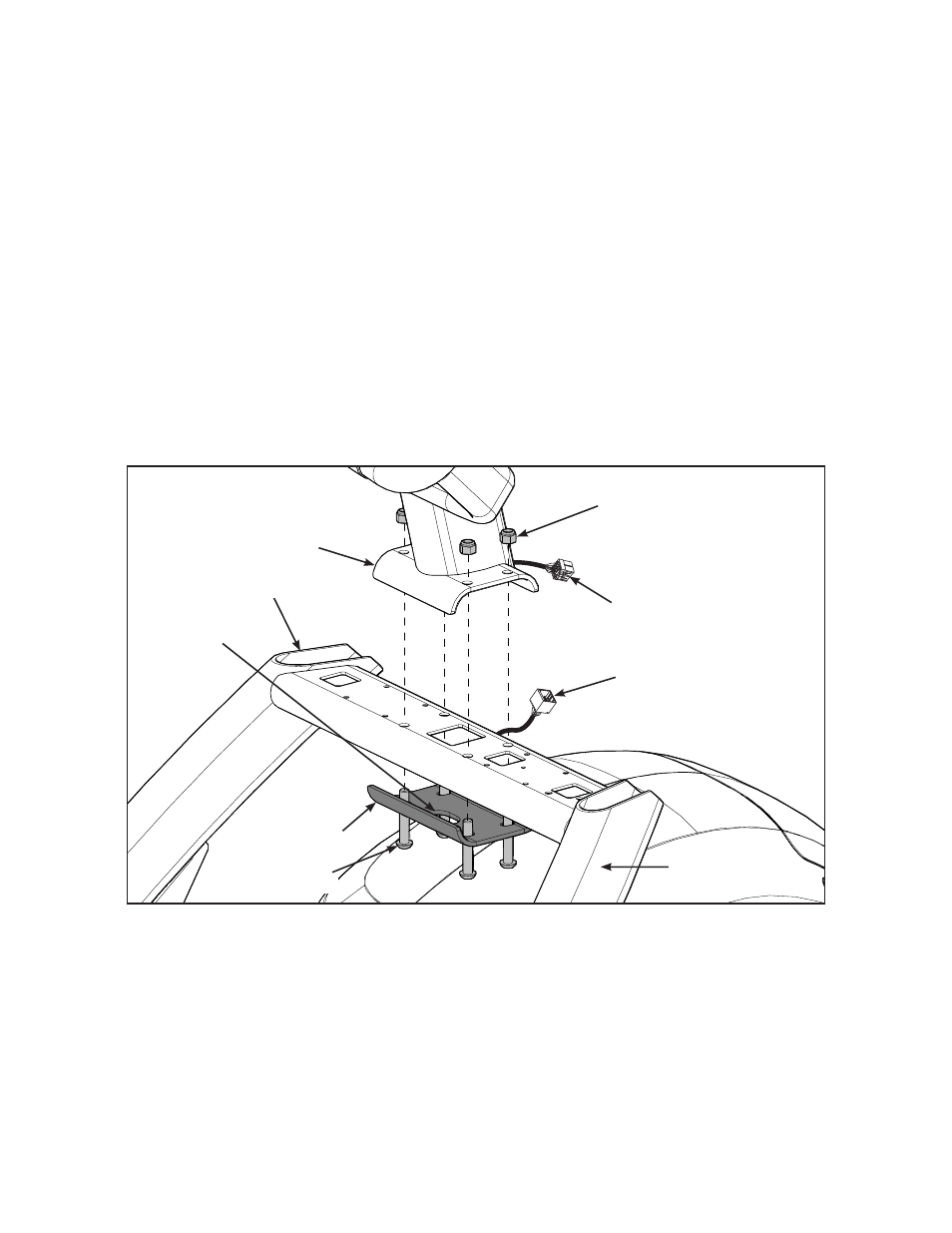

 Coloque la consola en la estructura. No pince los cables cuando esté bajando la consola.
Cable de la
pantalla superior
Consola
Tuercas (4)
Pernos (4)
Abrazadera
inferior
Parte trasera
de la unidad
2UL¿FLR
de la
abrazadera
inferior
Estructura
Cable de la
pantalla inferior
 ,QVHUWH GHVGHDEDMR ODDEUD]DGHUDLQIHULRU\FXDWURpernos en la estructura y la consola.
Coloque la abrazadera inferior de tal forma que su orificio esté orientado hacia la parte
trasera de la unidad.
 Enrosque manualmente las cuatro tuercas en los pernos.
 $SULHWHORVFXDWURSHUQRV\WXHUFDVFRQXQDOODYH$OOHQGH\XQDOODYHGHERFDGH
 Conecte el cable de la pantalla superior al cable de la pantalla inferior.
