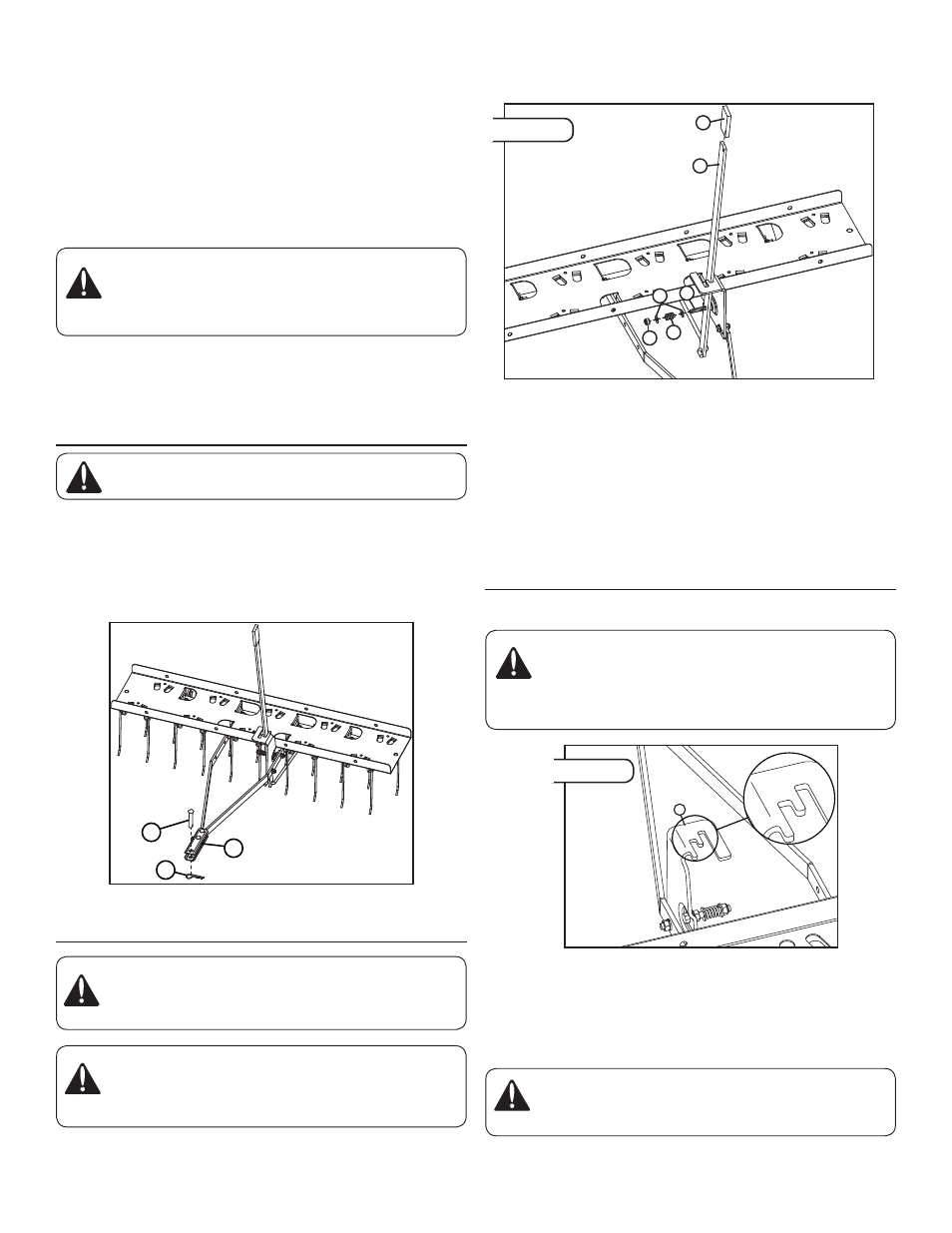

1008565SP-B 7.
DESMONTAJE DE LA AIREADORA
PRECAUCIÓN: Evite lesiones. No introduzca partes del cu-
erpo debajo de la barra de tracción.
No intente desenganchar la aireadora del vehículo remolcador
con peso en la caja.
PRECAUCIÓN: Evite lesiones. La aireadora puede volverse
inestable a medida que el ángulo de la barra de tracción au-
menta con respecto del suelo. Mientras mueva la aireadora,
mantenga la barra de tracción a nivel con el suelo y sostenga
la manija fi rmemente contra la traba de izaje.
MONTAJE
================================================================================================
OPERACIÓN
================================================================================================
7) Ajuste la manija (3) en su lugar usando los herrajes del panel 5.
Guíese por la Figura 7.
NOTE: No ajuste demasiado la tuerca de seguridad de nailon de
5/16” (26). No comprima totalmente el resorte (23).
8) Coloque la empuñadura de vinilo (28) del panel 6 en el extremo de la
manija (3), como se muestra en la Figura 7.
PRECAUCIÓN: Evite lesiones. La aireadora puede volverse
inestable a medida que el ángulo de la barra de tracción
aumente con respecto del suelo. Mientras mueva manualmente
la aireadora, mantenga la barra de tracción a nivel con el suelo
y sostenga la manija fi rmemente contra la traba de izaje.
26
28
3
23
12 20
NOTA: Las púas y los
alambres de
seguridad no se
muestran.
PRECAUCIÓN: Evite lesiones. Asegúrese de que las manos y
los pies estén lejos de las puntas de las púas.
1) Estacione el vehículo remolcador de manera segura y use el freno de
emergencia. (Consulte el manual de su remolcador).
2) Alinee el grillete de la aireadora (7) con el plato de enganche de la
máquina remolcadora.
3) Instale el pasador de enganche (24) a través del grillete y el plato
de enganche de la máquina remolcadora. Asegure el pasador de
enganche con la chaveta de horquilla (27).
7
24
27
INSTALACIÓN DE LA AIREADORA 1. Estacione el vehículo remolcador de manera segura y use el freno de emergencia
(consulte el manual del operador del vehículo remolcador).
2. Coloque la aireadora en la confi guración de transporte.
3. Descargue el peso de la bandeja de la aireadora.
4. Retire la chaveta de horquilla (27) y el pasador de enganche (24) del grillete (7).
5. Mientras mantiene la barra de tracción a nivel con el suelo y sostiene la manija
en la confi guración de transporte, desenganche la aireadora del vehículo
remolcador.
6. Coloque el pasador de enganche (24) y la chaveta de horquilla (27) para su
almacenamiento.
AJUSTE DE LA ALTURA DE LAS PÚAS
Esta aireadora funciona con una altura de púas de entre 7 y 14 pulgadas.
PRECAUCIÓN: Evite lesiones. Cuando cambie la confi gura-
ción de la altura de las púas de la aireadora desde el asiento
del vehículo remolcador, estacione de manera segura y use
el freno de emergencia (consulte el manual del operador del
vehículo remolcador), ponga en punto muerto y desenganche
la cuchilla.
2
1
2
3
1
2
3
Figura 8
La aireadora tiene tres confi guraciones posibles de altura de las púas en la traba de
izaje (2), como se muestra en la Figura 8.
Confi guración de transporte: Posición 1. Eleva las púas para que la aireadora pueda
remolcarse sin que las púas toquen el suelo.
Confi guración para airear: Posición 2. Se usa para aireado general.
Confi guración para escarifi car: Posición 3. Permite que las púas se arrastren por el
suelo para escarifi car el lecho de siembra.
PRECAUCIÓN: Evite lesiones. Asegúrese de que las manos
y los pies estén lejos de las puntas de las púas. Nunca opere
la aireadora sin antes colocar adecuadamente los alambres de
seguridad.
Figura 7
